در استانهایی مثل تهران، البرز، گیلان، مازندران، کرمان، کرمانشاه، فارس، آذربایجان شرقی و غربی خطر زلزله کاملا واقعی است. در چنین مناطقی، کابین آسانسور فقط یک المان دکوراتیو نیست؛ بلکه بخشی از سیستم ایمنی ساختمان محسوب میشود.
در زمان زلزله، حتی اگر سازه ساختمان بهخوبی طراحی شده باشد، یک کابین غیراستاندارد میتواند با گیرکردن، تاب خوردن بیش از حد، کجشدن نسبت به ریل و حتی ضربه زدن به دیواره چاه جان سرنشینان را تهدید کند.
به همین دلیل در طراحی و انتخاب کابین برای مناطق لرزهخیز ایران باید به چند محور اصلی توجه کرد:
- رفتار دینامیکی کابین در زمان لرزش (چگونه نوسان میکند، چقدر جابجایی جانبی دارد)
- هماهنگی کابین با سیستم تعلیق، ریلها و فریم آسانسور
- انتخاب متریال و وزن مناسب برای کنترل شتاب و کاهش ضربه
- انطباق با استانداردهای ملی و بینالمللی مربوط به زلزله
چرا طراحی کابین در مناطق زلزلهخیز اهمیت دارد؟
در زمان زلزله، آسانسور چند وضعیت بحرانی را تجربه میکند:
لرزش سازه و تغییر شکل چاه آسانسور
سازه ساختمان در حین زلزله دچار جابجایی جانبی (Drift) میشود. این جابجایی به معنای آن است که ریلها، براکتها، دیوار چاه و دربها لحظهای از موقعیت ایدهآل خود خارج میشوند. اگر کابین سخت، سنگین و بدون پیشبینی لقی و آزادی مناسب طراحی شده باشد، فشار زیادی به ریل و یاتاقانها وارد میکند و احتمال گیرکردن یا خارج شدن از مسیر افزایش مییابد.
نوسان کابین نسبت به قاب و سیمبکسلها
کابین روی قاب وزنه و سیستم تعلیق (معمولاً سیمبکسل و فلکه) آویزان است. در زلزله، این مجموعه دقیقا مانند یک آونگ عمل میکند. هرچه وزن و سختی سیستم، نامتناسب طراحی شده باشد،
-
- نوسانها شدیدتر
- ضربهها به ریل بیشتر
- و تنش روی نقاط اتصال (گاورنر، ترمز ایمنی، براکتها) بالاتر میرود.
رفتار کابین در لحظه قطع برق و فعال شدن سیستم نجات اضطراری
در اکثر زلزلهها برق قطع میشود. کابین باید در نزدیکترین طبقه متوقف شود و سیستم نجات اضطراری، امکان خروج ایمن مسافران را فراهم کند. اگر کابین:
-
- در اثر زلزله کج شده باشد
- درب با کمانش یا تغییر شکل روبهرو شده باشد
- یا کابین در چاه گیر کرده باشد
تخلیه مسافران بسیار دشوار و پرخطر خواهد شد.
به همین دلیل در مناطق زلزلهخیز، طراحی کابین فقط موضوع زیبایی، استیل، طرح چوب یا اسپایدری بودن نیست؛
بلکه باید همزمان سه هدف را پوشش دهد:
- ایمنی سرنشین در زمان زلزله
- قابلیت تداوم سرویس و کاهش خسارت پس از زلزله
- امکان نجات ساده و سریع افراد در صورت گیر کردن کابین
استانداردهای ایمنی مربوط به کابین در برابر زلزله
در دنیا، طراحی آسانسور برای شرایط لرزهای تحت پوشش ترکیبی از استانداردها انجام میشود. بهطور خلاصه:
- استانداردهای EN 81 (اروپا) و نسخههای بروز آن برای ایمنی آسانسور
- استانداردهای ASME A17 و ضمائم لرزهای آن (برای آمریکا و برخی کشورها)
- راهنماهای طراحی لرزهای آسانسور در مقررات ملی ساختمان هر کشور
در ایران نیز، انتخاب و طراحی کابین در مناطق زلزلهخیز باید همزمان با این موارد هماهنگ باشد:
مبحث ششم مقررات ملی ساختمان (بارهای وارد بر ساختمان)
این مبحث، نحوه محاسبه نیروهای زلزله و مناطق با خطر نسبی بالا را مشخص میکند. بر اساس این طبقهبندی، بسیاری از کلانشهرها و استانها عملاً در دسته با خطر لرزهای متوسط تا زیاد قرار میگیرند. در چنین مناطقی، واضح است که آسانسور بهخصوص در ساختمانهای بلندمرتبه باید بهصورت لرزهایمحور طراحی شود.
مبحث پانزدهم (آسانسورها و پلهبرقیها)
این مبحث در کنار استاندارد ملی معادل EN 81، الزامات مربوط به:
استحکام کابین
سیستم تعلیق
فریمها و ریلها
و تجهیزات ایمنی مانند گاورنر و پاراشوت
را مطرح میکند. هرچند بحث زلزله همیشه بهصورت مستقیم در جزئیات کابین باز نمیشود، اما طراح حرفهای باید مفاد لرزهای را در انتخاب وزن، اتصالات و نوع ریل لحاظ کند.
استانداردهای ملی و دستورالعملهای داخلی شرکتهای معتبر
بسیاری از شرکتهای حرفهای فعال در ایران (نمایندگیها یا تولیدکنندگان داخلی قوی) بر اساس تجربه زلزلههای اخیر، برای خود دستورالعملهای خاص کابین در مناطق لرزهخیز تعریف کردهاند؛ مثل:
محدودیت وزن کابین برای ظرفیتهای مشخص
نوع متریال مجاز برای کف و دیوارهها
نحوه مهار فریم و اتصالات کابین
در نتیجه، اگر در یک شهر زلزلهخیز در حال طراحی یا سفارش آسانسور هستید، باید حتماً از تامینکننده بپرسید:
«این کابینی که پیشنهاد میدهید، با چه استاندارد یا دستورالعمل لرزهای طراحی شده؟ وزن کاری آن برای منطقه با خطر لرزهای بالا چقدر در نظر گرفته شده؟»
چه متریالهایی برای کاهش لرزش مناسب هستند؟
برای کابین آسانسور در مناطق زلزلهخیز ایران، هدف فقط «محکم بودن» نیست؛
هدف ترکیب بهینهی سبک بودن، جذب انرژی و پایداری است. از این زاویه، متریالها را میشود به چند دسته مهم تقسیم کرد:
اسکلت کابین (شاسی و فریم)
معمولاً از فولاد ST37 یا معادل آن استفاده میشود.
در مناطق لرزهخیز، بهتر است شاسی طوری طراحی شود که سختی کافی در برابر تاب برداشت طولی و عرضی داشته باشد، اما بهصورت موضعی، امکان میانطبقهای شدن نیروها (Ductility) وجود داشته باشد.
استفاده از پروفیلهای جعبهای و مهاربندی مثلثی در بعضی نقاط، به توزیع بهتر تنش در زلزله کمک میکند.
دیوارهها و بدنه داخلی کابین
اینجا اشتباه رایج، استفاده از صفحات سنگین و صلب است. در مناطق زلزلهخیز عمدتاً توصیه میشود:
بهجای سنگ طبیعی حجیم، از استیل دکوراتیو، MDF با روکش مقاوم، HPL یا لمینتهای فشرده استفاده شود.
اگر طراحی لوکس مدنظر است، میتوان از سنگهای مصنوعی سبک، سرامیکهای نازک روی بستر آلومینیومی یا پانلهای کامپوزیتی بهره برد.
نکته مهم: اتصال پانلها باید طوری باشد که در زلزله شل نشوند، صدای اضافی تولید نکنند و به داخل کابین سقوط نکنند.
کف کابین و زیرسازی آن
کف کابین یکی از نقاط مهم انتقال لرزش است. راهکارهای حرفهای:
استفاده از ورق فولادی اصلی و لایه عایق ارتعاش (Rubber / EVA / فومهای مهندسی)
روی آن میتوان از کفپوشهای PVC، لمینتهای فشرده، یا سنگ مصنوعی سبک استفاده کرد.
در پروژههای خاص، زیر کف کابین از پدهای لرزهگیر استفاده میشود تا بخشی از شتابهای عمودی و افقی را جذب کند.
کابین سبک بهتر است یا کابین سنگین؟
این سوال، بهخصوص برای کارفرماها و معمارها در مناطق زلزلهخیز ایران خیلی تکرار میشود. پاسخ کوتاه این است:
نه کابین خیلی سبک و نه کابین بیش از حد سنگین؛ بلکه کابین با وزن مهندسیشده.
کابین خیلی سبک:مشکل نوسان و راحتی حرکت
کابینهای بسیار سبک (مثلاً استفاده گسترده از آلومینیوم نازک یا MDFهای کمکیفیت بدون زیرسازی مناسب):
در برابر لرزش سازه، بیشتر آونگی رفتار میکنند.
راحتتر دچار لرزش جانبی و صدای جیرجیر میشوند.
در سرعتهای بالاتر (مثلاً بالای ۱ متر بر ثانیه) راحتی حرکتی را کاهش میدهند و امکان احساس تکان در زلزلههای خفیف بیشتر میشود.
کابین خیلی سنگین:مشکل نیروهای اینرسی بالا در زلزله
از طرف دیگر، استفاده افراطی از سنگ طبیعی، پروفیل بیش از حد، تزئینات سنگین و شیشههای ضخیم باعث میشود:
جرم کل سیستم بالا برود و در هنگام زلزله، نیروی اینرسی (F = m.a) بهشدت زیاد شود.
این نیرو به ریلها، براکتها، یاتاقانها و سیستم تعلیق منتقل شده و احتمال آسیب و گیرکردن کابین را بالا میبرد.
هزینهی موتور، فلکه و مصرف برق هم افزایش پیدا میکند.
راهحل بهینه: محدوده وزن مناسب برای هر ظرفیت
در طراحی حرفهای، برای هر ظرفیت اسمی (مثلاً ۶ نفره، ۸ نفره، ۱۳ نفره) یک بازه وزن پیشنهادی برای کابین در نظر گرفته میشود. در مناطق زلزلهخیز، معمولاً توصیه میشود:
از کف و دیوارههای سبک ولی مقاوم استفاده شود.
وزن کابین در بازهی میانی ظرفیت استاندارد قرار بگیرد، نه خیلی پایین و نه خیلی بالا.
توزیع جرم در ارتفاع کابین متعادل باشد؛ یعنی جرم در پایین کابین بیشتر از بالا نباشد که رفتار آونگی تشدید شود.
حاصل کار این است که کابین آسانسور برای مناطق زلزلهخیز ایران باید مانند یک سیستم متعادل، با جرم کنترلشده و رفتار نرم طراحی شود، نه مثل یک قفس فلزی سبک و نه یک جعبه بتنی بسیار سنگین.
نقش سیستم تعلیق و ریلها در ایمنی زلزله
حتی اگر بهترین کابین را طراحی کنید، اگر سیستم تعلیق و ریلها متناسب با شرایط لرزهای طراحی نشده باشند، در زلزله دچار مشکل میشوید. این سه بخش بسیار کلیدی هستند:

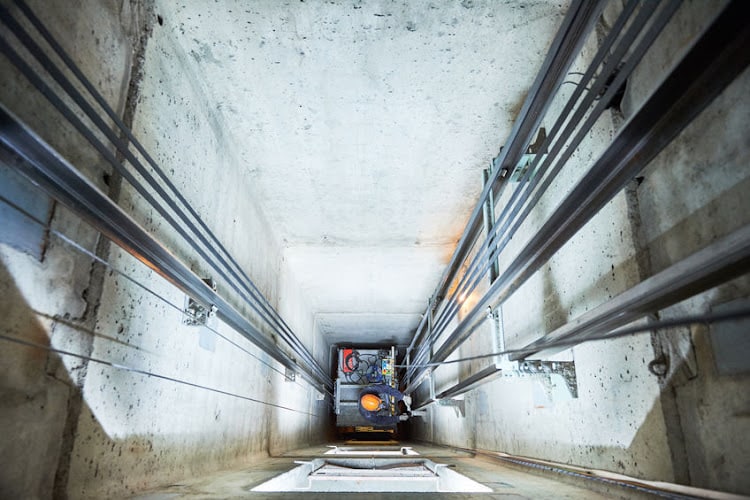

ریلهای راهنمای کابین و وزنه تعادل
ریلها باید بر اساس ارتفاع ساختمان، سرعت آسانسور و منطقه لرزهخیز، سایز و ضخامت مناسبی داشته باشند.
در مناطق با خطر زلزله، استفاده از براکتهای مهاربندی قویتر و فواصل کمتر بین براکتها توصیه میشود تا در حین زلزله، ریلها کمتر دچار خمشدگی و جابجایی شوند.
تنظیم دقیق لقی ریل و کفشکها (چه لغزشی چه غلتکی) اهمیت بالایی دارد؛ بهطوری که در شرایط عادی نرم حرکت کند و در شرایط زلزله، ضربهی ناگهانی به سیستم وارد نشود.

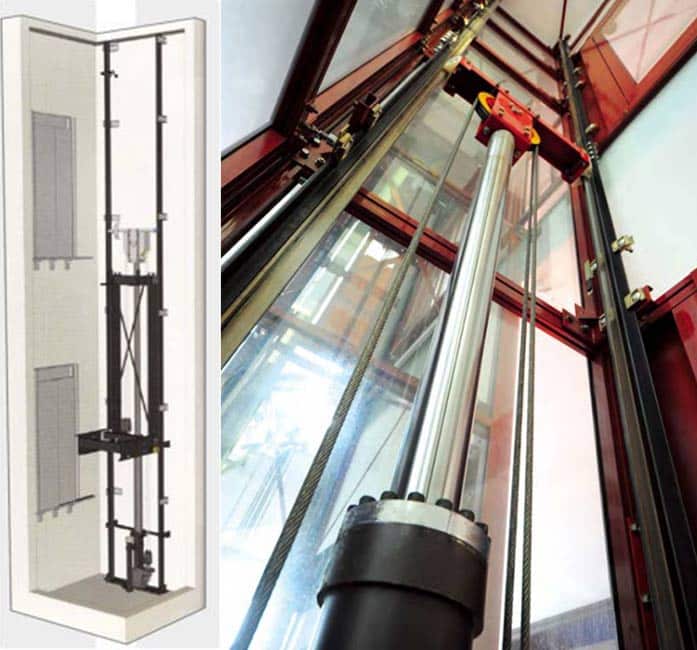

سیستم تعلیق (سیمبکسلها، فلکهها و قاب کابین)
در سیستمهای متداول، کابین از طریق سیمبکسلها و قاب (Frame) معلق است.
کیفیت و قطر سیمبکسلها، شیب عبور از فلکه، نحوه مهار سر و ته سیمبکسلها و بالانس جرم بین کابین و وزنه تعادل، همگی در رفتار کابین هنگام زلزله تاثیر مستقیم دارند.
در برخی طراحیهای لرزهای پیشرفته، از میراگرهای اضافی، ضربهگیرهای جانبی و سیستمهای تعلیق بهینهشده استفاده میشود تا نوسان کابین در زمان زلزله محدود شود.
پاراشوت، گاورنر و ضربهگیرها (بافرها)
پاراشوت (ترمز ایمنی) باید طوری انتخاب شود که در صورت خروج جزئی کابین از محدودهی عادی یا افزایش سرعت غیرمجاز، بهطور کنترلشده کابین را متوقف کند، نه اینکه ضربهی شدیدتری ایجاد کند.
گاورنر نقش تشخیص افزایش سرعت و فرمان به پاراشوت را دارد. در مناطق لرزهخیز، تنظیمات آن باید با توجه به سرعت نامی و نوع کاربری (مسکونی، اداری، بیمارستانی) بهدقت انجام شود.
بافرهای هیدرولیکی یا فنری در پایین چاه نیز در هنگام زلزله، اگر کابین در نزدیک انتهای مسیر باشد، نقش ضربهگیر نهایی را دارند. استفاده از بافرهای مناسب، میتواند شدت ضربه در بدترین سناریوها را کاهش دهد.
تا اینجا نقش متریال، وزن کابین و سیستم تعلیق و ریلها را گفتیم.
اگر موافق باشی، در ادامه میرویم سراغ:
- مقایسه عملکرد کابینهای ضدزلزله دنیا
- الزامات ساخت در استانهای پرخطر ایران
- برندها و فناوریهای مقاومسازی
- و در نهایت نکات بهرهبرداری و نگهداری
مقایسه عملکرد کابینهای ضدزلزله در دنیا
وقتی درباره کابین آسانسور برای مناطق زلزلهخیز ایران صحبت میکنیم، خوب است بدانیم دنیا چه کار میکند و ما چقدر میتوانیم به آن نزدیک شویم.
تجربه ژاپن و شرق آسیا
در کشورهایی مثل ژاپن، کره جنوبی و تایوان که زلزلههای شدید تکرار میشود:
- کابینها معمولاً با سیستم راهنمای غلتکی (Roller Guide) و همراه با دمپرهای لرزهای طراحی میشوند تا نوسان جانبی کابین کاهش پیدا کند.
- در طراحی کابین، جرم کنترلشده، توزیع متعادل وزن، و استفاده از متریالهای سبک و مقاوم اصل ثابت است.
- بسیاری از آسانسورهای مدرن، مجهز به سنسور زلزله هستند که هنگام تشخیص لرزش، کابین را به نزدیکترین طبقه امن میبرند و در آن متوقف میکنند.
اروپا و آمریکا
در اروپا و آمریکا، با تکیه بر استانداردهایی مثل EN81 و ASME A17:
- کابینها عموماً با ریلها و براکتهای تقویتشده در پروژههای بلندمرتبه ترکیب میشوند.
- تمرکز روی ایمنی پس از زلزله است؛ یعنی سیستم طوری طراحی میشود که حتی اگر سازه آسیب ببیند، کابین در چاه گیر نکند و امکان دسترسی امدادگران به سرنشینان فراهم باشد.
- در ساختمانهای مهم (بیمارستانها، مراکز استراتژیک)، از کابینها و فریمهای ویژه لرزهای با تحلیل دینامیکی استفاده میشود.
چه چیزی برای ایران قابل تطبیق است؟
در بازار ایران، بهصورت واقعبینانه میتوان به این نقاط نزدیک شد:
- استفاده از کف سبک با لایههای جذب ارتعاش بهجای کفهای بسیار سنگین.
- انتخاب کفشکهای غلتکی با کیفیت برای کاهش ضربه و نوسان کابین روی ریلها.
- طراحی کابین با وزن مهندسیشده و پرهیز از کابینهای بسیار سنگین دکوراتیو در استانهای با خطر لرزهای بالا.
- سفارش سنسور زلزله و منطق کنترلی مناسب به شرکت تامینکننده (در صورت امکان).
الزامات ساخت در استانهای پرخطر ایران
در ایران، همه نقاط خطر یکسانی ندارند. برای کابین آسانسور در مناطق زلزلهخیز ایران لازم است شرایط اقلیمی و لرزهای استان را جدی بگیریم.
استانهایی که حتماً باید طراحی لرزهای را جدی بگیرند
بهطور کلی استانهایی مانند:
تهران، البرز، کرمان، کرمانشاه، آذربایجان شرقی و غربی، فارس، گیلان، مازندران، خراسان رضوی، سیستان و بلوچستان، هرمزگان
در دسته مناطق با خطر لرزهای متوسط تا زیاد هستند. در این استانها توصیه میشود:
- کابینهای سنگین با سنگ طبیعی ضخیم، سقفهای بسیار سنگین و تزئینات اضافی استفاده نشود یا با احتیاط و تحلیل انجام شود.
- در ساختمانهای بلندمرتبه (مثلاً بالای ۸–۱۰ طبقه)، حتماً طراحی لرزهای سیستم آسانسور در کنار طراحی سازه بررسی شود.
حداقل نکات طراحی که باید در سفارش قید شود
هنگام سفارش یا قرارداد آسانسور در این استانها، بهتر است موارد زیر را صریحاً در قرارداد یا صورتجلسه فنی بیاورید:
- حداکثر وزن مجاز کابین برای ظرفیت مشخص (مثلاً ۶، ۸، ۱۰، ۱۳ نفره).
- نوع متریال قابل استفاده برای کف، دیواره، سقف و تزئینات.
- نوع ریل، سایز ریل و فاصله براکتها و اشاره به اینکه «مناسب مناطق با خطر لرزهای بالا» طراحی شود.
- استفاده از کفشکهای غلتکی و ضربهگیرهای مناسب (در صورت امکان).
- پیشبینی امکان بازدید بعد از زلزله متوسط و شدید در برنامه نگهداری.
هماهنگی با نظام مهندسی و بازرس آسانسور
در پروسه نظارت:
- مهندس ناظر سازه باید در جریان نوع آسانسور و وزن تقریبی کابین قرار بگیرد، بهخصوص در برجها.
- بازرس آسانسور (شرکتهای بازرسی تایید صلاحیتشده) میتواند در مرحله اجرای کابین و ریلها،
- نوع مهارهای ریل
- کیفیت اتصالها
- و انطباق با استاندارد
را کنترل کند.
همکاری این دو، کمک میکند کابین آسانسور برای مناطق زلزلهخیز ایران فقط روی کاغذ ایمن نباشد، در اجرا هم درست پیاده شود.
بهترین برندها و تکنولوژیهای مقاومسازی کابین
اینجا بهجای تبلیغ چند نام تجاری، روی ویژگیها و فناوریهایی که باید از برند بخواهید تمرکز میکنیم.
ویژگیهای یک برند مناسب برای مناطق لرزهخیز
برند یا تامینکنندهای برای شما مناسب است که:
- بتواند وزن کابین و متریالها را مهندسی کند، نه اینکه فقط یک کاتالوگ دکور به شما نشان دهد.
- تجربهی اجرای پروژه در استانهای لرزهخیز را داشته باشد و بتواند نمونه کار و گزارش فنی ارائه دهد.
- قابلیت ارائه نقشههای اجرایی (شاپ دراوینگ) کابین و فریم را داشته باشد تا طراح سازه و ناظر بتوانند آن را بررسی کنند.
- از متریالهای استاندارد، ورق و پروفیل با کیفیت، استیل مناسب، MDF/HPL مرغوب استفاده کند و اسناد خرید و گواهیها را ارائه دهد.
تکنولوژیها و راهحلهای رایج مقاومسازی کابین
چند نمونه از تکنولوژیها و راهحلهایی که میتوانید از سازنده بخواهید:
- کف کابین چندلایه با لایه جذب ارتعاش (ورق فولادی + لایه Rubber/EVA + کفپوش سبک).
- استفاده از کفشکهای غلتکی با دمپر داخلی برای کاهش ضربات جانبی در حین لرزش.
- استفاده از اتصالات پیچی و جوشی مهندسیشده برای اتصال بدنهها به شاسی، بهگونهای که در زلزله دچار شکست ترد نشوند.
- پیشبینی دمپرهای جانبی یا پدهای لاستیکی در محل اتصال بعضی المانها برای جذب انرژی.
- پیشنهاد سنسور لرزهای و تنظیم منطق کنترلی که در هنگام زلزله، کابین را در نزدیکترین طبقه متوقف کند.
چگونه بین چند پیشنهاد، گزینه بهتر را انتخاب کنیم؟
اگر از چند شرکت، پیشنهاد کابین و آسانسور گرفتهاید، برای مقایسه این موارد را بررسی کنید:
- وزن اعلامشده برای کابین (با دکور کامل) و همخوانی آن با ظرفیت و منطقه لرزهای.
- نوع متریال و مشخصات فنی ذکرشده در پیشنهاد، نه فقط نام تجاری.
- توضیحاتی که درباره طراحی لرزهای، ریلها، براکتها و کفشکها دادهاند.
- وجود بندهای مربوط به بازدید پس از زلزله و تعهدات خدمات پس از فروش.
نکات بهرهبرداری و نگهداری در مناطق لرزهخیز
حتی اگر بهترین کابین و بهترین تجهیزات را نصب کنید، نحوه استفاده و نگهداری تعیین میکند آسانسور در زلزله چقدر ایمن عمل کند.
آموزش کاربران و مدیریت ساختمان
برای ساکنین و پرسنل ساختمان (بهخصوص در برجها) لازم است:
- اطلاعرسانی شود که در هنگام زلزله و بلافاصله پس از آن، استفاده از آسانسور ممنوع است تا زمانی که سیستم توسط شرکت سرویسکار بررسی شود.
- در تابلوهای اعلانات و داخل کابین، تذکر استفاده نکردن از آسانسور هنگام آتشسوزی و زلزله نصب شود.
- مدیر یا مسئول تاسیسات بداند بعد از یک زلزله متوسط یا شدید، باید با سرویسکار آسانسور تماس بگیرد تا قبل از راهاندازی مجدد، بازدید ایمنی انجام شود.
برنامه سرویس و بازدید دورهای متناسب با ریسک لرزهای
در مناطق زلزلهخیز، سرویس دورهای آسانسور باید کمی جدیتر تنظیم شود:
- در هر سرویس، علاوه بر موارد معمول، موارد زیر حتماً چک شوند:
- ریلها و براکتها از نظر شل شدن، ترک، خمشدگی.
- اتصالات شاسی و بدنه کابین از نظر ترک، شکست یا لق شدن.
- کف کابین و متریال داخلی از نظر شکستگی یا جدا شدن پانلها.
- پس از هر زلزله محسوس، حتی اگر ساختمان ظاهراً سالم است، توصیه میشود:
- حرکت آسانسور تا زمان بازدید، محدود یا متوقف شود.
- مسیر حرکت کابین، چشمزنی و تست با سرعت کم و بدون مسافر انجام شود.
ثبت سوابق زلزله و تعمیرات
برای کابین آسانسور در مناطق زلزلهخیز ایران، داشتن یک سابقه مکتوب کمک بزرگی است:
- هر زلزله قابل توجه که در شهر رخ میدهد، در دفتر نگهداری آسانسور ثبت شود (تاریخ، شدت تقریبی، وضعیت آسانسور).
- اگر بعد از زلزله تعمیر یا تنظیم خاصی انجام شده، در سوابق آسانسور درج شود.
این کار باعث میشود در طول چند سال، تصویر واضحی از رفتار واقعی سیستم در برابر زلزله بهدست بیاید و در تصمیمهای بعدی (تعویض، بهسازی، ارتقا) کمک کند.
کابین ضدزلزله آسانسور چیست و دقیقاً چه ویژگیهایی دارد؟
وقتی از «کابین ضدزلزله» صحبت میکنیم، منظور یک کابین جادویی یا مستقل از کل سیستم آسانسور نیست؛ بلکه کابینی است که در کنار ریل، فریم، کفشکها و اتصالات بهصورت مهندسیشده طراحی میشود تا در زمان زلزله، احتمال گیرکردن، ضربه جانبی، خروج از مسیر و آسیب به سرنشینان به حداقل برسد. در نگاه گروه صنعتی رضکو، کابین ضدزلزله یعنی کابینی با «جرم کنترلشده»، «اتصالات مطمئن»، «لقی و تلرانسهای درست»، و «متریال و زیرسازی مناسب» که رفتار دینامیکی آن در لرزشهای جانبی قابل پیشبینی باشد. بسیاری از خطاهای رایج در مناطق لرزهخیز، از انتخاب کابینهای بسیار سنگین (سنگ طبیعی ضخیم، تزئینات حجیم) یا کابینهای بسیار سبک و کمکیفیت ناشی میشود؛ چون هر دو میتوانند رفتار آونگی و ضربهای را تشدید کنند.
ویژگیهای کابین مناسب برای مناطق زلزلهخیز معمولاً شامل موارد زیر است: طراحی فریم با سختی کافی، مهار درست پانلها و سقف و کف، انتخاب کفشک مناسب (غلتکی یا لغزشی با تنظیم دقیق)، و استفاده از لایههای جذب ارتعاش در کف. نکته مهم این است که «ضدزلزله» بودن فقط به بدنه داخلی مربوط نیست؛ بلکه هماهنگی کابین با سیستم راهنما و تعلیق، اصل ماجراست.
ویژگیهای کلیدی کابین ضدزلزله از دید رضکو:
-
وزن مهندسیشده متناسب با ظرفیت (نه سبک افراطی، نه سنگین افراطی)
-
پانلهای داخلی سبک اما مقاوم و مهارشده (عدم شل شدن در لرزش)
-
کف چندلایه با لایه جذب ارتعاش
-
اتصالات استاندارد و ضدشلشدن
-
قابلیت سرویس و بازدید سریع پس از زلزله (دسترسیپذیری)
علائم یک کابین غیراستاندارد در مناطق زلزلهخیز
یکی از مشکلات پروژهها این است که کابین «ظاهراً زیبا» با کابین «مهندسیشده» اشتباه گرفته میشود. کابین غیراستاندارد ممکن است از بیرون لوکس دیده شود، اما در زلزله یا حتی در لرزشهای معمول ساختمان، ریسک ایجاد کند. از نگاه گروه صنعتی رضکو، تشخیص کابین نامناسب قبل از خرید یا در مرحله تحویل، میتواند از هزینههای سنگین آینده جلوگیری کند؛ بهخصوص در استانهایی با خطر لرزهای بالا که یک گیرکردن ساده میتواند به عملیات نجات پیچیده تبدیل شود.
علامتهای کابین غیراستاندارد فقط مربوط به «متریال» نیست؛ بلکه غالباً در اجرای اتصالات، کف، سقف و پنلها خودش را نشان میدهد. برای مثال، اگر در حرکت عادی آسانسور صدای تقتق، لرزش جانبی محسوس، یا جیرجیر پنلها وجود دارد، یعنی کابین و متعلقات بهدرستی مهار نشدهاند یا تنظیمات راهنما دقیق نیست. همچنین استفاده افراطی از سنگ طبیعی ضخیم یا شیشههای سنگین بدون تحلیل، میتواند جرم را بالا برده و نیروی اینرسی را در زلزله چند برابر کند. از طرف دیگر، کابینهای بیش از حد سبک با پانلهای ضعیف و زیرسازی کمجان هم در برابر ضربههای جانبی، بد رفتار میکنند.
چکلیست علائم کابین غیراستاندارد (ویژه مناطق لرزهخیز):
-
صدای جیرجیر/تقتق پنلها در حرکت عادی
-
لرزش جانبی محسوس یا ضربه در توقفها
-
درزهای نامنظم و لق بودن قطعات داخلی
-
کف سنگین بدون لایه جذب ارتعاش یا زیرسازی درست
-
سقف/نورپردازی با اتصالات ضعیف و احتمال جداشدن
-
نبود اطلاعات دقیق از وزن نهایی کابین (با دکور کامل)
-
عدم شفافیت سازنده درباره نوع ریل، کفشک، براکت و تلرانسها
این موارد اگر در مرحله انتخاب دیده شوند، باید جدی گرفته شوند، چون در زلزله معمولاً چند برابر خطرناکتر میشوند.
هزینه مقاومسازی کابین آسانسور برای زلزله چقدر است؟
هزینه مقاومسازی کابین برای مناطق زلزلهخیز را نمیتوان با یک عدد ثابت اعلام کرد، چون به «وضعیت فعلی آسانسور»، «ارتفاع و سرعت»، «نوع کابین موجود»، و «سطح ریسکپذیری پروژه» وابسته است. اما میشود هزینه را بهصورت حرفهای به چند بخش تقسیم کرد تا کارفرما بتواند تصمیم اقتصادی بگیرد. گروه صنعتی رضکو معمولاً ابتدا یک ارزیابی فنی انجام میدهد: وزن واقعی کابین، وضعیت ریل و براکتها، نوع کفشکها، کیفیت فریم، و نوع متریال داخلی. سپس مشخص میشود مقاومسازی با «اصلاحات داخلی» کافی است یا باید «بهسازی سیستم راهنما و تعلیق» هم انجام شود.
بخش قابل توجهی از هزینه مقاومسازی مربوط به کاهش جرمهای غیرضروری و جایگزینی متریالهای سبکتر اما مقاوم است؛ مثل جایگزینی سنگ طبیعی ضخیم با سنگ مصنوعی سبک یا HPL با زیرسازی درست. بخش دیگر مربوط به اتصالات و مهار پنلها است؛ یعنی جلوگیری از شل شدن، صدای اضافه و سقوط احتمالی قطعات در لرزش. در پروژههای حساستر، افزودن لایههای جذب ارتعاش در کف، یا ارتقا کفشکها به مدلهای غلتکی با کیفیت، هزینه را بالا میبرد اما اثر ایمنی قابل توجه دارد.
اجزای رایج هزینه در مقاومسازی:
-
اصلاح کف (سبکسازی + لایه ضدارتعاش)
-
مهار و تقویت اتصالات پنلها و سقف
-
اصلاح یا تعویض متریالهای سنگین و صلب
-
بازتنظیم/ارتقا کفشکها و تلرانس ریل
-
بازدید و اصلاح نقاط اتصال فریم
در نهایت، رضکو معمولاً پیشنهاد میدهد هزینه مقاومسازی را با «هزینه خواب آسانسور»، «ریسک نجات»، و «هزینه تعمیرات پس از زلزله» مقایسه کنید؛ چون در ساختمانهای پرتردد، تصمیم درست یعنی کاهش ریسک و کاهش هزینههای پنهان.
چه ساختمانهایی در ایران الزام و نیاز بیشتری به طراحی لرزهای آسانسور دارند؟
در مناطق لرزهخیز، همه ساختمانها به یک اندازه ریسک ندارند. نوع کاربری، ارتفاع ساختمان، تعداد توقفها، میزان تردد و اهمیت عملکرد پس از بحران، تعیین میکند که طراحی لرزهای آسانسور چقدر حیاتی است. گروه صنعتی رضکو در اولویتبندی پروژهها معمولاً از یک اصل ساده استفاده میکند: هرچه «پیامد گیرکردن یا توقف آسانسور» برای جان انسانها و عملکرد ساختمان سنگینتر باشد، الزام به طراحی لرزهای بیشتر است. برای مثال، در یک برج پرتردد، گیرکردن کابین فقط یک ناراحتی نیست؛ میتواند بحران مدیریتی و ایمنی ایجاد کند. در بیمارستانها و مراکز درمانی، اهمیت چند برابر است، چون جابهجایی بیمار و تجهیزات حیاتی مطرح میشود.
همچنین ساختمانهای بلندمرتبه به دلیل افزایش Drift سازه در زلزله، حساسترند. در چنین ساختمانهایی ریلها و براکتها در معرض تغییر شکل بیشتری قرار میگیرند و کابین باید با آزادیهای مناسب و اتصالات اصولی طراحی شود. ساختمانهای عمومی و پرجمعیت نیز بهدلیل حجم کاربران و احتمال ازدحام، نیازمند طراحی محافظهکارانهتر هستند. حتی در پروژههای نوسازی، اگر چاه آسانسور قدیمی باشد یا اجرای ریلها بهینه نباشد، ریسکها بالا میرود.
ساختمانهایی که نیاز بالاتری به طراحی لرزهای آسانسور دارند:
-
برجها و ساختمانهای بلندمرتبه (مثلاً بالای ۸–۱۰ طبقه)
-
بیمارستانها، درمانگاهها، مراکز امدادی و عمومی
-
هتلها، مراکز تجاری، پاساژها و ساختمانهای پرتردد
-
ساختمانهای اداری بزرگ با ساعات اوج تردد
-
پروژههای بازسازی با چاه قدیمی یا ابعاد غیر استاندارد
-
ساختمانهای حساس از نظر تخلیه اضطراری (مثل خوابگاهها)
این زیرتیتر کمک میکند مخاطب سریع بفهمد آیا پروژهاش «حساس» محسوب میشود یا نه، و تصمیم را از حدس و گمان خارج کند.
سنسور زلزله آسانسور چیست و چگونه کار میکند؟
سنسور زلزله آسانسور (یا سیستم تشخیص لرزش) یک قطعه یا ماژول کنترلی است که هنگام تشخیص لرزش غیرعادی، به تابلو فرمان اطلاع میدهد تا آسانسور وارد یک سناریوی ایمن شود. هدف اصلی سنسور این نیست که آسانسور را «در حال حرکت» نگه دارد؛ بلکه هدف این است که با کاهش احتمال توقف در میانه چاه، خطر گیرکردن و عملیات نجات را کم کند. گروه صنعتی رضکو معمولاً سنسور زلزله را بهعنوان یک «لایه ایمنی مکمل» معرفی میکند، نه جایگزین طراحی درست کابین و ریل و کفشک. یعنی اگر کابین شما سنگین و غیراستاندارد باشد، سنسور بهتنهایی معجزه نمیکند؛ اما در یک سیستم مهندسیشده، نقش بسیار مفیدی دارد.
منطق رایج عملکرد سنسور به این شکل است: وقتی لرزش از یک آستانه مشخص عبور کند، آسانسور یا در نزدیکترین طبقه توقف میکند، یا اگر در شرایط خاص باشد، حرکت را تا رسیدن به طبقه امن ادامه میدهد و سپس در حالت قفل ایمنی قرار میگیرد تا بازدید سرویسکار انجام شود. در برخی سیستمها، آلارم ثبت میشود و اجازه سرویسدهی مجدد تا زمان ریست و بررسی داده نمیشود. نکته کلیدی، «تنظیم درست آستانه» و «هماهنگی با کنترلر» است؛ چون اگر خیلی حساس تنظیم شود، با لرزشهای کوچک هم توقفهای بیمورد ایجاد میکند و اگر خیلی کند باشد، اثر واقعی کاهش مییابد.
کارهایی که سنسور زلزله میتواند انجام دهد:
-
تشخیص لرزش و ارسال فرمان ایمنی به تابلو
-
توقف کنترلشده در نزدیکترین طبقه
-
جلوگیری از سرویسدهی تا زمان بازدید
-
ثبت خطا/رخداد برای پیگیری فنی
در مقاله، داشتن این زیرتیتر باعث میشود کاربران دقیقا بفهمند سنسور چه هست، چه نیست، و چه نقشی در کنار طراحی کابینِ مناسب مناطق لرزهخیز دارد.
چکلیست خرید و قرارداد کابین آسانسور در شهرهای زلزلهخیز
یکی از مهمترین ضعفهای پروژههای آسانسوری در مناطق زلزلهخیز، این است که ملاحظات لرزهای فقط در صحبتهای اولیه مطرح میشود و در قرارداد یا پیوست فنی ثبت نمیشود. نتیجه این رویکرد، اختلاف برداشت میان کارفرما، سازنده کابین و شرکت آسانسوری است. تجربه گروه صنعتی رضکو نشان میدهد اگر الزامات لرزهای بهصورت شفاف در قرارداد قید شوند، هم کیفیت اجرا بالاتر میرود و هم ریسکهای حقوقی و فنی به حداقل میرسد.
چکلیست خرید و قرارداد باید فراتر از «ظاهر کابین» باشد. مواردی مثل وزن نهایی کابین با دکور کامل، نوع متریال مجاز، نوع کفشکها، سایز ریل و فاصله براکتها، همگی مستقیماً بر رفتار کابین در زلزله اثر دارند. اگر این موارد در پیشنهاد فنی ذکر نشوند، معمولاً در اجرا به سمت گزینههای ارزانتر و پرریسکتر میروند.
چکلیست پیشنهادی رضکو برای قرارداد کابین در مناطق زلزلهخیز:
-
وزن نهایی کابین (با کف، دیواره، سقف و تزئینات)
-
نوع متریال دیواره و کف (سبک/مجاز برای منطقه لرزهخیز)
-
الزام استفاده از لایه جذب ارتعاش در کف
-
نوع کفشک (غلتکی یا لغزشی) و مشخصات آن
-
اشاره صریح به طراحی «مناسب مناطق با خطر لرزهای»
-
تعهد بازدید فنی پس از زلزله متوسط یا شدید
-
پیوست نقشه یا توضیح مهار پنلها و اتصالات داخلی
این چکلیست ساده، نقش یک فیلتر حرفهای را دارد و باعث میشود کابین انتخابی، فقط زیبا نباشد؛ بلکه در شرایط بحرانی هم قابل اعتماد بماند.
اشتباهات رایج کارفرماها در انتخاب کابین برای مناطق لرزهخیز
بخش قابل توجهی از مشکلات آسانسور در زلزله، نه به نبود تکنولوژی، بلکه به تصمیمهای نادرست در مرحله انتخاب کابین برمیگردد. بسیاری از کارفرماها بهدلیل تمرکز بیش از حد روی ظاهر یا قیمت، از نکات پایهای لرزهای غافل میشوند. گروه صنعتی رضکو در پروژههای اصلاحی خود بارها با این اشتباهات مواجه شده است.
یکی از رایجترین اشتباهات، انتخاب کابینهای بسیار سنگین با سنگ طبیعی ضخیم و تزئینات حجیم بدون تحلیل وزن است. این کابینها در زلزله نیروی اینرسی بالایی تولید میکنند و فشار زیادی به ریلها و براکتها وارد میشود. اشتباه دیگر، تصور این است که «کابین سبک همیشه بهتر است»؛ در حالی که کابینهای بیش از حد سبک، رفتار آونگی شدیدتری دارند و در لرزشهای جانبی ناپایدارترند. همچنین، نادیده گرفتن کیفیت اتصالات داخلی، کفشکها و تلرانس ریل، از خطاهای خطرناک اما کمتوجهشده است.
اشتباهات متداول در انتخاب کابین لرزهخیز:
-
تمرکز صرف بر ظاهر و دکور
-
عدم سوال درباره وزن نهایی کابین
-
استفاده افراطی از سنگ طبیعی یا شیشه ضخیم
-
انتخاب کابین بسیار سبک بدون زیرسازی مناسب
-
نادیده گرفتن نوع کفشک و ریل
-
فرض اینکه «سنسور زلزله همهچیز را حل میکند»
شناخت این اشتباهات به کارفرما کمک میکند تصمیمی آگاهانه بگیرد و از هزینههای اصلاحی و ریسکهای ایمنی آینده جلوگیری کند.
مقایسه کابینهای سنگی، استیل، HPL و کامپوزیت در زلزله
برای انتخاب کابین مناسب مناطق زلزلهخیز، مقایسه متریالها از نظر جرم، رفتار لرزهای و ریسک جداشدن قطعات ضروری است. هر متریال نقاط قوت و ضعف خاص خود را دارد و انتخاب نادرست میتواند اثر منفی جدی در زلزله ایجاد کند. گروه صنعتی رضکو معمولاً این مقایسه را بهصورت شفاف در جلسات فنی ارائه میدهد تا تصمیم احساسی نباشد.
بهطور کلی، متریالهای بسیار سنگین مثل سنگ طبیعی ضخیم، ریسک نیروی اینرسی بالا دارند؛ در حالی که متریالهای سبکتر با مهار درست، رفتار کنترلشدهتری نشان میدهند. نکته مهم، فقط جنس نیست؛ بلکه نحوه اتصال و زیرسازی است.
جدول مقایسه متریالهای رایج کابین در زلزله:
| متریال | وزن نسبی | رفتار لرزهای | ریسک جداشدن | مناسب مناطق زلزلهخیز |
|---|---|---|---|---|
| سنگ طبیعی ضخیم | زیاد | ضعیف | بالا | ❌ |
| استیل دکوراتیو | متوسط | خوب | کم | ✅ |
| HPL با زیرسازی | کم تا متوسط | خوب | کم | ✅ |
| کامپوزیت سبک | کم | بسیار خوب | کم | ✅ |
| MDF ساده | کم | متوسط | متوسط | ⚠️ (با احتیاط) |
این جدول بهخوبی نشان میدهد که در مناطق لرزهخیز، انتخاب هوشمندانه متریال و اجرای اصولی، مهمتر از «لوکس بودن ظاهری» است.
بعد از زلزله چه قطعاتی از کابین و آسانسور باید حتماً بازدید شوند؟
یکی از خطرناکترین اشتباهات بعد از زلزله، راهاندازی سریع آسانسور بدون بازدید فنی است. حتی اگر کابین در ظاهر سالم باشد، ممکن است اتصالات، ریلها یا کفشکها دچار تغییرات جزئی اما خطرناک شده باشند. گروه صنعتی رضکو تأکید میکند که بازدید پس از زلزله باید سیستماتیک و مستند انجام شود، نه صرفاً چشمی و سطحی.
بازدید باید هم کابین و هم اجزای مرتبط با آن را شامل شود. بعضی آسیبها مثل لق شدن پنلها یا ترکهای ریز در اتصالات، فقط با بررسی دقیق مشخص میشوند اما در حرکت بعدی میتوانند خطر جدی ایجاد کنند.
چکلیست بازدید ضروری بعد از زلزله:
-
ریلها و براکتها (خمشدگی، شل شدن، ترک)
-
کفشکها و تنظیم لقی آنها
-
اتصالات شاسی و فریم کابین
-
کف کابین و زیرسازی (ترک، جداشدگی)
-
پنلهای دیواره و سقف (لق شدن یا صدا)
-
عملکرد پاراشوت و گاورنر
-
ثبت رخداد و نتیجه بازدید در دفتر سرویس
اجرای این بازدیدها باعث میشود آسانسور بعد از زلزله، نهتنها دوباره راهاندازی شود، بلکه ایمن و قابل اعتماد باقی بماند. این مرحله، حلقه نهایی زنجیره ایمنی در مناطق زلزلهخیز است.
جهت دریافت مشاوره تخصصی با ما تماس بگیرید!
در پایان
برای اینکه مطلب عملی شود، یک چکلیست کوتاه برای کارفرما، مشاور یا سازنده ساختمان:
وزن کابین
نه فوقالعاده سبک، نه بیش از حد سنگین.
وزن نهایی کابین (با دکور کامل) را از تامینکننده بخواهید.
متریال
کف سبک با لایه جذب ارتعاش.
دیوارهها با استیل، HPL، MDF مرغوب یا سنگ مصنوعی سبک، نه سنگ طبیعی ضخیم.
سیستم راهنما و تعلیق
ریل مناسب با براکتهای کافی برای ارتفاع و سرعت پروژه.
ترجیحاً استفاده از کفشک غلتکی در پروژههای حساس.
استاندارد و طراحی لرزهای
استناد به استانداردهای معتبر و مقررات ملی ساختمان.
سوال صریح از تامینکننده: «این کابین برای شرایط لرزهای چگونه طراحی شده است؟».
برنامه نگهداری
سرویس منظم با تاکید بر ریلها، قاب، اتصالات و کف.
بازدید ویژه بعد از هر زلزله قابل توجه.
اگر این نکات رعایت شود، کابین آسانسور برای مناطق زلزلهخیز ایران از یک جعبه ساده تبدیل میشود به یک جزء هوشمند از سیستم ایمنی ساختمان.
جهت دریافت مشاوره تخصصی با ما تماس بگیرید!
سوالات متداول
کابین آسانسور برای مناطق زلزلهخیز ایران چه تفاوتی با کابین معمولی دارد؟
کابین مخصوص مناطق لرزهخیز با وزن مهندسیشده، متریال سبک و مقاوم، کف ضد لرزش، ریل و براکتهای تقویتشده و در صورت امکان سنسور زلزله طراحی میشود تا در زمان زلزله، نوسان و احتمال گیرکردن کابین کاهش یابد.
آیا استفاده از سنگ طبیعی در کابین در مناطق زلزلهخیز مجاز است؟
بهصورت مطلق ممنوع نیست، اما توصیه میشود تا حد امکان از سنگهای طبیعی ضخیم خودداری و بهجای آن از سنگ مصنوعی سبک، سرامیک نازک یا متریالهای دکوراتیو سبک استفاده شود تا جرم کابین و نیروهای اینرسی در زمان زلزله کاهش یابد.
کابین سبک بهتر است یا سنگین برای استانهای زلزلهخیز؟
نه کابین خیلی سبک و نه خیلی سنگین مناسب نیست. کابین با وزن متوسط و مهندسیشده، همراه با متریال مناسب و سیستم تعلیق و ریل استاندارد، بهترین عملکرد را در زلزله دارد.
بعد از زلزله، چه زمانی آسانسور دوباره قابل استفاده است؟
بلافاصله بعد از زلزله، توصیه میشود تا قبل از بازدید کامل توسط شرکت سرویسکار و تایید ایمنی، از آسانسور استفاده نشود؛ حتی اگر در ظاهر همه چیز عادی بهنظر برسد.
آیا نصب سنسور زلزله روی آسانسور ضروری است؟
الزام قانونی سفتوسخت برای همه ساختمانها وجود ندارد، اما در ساختمانهای بلندمرتبه یا حساس در مناطق زلزلهخیز، نصب سنسور زلزله و تعریف منطق کنترلی مناسب، یک اقدام بسیار مفید و توصیهشده است.
چه نکاتی را در قرارداد خرید کابین آسانسور برای مناطق زلزلهخیز باید بنویسیم؟
وزن نهایی کابین، نوع متریال، نوع ریل و کفشک، فاصله براکتها، روش مهار، امکان بازدید بعد از زلزله و اشاره به طراحی متناسب با منطقه لرزهای را حتماً در قرارداد یا پیوست فنی قید کنید.
| مناطق پرخطر زلزله در ایران | تهران، البرز، گیلان، مازندران، کرمان، کرمانشاه، فارس، آذربایجان شرقی و غربی |
| اهمیت کابین آسانسور در این مناطق | بخشی از سیستم ایمنی ساختمان، نه صرفاً یک المان دکوراتیو |
| خطرات کابین غیراستاندارد در زلزله | گیرکردن، تاب خوردن بیش از حد، کج شدن نسبت به ریل، ضربه زدن به دیواره چاه |
| محورهای اصلی طراحی کابین برای مناطق لرزهخیز | رفتار دینامیکی کابین، هماهنگی با سیستم تعلیق و ریلها، انتخاب متریال و وزن مناسب، انطباق با استانداردها |
| وضعیت بحرانی آسانسور در زلزله: لرزش سازه | جابجایی جانبی (Drift) سازه، خارج شدن ریلها و دربها از موقعیت ایدهآل، خطر گیرکردن کابین |
| وضعیت بحرانی آسانسور در زلزله: نوسان کابین | عملکرد مانند آونگ، افزایش نوسان و ضربه در صورت طراحی نامتناسب وزن و سختی |
| وضعیت بحرانی آسانسور در زلزله: قطع برق و نجات | مشکل در تخلیه مسافران اگر کابین کج شده، درب تغییر شکل داده یا کابین گیر کرده باشد |
| سه هدف طراحی کابین در مناطق زلزلهخیز | ایمنی سرنشین در حین زلزله، قابلیت تداوم سرویس پس از آن، امکان نجات سریع افراد |
| استانداردهای بینالمللی مرتبط | EN 81 (اروپا)، ASME A17 (آمریکا)، راهنماهای طراحی لرزهای در مقررات ملی کشورها |
| مقررات مرتبط در ایران | مبحث ششم مقررات ملی ساختمان (بارهای وارد بر ساختمان) |
