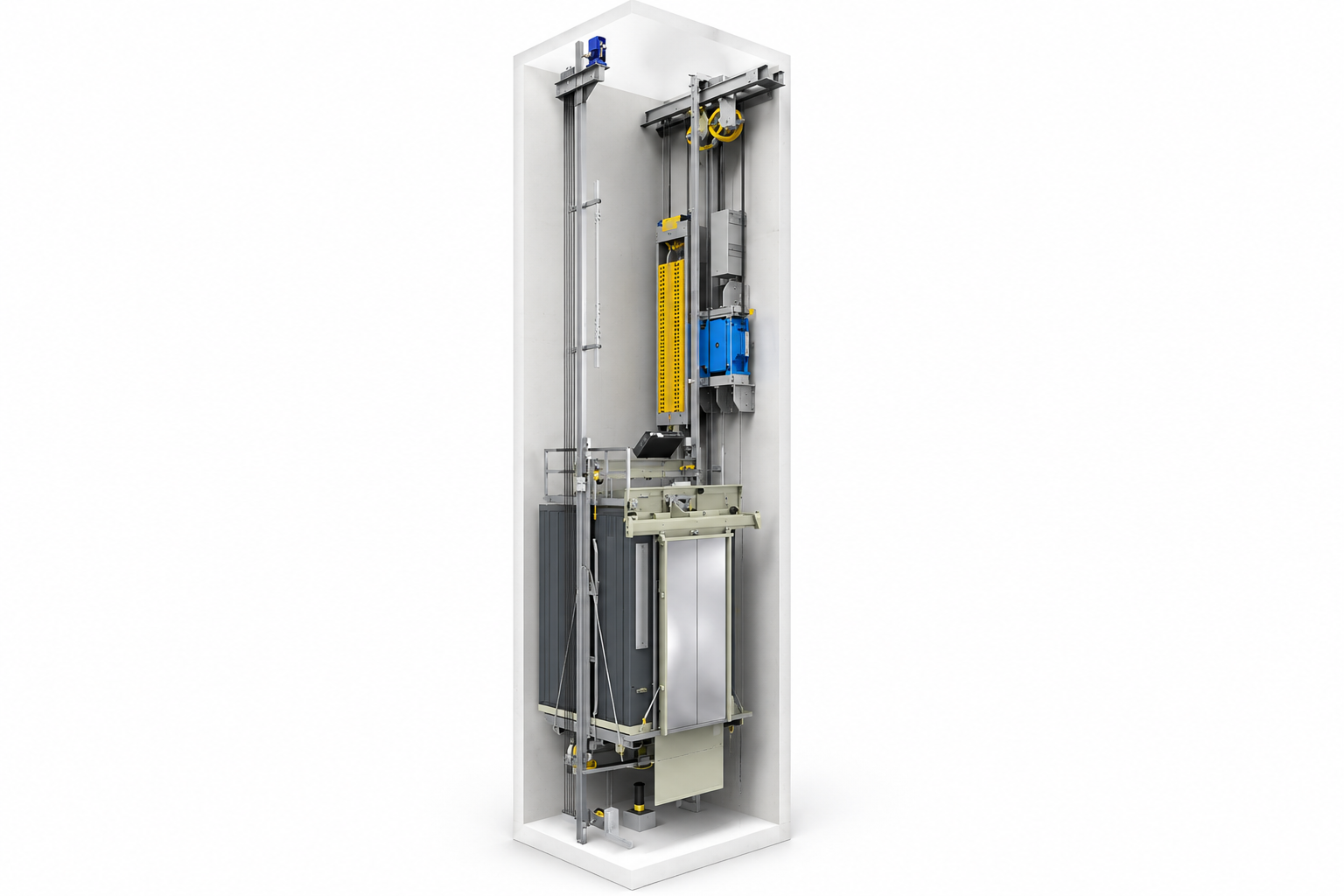

آسانسور بدون موتورخانه یا MRL نوعی آسانسور است که برای تجهیزات محرکه به اتاق مستقل موتورخانه در بالای چاه نیاز ندارد. موتور و بخشی از تجهیزات در فضای طراحیشده داخل چاه یا مجاورت آن جانمایی میشوند و تابلو فرمان نیز معمولاً در محل قابل دسترس نزدیک طبقه آخر قرار میگیرد. مزیت اصلی این طراحی، آزاد شدن فضای معماری است؛ اما حذف موتورخانه به معنی حذف الزامات سرویس، فضای کاری، نجات اضطراری یا الزامات ایمنی نیست.
مطالب مهم مقاله آسانسور بدون موتورخانه
| موضوع | توضیح |
| نام رایج | MRL یا Machine Room-Less |
| نوع محرکه رایج | موتور گیرلس با کنترل VVVF |
| محل موتور | داخل چاه، معمولاً در بخش بالایی یا محل تعیینشده در طراحی |
| تابلو فرمان | کمد کنترل در محل قابل دسترس خارج از چاه یا کنار ورودی طبقه آخر |
| مزیت اصلی | کاهش فضای اشغالشده ساختمان و حذف اتاق موتورخانه مستقل |
| محدودیت مهم | دسترسی سرویس و نجات باید از مرحله طراحی حل شده باشد |
| کاربری مناسب | پروژههایی که محصول انتخابشده از نظر ظرفیت، سرعت، ارتفاع حرکت و ترافیک پاسخگو باشد |
| نکته کلیدی | MRL یک روش جانمایی تجهیزات است؛ گیرلس نوع موتور است و این دو مترادف نیستند |
آسانسور بدون موتورخانه چیست؟
در آسانسورهای سنتی کششی، موتور، فلکه و بخش مهمی از تجهیزات کنترلی در اتاقی مستقل در بالای چاه قرار میگیرند. در سیستم MRL این اتاق مستقل حذف میشود و تجهیزات با طراحی فشردهتر در داخل چاه یا نقاط مشخصی پیرامون آن نصب میشوند. این معماری برای ساختمانهایی که محدودیت فضای بام دارند یا طراح قصد دارد حجم موتورخانه از نمای ساختمان حذف شود، جذاب است.
MRL مخفف چیست؟
MRL مخفف Machine Room-Less است؛ یعنی آسانسوری که اتاق موتورخانه مستقل ندارد. این اصطلاح درباره جانمایی تجهیزات است، نه نوع موتور. در عمل بیشتر سیستمهای جدید MRL از موتورهای گیرلس مغناطیس دائم استفاده میکنند، اما «گیرلس» و «بدون موتورخانه» از نظر مفهومی دو موضوع جدا هستند.
تفاوت آسانسور روملس و گیرلس چیست؟
گیرلس به موتوری گفته میشود که گیربکس مکانیکی بین موتور و فلکه کششی ندارد. روملس یا MRL به آسانسوری گفته میشود که اتاق مستقل موتورخانه برای تجهیزات محرکه ندارد. بنابراین یک آسانسور میتواند گیرلس و موتورخانهدار باشد یا گیرلس و بدون موتورخانه. در پروژههای MRL امروزی ترکیب موتور گیرلس و کنترل دور متغیر بسیار رایج است.
برای شناخت معیارهای انتخاب موتور مناسب در پروژههای مختلف، صفحه بهترین موتور آسانسور را ببینید.

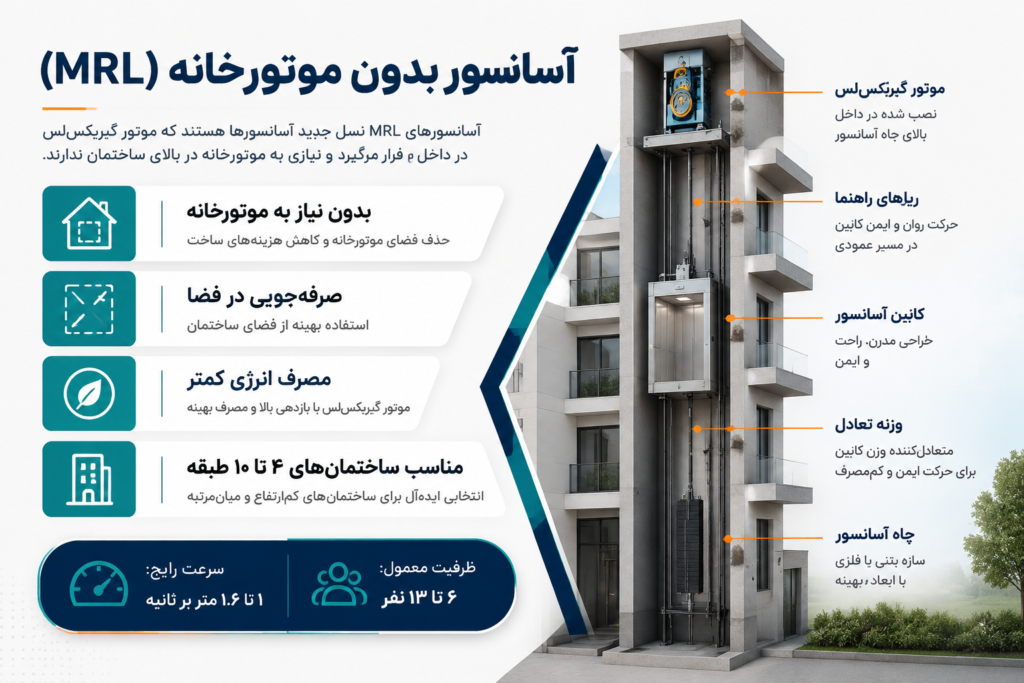

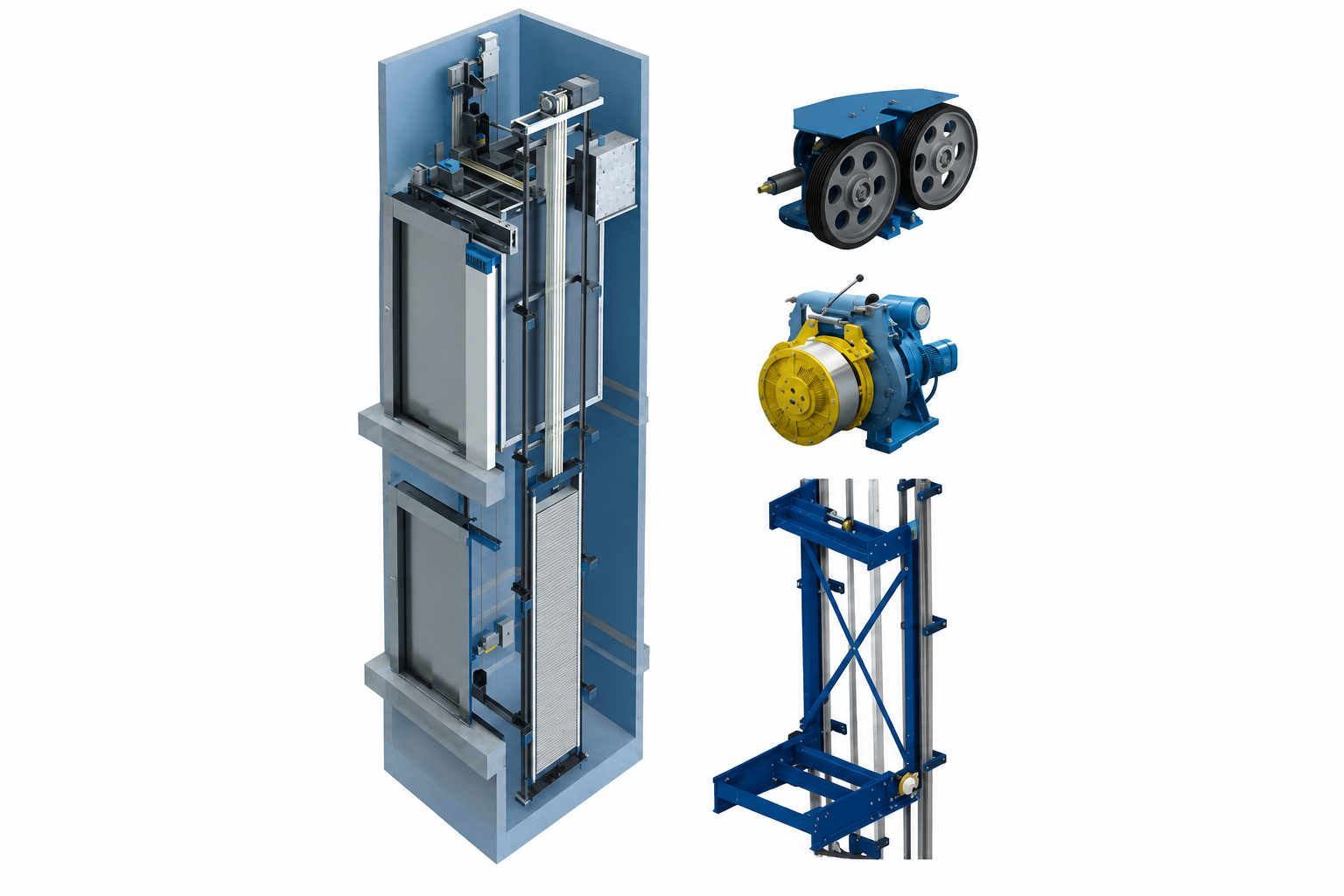

اجزای اصلی آسانسور بدون موتورخانه
ساختار پایه آسانسور MRL تفاوت بنیادی با آسانسور کششی ندارد؛ کابین، وزنه تعادل، ریلها، سیمبکسل یا عضو تعلیق، موتور، درایو، تابلو فرمان، دربها و تجهیزات ایمنی همچنان وجود دارند. تفاوت اصلی در طراحی فشردهتر و محل استقرار تجهیزات محرکه و کنترلی است.
- موتور گیرلس یا موتور مناسب سیستم MRL
- درایو و تابلو فرمان
- فلکه کششی و آرایش تعلیق
- کابین و وزنه تعادل
- ریلهای راهنمای کابین و وزنه
- گاورنر، پاراشوت و مدارهای ایمنی
- تجهیزات نجات اضطراری و دسترسی سرویس

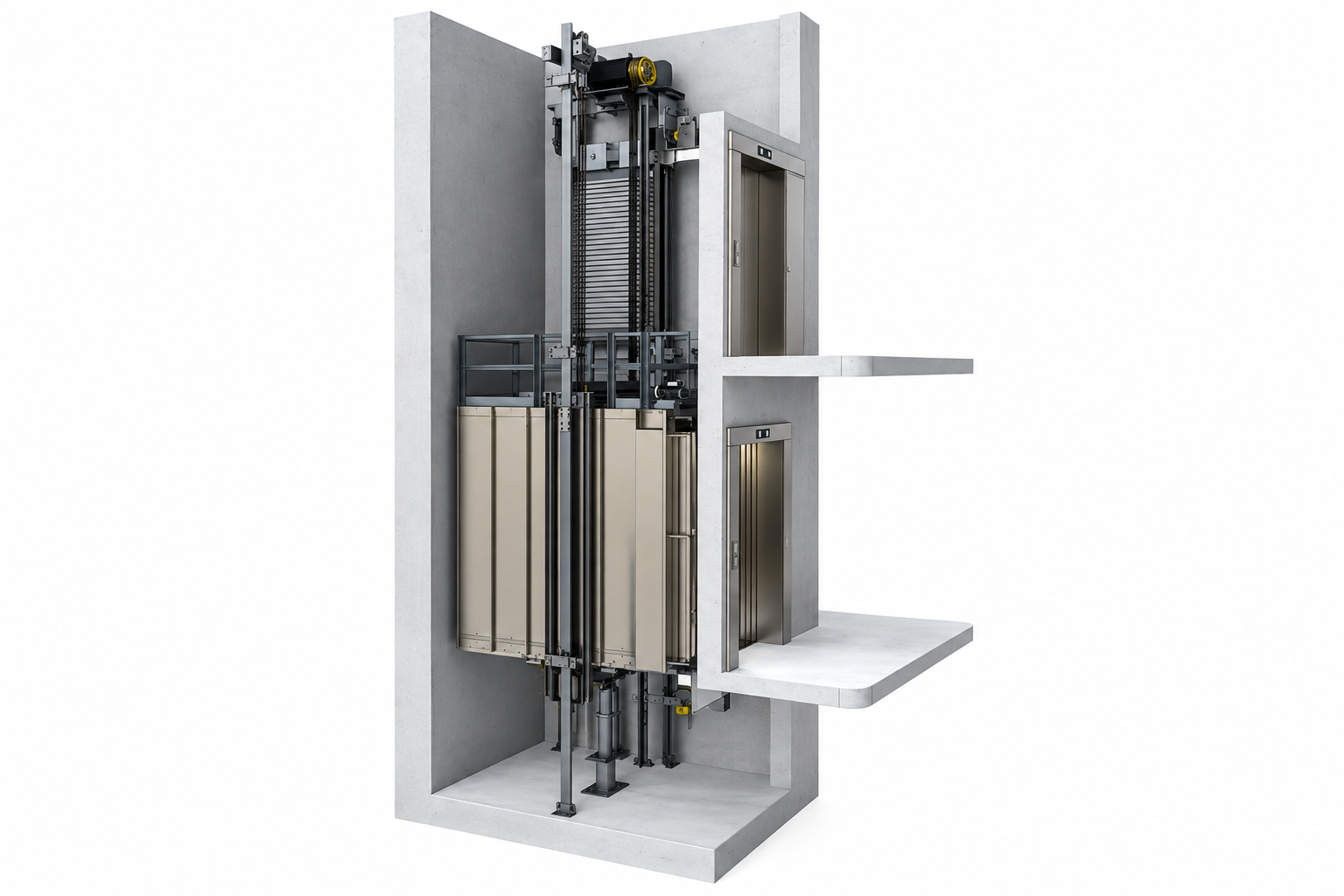

تجهیزات MRL دقیقاً کجا نصب میشوند؟
محل دقیق تجهیزات به سازنده، آرایش تعلیق و نقشه اجرایی پروژه بستگی دارد. نباید فرض کرد تمام سیستمهای MRL جانمایی یکسان دارند. طراحی باید فضای کافی برای نصب، بازرسی، تعمیر، تعویض قطعه و عملیات نجات را در نظر بگیرد.
| تجهیز | محل معمول |
| موتور گیرلس | داخل چاه در محل تعیینشده توسط طراحی، اغلب در قسمت بالایی |
| تابلو فرمان | کمد کنترل در محل قابل دسترس، معمولاً نزدیک طبقه آخر |
| درایو | درون یا کنار مجموعه تابلو فرمان |
| گاورنر | داخل چاه در موقعیت طراحیشده |
| تجهیزات نجات | در نقطهای که سرویسکار بدون ورود نامطمئن به چاه به کنترلهای لازم دسترسی داشته باشد |
| فلکهها | داخل چاه و متناسب با آرایش تعلیق |
برای آشنایی با بخش کنترل الکتریکی، مقاله تابلو فرمان آسانسور مرتبط است.

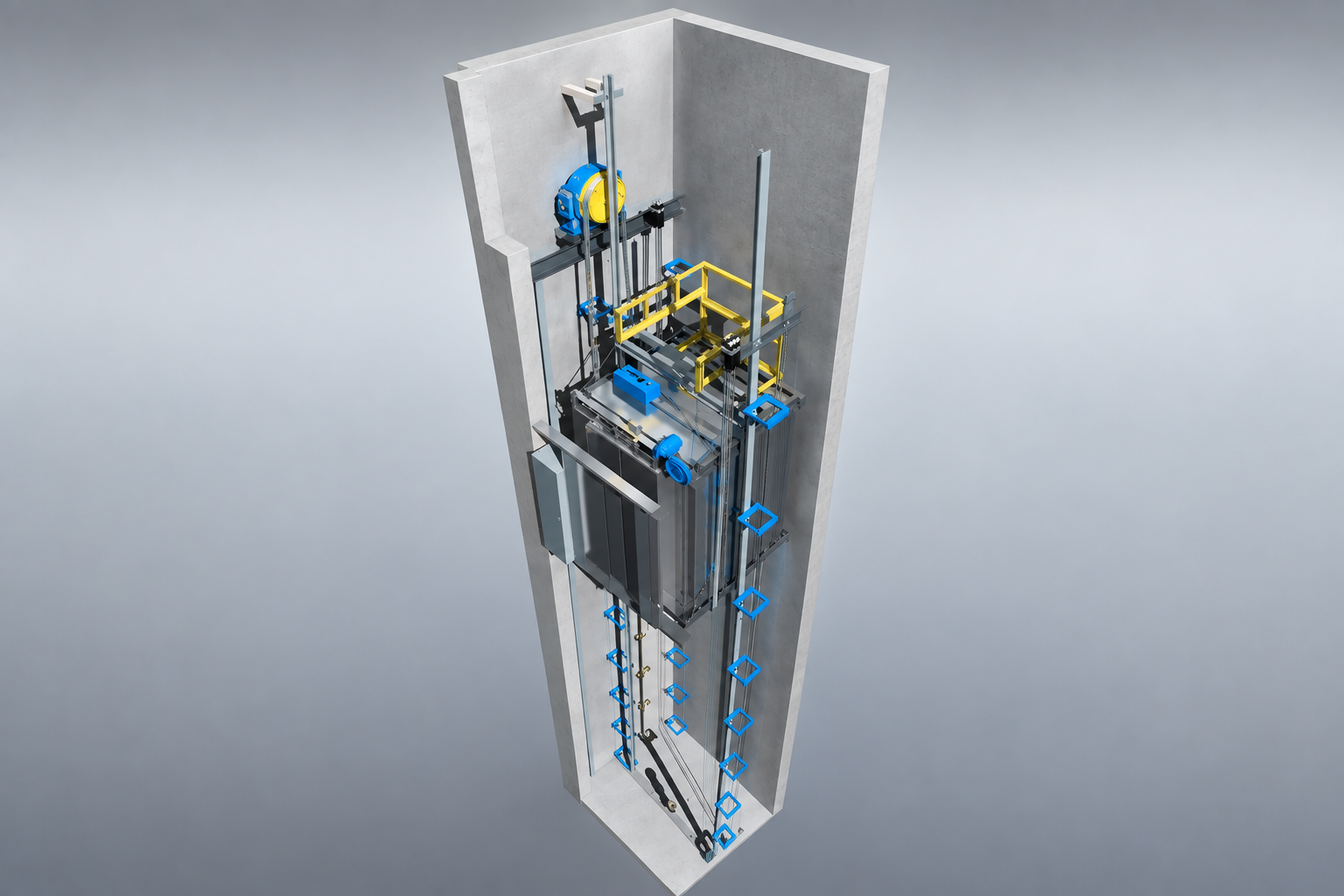

آسانسور بدون موتورخانه چگونه کار میکند؟
در سیستم کششی MRL، موتور فلکه کششی را به حرکت درمیآورد و نیروی اصطکاک بین فلکه و اعضای تعلیق باعث حرکت کابین و وزنه تعادل در جهت مخالف یکدیگر میشود. درایو سرعت و گشتاور موتور را کنترل میکند و تابلو فرمان فرمان حرکت، توقف، دربها و مدارهای ایمنی را مدیریت میکند. تفاوت اصلی با سیستم موتورخانهدار در محل نصب تجهیزات است، نه اصل عملکرد کششی.
در این سیستم سلامت سیمبکسل آسانسور یا عضو تعلیق مورد استفاده اهمیت مستقیم دارد.
مزایای آسانسور بدون موتورخانه
مهمترین مزیت MRL حذف اتاق مستقل موتورخانه است، اما مزایا فقط به فضا محدود نمیشوند. در صورت انتخاب صحیح محصول و اجرای اصولی، سیستم میتواند از نظر معماری، راندمان و کنترل حرکت نیز گزینه مناسبی باشد.
- آزاد شدن فضای بام یا طبقه فوقانی برای معماری ساختمان
- کاهش بخشی از عملیات سازهای مربوط به اتاق موتورخانه
- امکان استفاده از موتورهای گیرلس کمحجم و راندمان بالا
- کنترل نرمتر حرکت با درایوهای مدرن
- انعطاف بیشتر در بعضی پروژههای نوساز با محدودیت معماری
معایب و محدودیتهای آسانسور MRL
MRL همیشه بهترین انتخاب نیست. بخشی از تجهیزات در فضایی قرار دارند که دسترسی به آن نسبت به موتورخانه مستقل دشوارتر است؛ به همین دلیل طراحی دسترسی سرویس، فضای ایمن کار، تهویه، تعویض قطعات و نجات اضطراری باید از ابتدا جدی گرفته شود.
- دسترسی سرویس به موتور و برخی تجهیزات میتواند پیچیدهتر باشد.
- کیفیت طراحی چاه و جانمایی تجهیزات اهمیت بیشتری پیدا میکند.
- وابستگی به قطعات یا تجهیزات خاص بعضی برندها ممکن است هزینه نگهداری را افزایش دهد.
- در پروژههای بسیار پرتردد یا با ارتفاع و ظرفیت خاص، انتخاب محصول باید با محاسبات دقیق انجام شود.
- نبود سرویسکار آشنا با سیستم انتخابشده میتواند زمان توقف آسانسور را افزایش دهد.
MRL یا موتورخانهدار؛ کدام برای پروژه مناسبتر است؟
پاسخ به این سؤال به معماری، ترافیک، ارتفاع حرکت، ظرفیت، بودجه، شرایط سرویس و محصول قابل تأمین بستگی دارد. حذف موتورخانه یک مزیت معماری است، اما نباید تنها معیار تصمیمگیری باشد.
| شرایط | MRL | موتورخانهدار |
| محدودیت فضای بام | MRL معمولاً مزیت دارد | نیازمند فضای مستقل موتورخانه |
| دسترسی سرویس | وابسته به طراحی و محصول | معمولاً سادهتر |
| ساختمان مسکونی متوسط | در صورت انتخاب درست، مناسب | مناسب |
| پروژه بسیار پرتردد | نیازمند تحلیل محصول و ترافیک | گزینههای متنوعتر در برخی پروژهها |
| دسترسی ضعیف به سرویس تخصصی | ریسک بالاتر | ممکن است سادهتر باشد |
| آزادی معماری | بیشتر | محدودتر |
آسانسور بدون موتورخانه برای چند طبقه مناسب است؟
برای MRL نمیتوان یک عدد ثابت و معتبر برای همه پروژهها تعیین کرد. حداکثر ارتفاع حرکت، سرعت، ظرفیت و تعداد توقف به مدل واقعی موتور، سیستم تعلیق، ریلها، درایو و محدودیتهای سازنده وابسته است. معیار درست، بررسی دیتاشیت محصول انتخابشده و تحلیل ترافیک ساختمان است؛ نه یک عدد عمومی که برای همه برندها تکرار شود.
شرایط نصب آسانسور بدون موتورخانه
قبل از انتخاب MRL باید ابعاد چاه، اورهد، پیت، محل تکیهگاههای موتور و ریل، دسترسی به تابلو، مسیر کابلها و فضای عملیات نجات بررسی شود. حذف موتورخانه نباید باعث شود تجهیزات بدون فضای کاری مناسب داخل چاه فشرده شوند. بارهای واردشده به سازه و ریلها نیز باید در طراحی پروژه لحاظ شوند.
- کنترل دقیق ابعاد چاه، پیت و اورهد
- تعیین محل موتور و تکیهگاه سازهای آن
- پیشبینی محل دسترسی ایمن به تابلو و کنترل نجات
- بررسی مسیرهای تهویه و دفع گرمای تجهیزات
- کنترل سازگاری نقشه سازه و معماری با محصول انتخابی
استاندارد و ایمنی در آسانسور MRL
بدون موتورخانه بودن باعث حذف الزامات ایمنی آسانسور نمیشود. سیستم باید از نظر مدارهای ایمنی، ترمز، گاورنر، پاراشوت، دسترسی سرویس، نجات اضطراری و الزامات مربوط به بازرسی و تأیید پروژه بررسی شود. استاندارد پروژه بر اساس نوع آسانسور و مقررات محل اجرا تعیین میشود.
برای شناخت الزامات حفاظتی، صفحه گاورنر و ترمز ایمنی آسانسور و برای فرآیند بازرسی، صفحه تأییدیه استاندارد آسانسور مرتبط هستند.
مصرف انرژی آسانسور بدون موتورخانه
صرف حذف موتورخانه باعث کاهش مصرف برق نمیشود. بخش مهم مزیت انرژی بسیاری از MRLهای جدید از موتور گیرلس، کنترل دور مناسب، طراحی صحیح وزنه تعادل، کاهش تلفات مکانیکی و مدیریت حالت آمادهبهکار تجهیزات حاصل میشود. بنابراین درصد ثابت صرفهجویی برای همه پروژهها قابل تعمیم نیست.
صدا و لرزش در آسانسور روملس
قرار گرفتن موتور در چاه باعث میشود انتخاب موتور، کیفیت نصب، تراز ریلها، تنظیم کفشکها، آرایش تعلیق و کنترل درایو بر انتقال صدا و لرزش به ساختمان اثر بیشتری داشته باشد. صدای کم یک نتیجه مهندسی و اجرای صحیح است، نه ویژگی تضمینشده تمام سیستمهای MRL.
سرویس و نگهداری MRL چه تفاوتی دارد؟
در سیستم موتورخانهدار، بخش بزرگی از تجهیزات از داخل فضای مستقل موتورخانه قابل دسترس است. در MRL سرویسکار ممکن است برای برخی بازرسیها به نقاط تعریفشده داخل چاه یا محلهای سرویس اختصاصی نیاز داشته باشد. بنابراین دسترسی ایمن، فضای کار و امکان آزادسازی ترمز یا کنترل نجات باید قبل از اجرا بررسی شوند.
- محل دسترسی به موتور و ترمز مشخص باشد.
- کنترل نجات اضطراری در نقطه قابل دسترس قرار گیرد.
- فضای لازم برای تعویض قطعات بزرگ در آینده پیشبینی شود.
- سرویسکار با مدل موتور، درایو و تابلو انتخابشده آشنا باشد.
نجات اضطراری در آسانسور بدون موتورخانه
در زمان قطع برق یا توقف اضطراری باید روش مشخص و ایمن برای انتقال کابین به محدوده مناسب و آزادسازی مسافران وجود داشته باشد. جزئیات این فرآیند به سیستم محرکه، ترمز، تابلو فرمان و تجهیزات نجات وابسته است. نبود موتورخانه نباید باعث شود عملیات نجات به دسترسی خطرناک یا ورود غیرضروری به چاه وابسته شود.
آیا MRL همیشه ارزانتر است؟
خیر. حذف ساخت اتاق موتورخانه میتواند هزینه بخشی از عملیات ساختمانی را کاهش دهد، اما موتور گیرلس، تجهیزات اختصاصی، سازه نگهدارنده، سیستم نجات، تابلو و قطعات برند ممکن است هزینه اولیه بیشتری ایجاد کنند. مقایسه صحیح باید بر اساس هزینه کل پروژه، نصب، سرویس و تأمین قطعات انجام شود، نه فقط قیمت یک جزء.
آسانسور بدون موتورخانه در ساختمان قدیمی
در ساختمان موجود، انتخاب MRL فقط زمانی منطقی است که چاه یا فضای قابل ایجاد، ظرفیت سازه، اورهد، پیت، مسیر دسترسی و بارهای وارد بر ریل و سازه بررسی شده باشند. گاهی حذف موتورخانه به حل محدودیت معماری کمک میکند، اما این موضوع جایگزین بررسی سازهای و طراحی اختصاصی نمیشود.
چه زمانی MRL انتخاب مناسبی نیست؟
| شرایط | دلیل احتیاط |
| اورهد یا پیت نامناسب | ممکن است فضای نصب یا سرویس کافی وجود نداشته باشد |
| چاه بسیار کوچک و بدون طراحی اختصاصی | جانمایی موتور و تجهیزات دشوار میشود |
| نبود سرویسکار متخصص | رفع خطا و نگهداری ممکن است طولانی شود |
| قطعات اختصاصی و کمیاب | ریسک افزایش زمان خواب آسانسور |
| ترافیک یا ظرفیت خاص | نیازمند محصول و تحلیل تخصصی |
| سازه نامناسب | بارهای موتور و ریل باید قابل انتقال باشند |
اشتباهات رایج هنگام انتخاب آسانسور بدون موتورخانه
- انتخاب MRL فقط به دلیل حذف اتاق موتورخانه و بدون بررسی سرویسپذیری
- فرض اینکه هر موتور گیرلس برای هر پروژه MRL مناسب است
- استفاده از ظرفیت یا تعداد طبقات عمومی به جای دیتاشیت محصول
- نادیده گرفتن فضای تعویض موتور یا قطعات در آینده
- انتخاب برند بدون بررسی تأمین قطعات و خدمات
- عدم هماهنگی نقشه معماری، سازه و آسانسور از ابتدای پروژه
چکلیست انتخاب آسانسور MRL
- ظرفیت، سرعت، تعداد توقف و ارتفاع حرکت مشخص شود.
- ابعاد واقعی چاه، پیت و اورهد کنترل شود.
- مدل موتور و محدودیتهای دیتاشیت بررسی شود.
- محل تابلو فرمان و تجهیزات نجات تعیین شود.
- دسترسی سرویس و امکان تعویض قطعات ارزیابی شود.
- برند، خدمات پس از فروش و موجودی قطعات بررسی شود.
- هزینه کل پروژه و نگهداری با گزینه موتورخانهدار مقایسه شود.
جهت دریافت مشاوره تخصصی با ما تماس بگیرید!
سوالات متداول درباره آسانسور بدون موتورخانه
آیا آسانسور MRL همان آسانسور گیرلس است؟
خیر. MRL به نبود اتاق مستقل موتورخانه اشاره دارد و گیرلس نوع موتور را مشخص میکند. بسیاری از MRLهای جدید گیرلس هستند، اما این دو اصطلاح مترادف نیستند.
آسانسور بدون موتورخانه برای چند طبقه مناسب است؟
عدد ثابت و عمومی وجود ندارد. محدوده استفاده به مدل موتور، ظرفیت، سرعت، ارتفاع حرکت، آرایش تعلیق و محدودیتهای سازنده بستگی دارد.
آیا MRL فضای کمتری میگیرد؟
اتاق مستقل موتورخانه حذف میشود، اما موتور، تابلو، فلکهها، فضای سرویس و تجهیزات نجات همچنان به جانمایی مناسب نیاز دارند.
آیا آسانسور بدون موتورخانه ارزانتر است؟
الزاماً نه. کاهش هزینه ساخت موتورخانه ممکن است با هزینه موتور گیرلس، تجهیزات تخصصی، سازه نگهدارنده یا قطعات اختصاصی جبران شود.
سرویس آسانسور MRL سختتر است؟
در برخی طراحیها دسترسی به تجهیزات نسبت به موتورخانه مستقل دشوارتر است. اگر از ابتدا فضای سرویس و نقاط دسترسی درست طراحی شوند، نگهداری قابل مدیریت خواهد بود.
در قطع برق چگونه مسافر از MRL خارج میشود؟
سیستم باید راهکار نجات اضطراری مناسب داشته باشد. روش دقیق به موتور، ترمز، تابلو فرمان و تجهیزات نجات نصبشده بستگی دارد و باید توسط افراد مجاز انجام شود.
جمعبندی
آسانسور بدون موتورخانه یا MRL راهکاری برای حذف اتاق مستقل موتورخانه و آزاد کردن فضای معماری است، اما انتخاب موفق آن به طراحی دقیق چاه، موتور و سیستم تعلیق مناسب، دسترسی سرویس، نجات اضطراری و تأمین قطعات وابسته است. MRL را نباید بهصورت خودکار بهتر، ارزانتر یا کممصرفتر از هر آسانسور موتورخانهدار دانست. تصمیم نهایی باید بر اساس مشخصات واقعی ساختمان و محصول انتخابشده انجام شود.
