پاسخ کوتاه: شاسی موتور آسانسور چیست؟
شاسی موتور آسانسور فقط یک پایه برای نگهداشتن موتور نیست؛ این مجموعه باید ماشین کششی را در موقعیت صحیح نگه دارد، نیروهای واردشده را به اعضای باربر منتقل کند، امکان تراز مناسب را فراهم سازد و در کنار لرزهگیرها، انتقال ارتعاش به سازه را کنترل کند. نوع موتور، آرایش سیمبکسل، محل فلکهها، وضعیت موتورخانه یا سیستم بدون موتورخانه و ساختار پروژه، همگی روی شکل و طراحی شاسی اثر میگذارند.
به همین دلیل انتخاب یا ساخت شاسی براساس اندازه تقریبی موتور یا کپیکردن نمونه یک پروژه دیگر کار درستی نیست. مدل دقیق ماشین، نقشه فنی، محل نصب و آرایش مکانیکی باید پیش از طراحی مشخص شوند.
مطالب مهم مقاله…
| موضوع | خلاصه |
|---|---|
| کاربرد شاسی موتور | نگهداری موتور، حفظ تراز و انتقال بار به سازه. |
| انواع شاسی | گیربکس، گیرلس، دارای فلکه انحرافی و سفارشی. |
| تراز و لرزهگیر | برای کاهش لرزش، صدا و حفظ همراستایی تجهیزات اهمیت دارند. |
| طراحی شاسی | باید براساس مدل موتور، آرایش سیمبکسل و شرایط سازه انجام شود. |
| علائم مشکل | لرزش، صدای غیرعادی، لقی اتصالات و نشست نامناسب لرزهگیر. |
| قبل از سفارش | مدل موتور، نقشه فنی، محل نصب و مشخصات سازه باید مشخص باشد. |

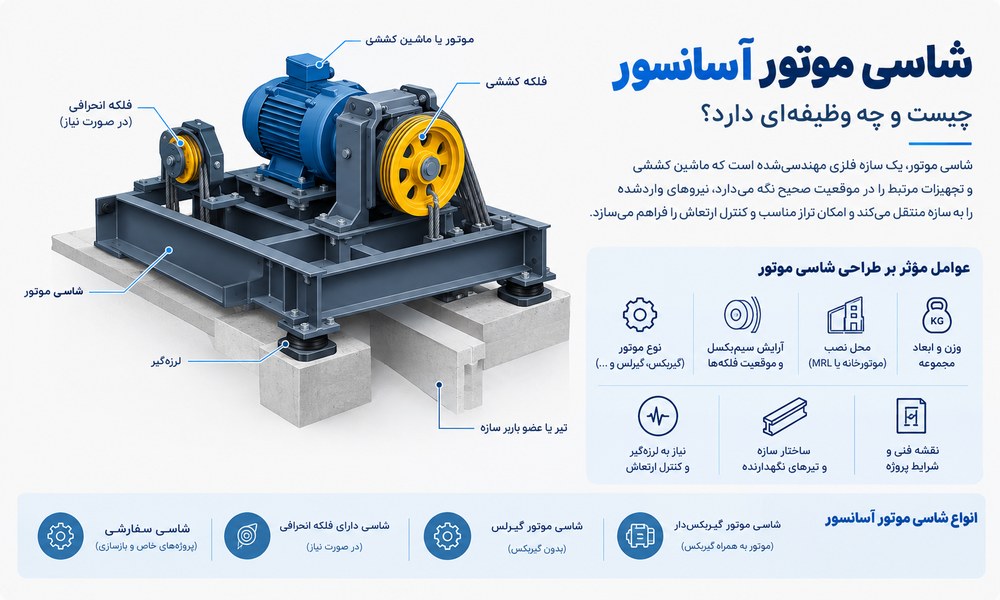

شاسی موتور آسانسور چیست و چه وظیفهای دارد؟
شاسی موتور آسانسور یک سازه فلزی مهندسیشده برای نصب و تثبیت ماشین کششی است. این شاسی موقعیت موتور و تجهیزات وابسته را حفظ میکند، نیروهای واردشده را به نقاط باربر سازه منتقل میکند و بستر لازم برای تراز صحیح، کنترل ارتعاش و عملکرد پایدار مجموعه کششی را فراهم میسازد.
| وظیفه | اهمیت |
| تثبیت ماشین کششی | جلوگیری از جابهجایی یا تغییر موقعیت مجموعه محرکه |
| ایجاد سطح نصب مناسب | کمک به نصب و تراز صحیح موتور و اجزای مرتبط |
| انتقال بار | رساندن وزن و نیروهای کاری به اعضای باربر پیشبینیشده |
| حفظ همراستایی | کاهش مشکلات ناشی از نصب خارج از محور یا هندسه نامناسب |
| کنترل ارتعاش | فراهمکردن محل مناسب برای لرزهگیر و جداسازی ارتعاشی |
| نگهداری تجهیزات جانبی | در برخی طرحها فلکه انحرافی یا اجزای مکمل نیز روی مجموعه قرار میگیرند |
چه تجهیزاتی روی شاسی موتور نصب میشوند؟
تجهیزات نصبشده روی شاسی به نوع آسانسور و نقشه پروژه بستگی دارد. موتور یا ماشین کششی اصلیترین جزء است، اما در برخی آرایشها فلکه انحرافی، صفحات واسط، نقاط اتصال و اجزای ضدارتعاش نیز بخشی از مجموعه شاسی هستند.
- موتور یا ماشین کششی
- فلکه کششی
- گیربکس در ماشینهای گیربکسدار
- فلکه هرزگرد یا Deflector در بعضی آرایشها
- پلیت یا صفحه واسط نصب
- لرزهگیرهای زیر ماشین یا شاسی
- پیچها و اتصالات سازهای
- تیر یا اعضای نگهدارنده مرتبط با شاسی
شاسی موتور آسانسور از چه جنسی ساخته میشود؟
شاسی موتور معمولاً از اجزای فولادی و مقاطع مناسب سازهای ساخته میشود، اما نوع و ابعاد مقطع برای همه پروژهها یکسان نیست. تیرآهن، ناودانی، پروفیل، نبشی و ورق میتوانند بسته به طرح در ساخت مجموعه به کار روند. انتخاب واقعی باید براساس بار، ابعاد ماشین، نحوه اتصال، مسیر انتقال نیرو و نقشه مهندسی انجام شود.
برای همین اعلام یک سایز تیرآهن، ضخامت ورق یا نوع پروفیل ثابت برای همه شاسیها از نظر فنی صحیح نیست. این پارامترها باید از طراحی پروژه و مشخصات ماشین استخراج شوند.
انواع شاسی موتور آسانسور کدامند؟
شاسی موتور را میتوان از نظر نوع ماشین، محل نصب و آرایش فلکهها به چند گروه کاربردی تقسیم کرد. مهمترین دستهها شامل شاسی موتور گیربکس، شاسی موتور گیرلس، شاسی دارای فلکه انحرافی، شاسی MRL و شاسی سفارشی برای پروژههای خاص یا بازسازی هستند.
شاسی موتور گیربکسدار
برای مجموعه موتور و گیربکس طراحی میشود و باید ابعاد، وزن، نقاط اتصال و موقعیت فلکه مجموعه کامل را در نظر بگیرد.
شاسی موتور گیرلس
برای ماشین کششی بدون گیربکس طراحی میشود. فرم بدنه، نقاط اتصال، جهت بار و محل فلکه در بسیاری از مدلها با ماشین گیربکسدار متفاوت است.
شاسی دارای فلکه انحرافی
در بعضی سیستمها مسیر سیمبکسل به فلکه انحرافی یا هرزگرد نیاز دارد. در چنین شرایطی شاسی یا مجموعه نگهدارنده باید جایگاه فلکه و هندسه مسیر سیمبکسل را نیز در نظر بگیرد.
شاسی سفارشی
در بازسازی آسانسور، محدودیت فضا، تغییر نوع موتور یا آرایش غیرمعمول میتواند طراحی اختصاصی شاسی را ضروری کند.
شاسی موتور گیربکس و گیرلس چه تفاوتی دارد؟
تفاوت این دو شاسی فقط در اندازه نیست. وزن و فرم ماشین، محل فلکه کششی، نقاط اتصال، جهت نیرو، فضای نصب و آرایش سیمبکسل متفاوت است؛ بنابراین شاسی باید برای مدل واقعی ماشین و نقشه همان پروژه طراحی شود.
| ویژگی | شاسی گیربکس | شاسی گیرلس |
| نوع ماشین | موتور به همراه گیربکس | ماشین بدون گیربکس |
| فرم مجموعه | معمولاً حجیمتر | در بسیاری از مدلها فشردهتر |
| محل فلکه | وابسته به طراحی گیربکس | وابسته به ساختار ماشین گیرلس |
| نقاط اتصال | متناسب با بدنه و گیربکس | متناسب با پایههای ماشین گیرلس |
| تبدیل مستقیم | نیازمند بررسی و طراحی مجدد | نیازمند تطبیق با ماشین جدید |
نوع شاسی باید با مشخصات ماشین کششی هماهنگ باشد؛ بنابراین پیش از طراحی یا سفارش شاسی، انتخاب صحیح موتور اهمیت زیادی دارد. برای بررسی معیارهای فنی انتخاب، مقاله بهترین موتور آسانسور را ببینید.
شاسی موتور در آسانسور موتورخانهای و MRL چه تفاوتی دارد؟
در آسانسور موتورخانهای، ماشین کششی معمولاً در فضای موتورخانه و روی اعضای نگهدارنده پیشبینیشده قرار میگیرد. در سیستم MRL یا بدون موتورخانه، محل استقرار ماشین و نحوه اتصال آن به سازه چاه متفاوت است و طراحی پایه یا شاسی باید با آرایش همان سیستم هماهنگ شود.
برای مشاهده نمونه محصول اختصاصی این آرایش، صفحه پایه موتور MRL در سایت مگا مرتبط است.
برای آشنایی با ساختار سیستمهای بدون موتورخانه نیز مقاله آسانسور بدون موتورخانه MRL میتواند بهعنوان محتوای مکمل استفاده شود.
محل نصب شاسی موتور آسانسور کجاست؟
محل نصب شاسی به معماری سیستم آسانسور بستگی دارد. در آسانسورهای موتورخانهدار، مجموعه در فضای موتورخانه و روی نقاط باربر تعریفشده قرار میگیرد. در سیستمهای MRL، ماشین میتواند در داخل چاه و روی پایه یا فریم اختصاصی نصب شود. محل دقیق نصب باید در نقشه مکانیکی و سازهای پروژه مشخص باشد.
بنابراین نمیتوان برای همه آسانسورها یک موقعیت ثابت تعریف کرد. حتی در دو پروژه با موتور مشابه، تفاوت ابعاد چاه، جهت ورود سیمبکسل و اعضای سازهای میتواند آرایش نصب را تغییر دهد.
زاویه آلفا در شاسی موتور آسانسور چیست و چرا اهمیت دارد؟
زاویه آلفا در ادبیات فنی آسانسور معمولاً به میزان درگیری یا پیچش سیمبکسل روی فلکه کششی اشاره دارد. آرایش شاسی، موقعیت فلکه کششی و محل فلکه انحرافی میتوانند بر این هندسه اثر بگذارند. اگر موقعیت اجزا بدون توجه به نقشه کشش انتخاب شود، شرایط تماس سیمبکسل و فلکه از وضعیت طراحیشده خارج میشود.
برای این زاویه نمیتوان یک عدد ثابت و عمومی برای همه پروژهها اعلام کرد. نوع ماشین، سیستم تعلیق، قطر و موقعیت فلکهها و آرایش سیمبکسل باید همزمان بررسی شوند. تعیین نهایی باید براساس نقشه و محاسبات پروژه انجام شود.
چرا تراز بودن شاسی موتور اهمیت دارد؟
تراز شاسی یکی از عوامل مهم در نصب صحیح مجموعه محرکه است. سطح یا موقعیت نامناسب میتواند همراستایی تجهیزات را تحت تأثیر قرار دهد و زمینه ایجاد لرزش، صدای غیرعادی، انتقال نامناسب نیرو و فشار اضافی روی برخی اجزای مکانیکی را فراهم کند.
- وضعیت سطح و نقاط تکیهگاه
- موقعیت ماشین روی شاسی
- همراستایی تجهیزات مرتبط
- موقعیت فلکه کششی نسبت به مسیر سیمبکسل
- وضعیت و فشردگی لرزهگیرها
- یکنواختی نقاط اتکا
- اتصالات سازهای
کنترل نهایی تراز و نصب باید توسط تیم فنی و براساس نقشه و الزامات سازنده ماشین انجام شود.
لرزهگیر شاسی موتور چه کاری انجام میدهد؟
لرزهگیر برای کاهش انتقال ارتعاش و بخشی از صدای سازهای ماشین به شاسی و ساختمان استفاده میشود. انتخاب نادرست نوع لرزهگیر، جانمایی نامناسب یا فشردگی غیریکنواخت میتواند اثر جداسازی ارتعاشی را کاهش دهد.
- وزن ماشین و تجهیزات
- توزیع بار روی تکیهگاهها
- نوع شاسی
- تعداد نقاط اتکا
- شرایط نصب
- توصیه سازنده موتور
- مشخصات طراحی پروژه
قرار دادن چند قطعه لاستیکی بدون تطبیق فنی، جایگزین طراحی صحیح لرزهگیری نیست.
چه عواملی باعث لرزش شاسی موتور آسانسور میشوند؟
لرزش شاسی میتواند از خود ماشین، وضعیت تراز، نقاط اتصال، لرزهگیرها، هندسه فلکهها یا انتقال ارتعاش از سایر اجزای مجموعه ناشی شود. به همین دلیل مشاهده لرزش بهتنهایی برای تشخیص علت کافی نیست.
- تراز نامناسب شاسی یا ماشین
- فشردگی یا خرابی نامتقارن لرزهگیرها
- شلشدن یا وضعیت نامناسب اتصالات
- عدم همراستایی اجزای محرکه
- انتقال ارتعاش ناشی از موتور، گیربکس یا فلکهها
- تغییر شکل یا نشست در نقاط تکیهگاه
عیبیابی این موارد باید توسط تکنسین یا کارشناس آسانسور انجام شود و دستکاری پیچها یا تکیهگاهها توسط افراد غیرمتخصص توصیه نمیشود.
شاسی موتور چگونه بار را به سازه منتقل میکند؟
شاسی رابط میان ماشین کششی و بخش باربر سازه است. وزن ماشین، کشش سیمبکسلها و نیروهای کاری از نقاط اتصال موتور وارد شاسی میشوند و از طریق اعضای نگهدارنده و اتصالات پیشبینیشده به سازه منتقل میشوند.
مسیر ساده انتقال نیرو را میتوان بهصورت «ماشین کششی ← شاسی یا Bedplate ← اعضای نگهدارنده ← سازه باربر» در نظر گرفت؛ با این حال جزئیات مسیر در پروژههای مختلف یکسان نیست.
از آنجا که شاسی موتور نیروهای مجموعه محرکه را به بخشهای باربر منتقل میکند، طراحی و اجرای صحیح سازه آسانسور نقش مهمی در پایداری و عملکرد مناسب این مجموعه دارد.
برای طراحی شاسی موتور چه اطلاعات و اندازههایی لازم است؟
طراحی شاسی باید پس از مشخصشدن ماشین و آرایش مکانیکی پروژه انجام شود. نقشه ابعادی موتور، فاصله و محل سوراخهای نصب، موقعیت فلکه کششی، مسیر سیمبکسل، وجود فلکه انحرافی، فضای نصب و وضعیت تیرهای نگهدارنده از اطلاعات اصلی هستند.
| اطلاعات موردنیاز | کاربرد در طراحی |
| برند و مدل ماشین | تعیین مشخصات واقعی تجهیز |
| نقشه ابعادی و نقاط اتصال | جانمایی پایهها و سوراخها |
| نوع گیربکس یا گیرلس | انتخاب آرایش مناسب شاسی |
| موقعیت فلکه کششی | کنترل هندسه سیستم کشش |
| آرایش سیمبکسل | بررسی جهت نیرو و مسیر Rope |
| فلکه انحرافی | تعیین محل و فضای موردنیاز |
| محل نصب | تطبیق با موتورخانه یا MRL |
| وضعیت تیرهای نگهدارنده | هماهنگی شاسی با سازه |
| نوع لرزهگیر | پیشبینی تکیهگاه و جداسازی ارتعاش |
| محدودیت فضای نصب | کنترل ابعاد نهایی مجموعه |
شاسی آماده بهتر است یا شاسی سفارشی؟
هیچکدام بهصورت مطلق بهتر نیستند. اگر شاسی آماده دقیقاً برای مدل ماشین، آرایش نصب و شرایط پروژه طراحی شده باشد، میتواند انتخاب مناسبی باشد. در پروژههای بازسازی، محدودیت فضا، تغییر موتور یا هندسه خاص، شاسی سفارشی معمولاً انعطاف بیشتری ایجاد میکند.
ملاک اصلی باید سازگاری با ماشین و نقشه پروژه باشد، نه صرفاً آماده یا سفارشی بودن محصول.
خطاهای رایج در طراحی و ساخت شاسی موتور چیست؟
- طراحی بدون دیتاشیت و نقشه دقیق موتور
- استفاده از یک الگوی ثابت برای موتورهای مختلف
- بیتوجهی به آرایش سیمبکسل و موقعیت فلکهها
- جانمایی اشتباه فلکه انحرافی
- اضافهکردن لرزهگیر بدون پیشبینی در طراحی
- بیتوجهی به دسترسی لازم برای سرویس تخصصی
- شروع ساخت قبل از نهاییشدن مدل تجهیزات
- انتخاب مقطع یا اتصالات صرفاً براساس تجربه پروژه قبلی بدون بررسی شرایط جدید
علائم نصب نادرست شاسی موتور چیست؟
لرزش غیرعادی، صدای سازهای بیشتر از حالت معمول، وضعیت غیرعادی لرزهگیرها، لقی قابل مشاهده اتصالات یا نشانههای خارجشدن مجموعه از همراستایی میتوانند نیاز به بررسی شاسی را مطرح کنند. این موارد نشانه هستند و علت قطعی باید توسط متخصص مشخص شود.
- افزایش محسوس لرزش در موتورخانه یا چاه
- صدای کوبشی یا سازهای غیرمعمول
- نشست یا تغییر شکل نامتقارن لرزهگیر
- تماس ناخواسته بخشهایی که باید از هم جدا باشند
- لقی اتصالات
- تغییر رفتار مجموعه بعد از تعویض موتور یا شاسی
شاسی موتور در سرویس دورهای چه مواردی باید بررسی شود؟
بازبینی شاسی در سرویس باید بهصورت مشاهده و کنترل تخصصی انجام شود. وضعیت اتصالات، جوشها، خوردگی، تغییر شکل، لرزهگیرها، تراز و آثار تماس یا جابهجایی غیرعادی از مهمترین موارد قابل بررسی هستند.
- اتصالات و پیچهای قابل بازدید
- وضعیت جوشها و نبود ترک یا تغییر شکل مشهود
- خوردگی یا زنگزدگی شدید
- نشست یا فرسودگی لرزهگیر
- تغییر تراز یا همراستایی مجموعه
- آثار تماس، ضربه یا حرکت غیرطبیعی
فاصله زمانی و روش دقیق کنترل باید طبق برنامه سرویس آسانسور و دستور سازنده یا شرکت نگهدارنده تعیین شود؛ عدد ثابت بدون اطلاعات پروژه قابل ارائه نیست.
چه زمانی شاسی موتور نیاز به اصلاح یا تعویض دارد؟
تصمیم به اصلاح یا تعویض شاسی زمانی مطرح میشود که تغییر شکل، خوردگی جدی، آسیب اتصالات، ناسازگاری با موتور جدید، تغییر آرایش سیستم یا مشکل مهندسی در نصب فعلی مشاهده شود. هرکدام از این موارد نیازمند ارزیابی فنی هستند و صرف وجود صدا یا لرزش بهتنهایی دلیل تعویض شاسی نیست.
تفاوت شاسی موتور با پایه موتور ایستاده و خوابیده چیست؟
شاسی موتور مفهوم کلی مجموعه نگهدارنده ماشین و تجهیزات مرتبط است، در حالی که پایه موتور ایستاده یا خوابیده به آرایش خاص پایه و نحوه استقرار موتور اشاره دارد. این دو موضوع مرتبطاند اما نباید در یک مقاله ادغام شوند؛ زیرا نیاز جستوجوی کاربر متفاوت است.
اگر میخواهید تفاوت نحوه استقرار موتور در دو آرایش مختلف را بهتر بشناسید، مقاله پایه موتور ایستاده و خوابیده آسانسور را مطالعه کنید.
قیمت شاسی موتور آسانسور به چه عواملی بستگی دارد؟
قیمت شاسی موتور به یک عامل ثابت وابسته نیست. نوع ماشین، ابعاد و وزن مجموعه، نوع شاسی، متریال و مقدار فولاد مصرفی، پیچیدگی ساخت، وجود فلکه یا متعلقات اضافی، نوع لرزهگیر و سفارشیبودن طراحی میتوانند قیمت نهایی را تغییر دهند.
- نوع موتور: گیربکس، گیرلس یا MRL
- ابعاد و وزن ماشین
- ساختار و متریال شاسی
- تعداد و نوع متعلقات
- نیاز به فلکه انحرافی یا صفحات واسط
- نوع لرزهگیر
- سفارشیسازی برای پروژه
- شرایط روز مواد اولیه و ساخت
به دلیل وابستگی قیمت به مشخصات پروژه و شرایط روز، رقم ثابت در این مقاله درج نمیشود و استعلام باید براساس نقشه و مدل ماشین انجام شود.
قبل از سفارش شاسی موتور چه اطلاعاتی باید ارائه شود؟
برای اینکه سفارش از ابتدا براساس شرایط واقعی پروژه بررسی شود، بهتر است مدل و نقشه موتور، نوع سیستم، محل نصب، موقعیت فلکهها، آرایش سیمبکسل، وضعیت سازه و محدودیتهای فضای نصب در اختیار واحد فنی قرار گیرد.
برای مشاهده سایر محصولات مرتبط با این مجموعه، صفحه قطعات مکانیکی آسانسور نیز میتواند بهعنوان لینک داخلی در این بخش قرار گیرد.
سوالات متداول درباره شاسی موتور آسانسور
آیا شاسی موتور گیربکس و گیرلس یکسان است؟
خیر. نقاط اتصال، فرم ماشین، موقعیت فلکه و نحوه انتقال نیرو میتواند متفاوت باشد؛ بنابراین شاسی باید متناسب با مدل واقعی ماشین طراحی شود.
لرزهگیر موتور آسانسور کجا نصب میشود؟
محل دقیق به طراحی ماشین و شاسی بستگی دارد. هدف آن کاهش انتقال ارتعاش از ماشین به بخش نگهدارنده و سازه است.
تراز نبودن شاسی موتور چه مشکلی ایجاد میکند؟
میتواند همراستایی تجهیزات را مختل کند و احتمال لرزش، صدا یا توزیع نامناسب نیرو را افزایش دهد.
آیا میتوان شاسی را قبل از انتخاب موتور ساخت؟
بهتر است خیر. مدل ماشین، نقشه ابعادی، نقاط اتصال و آرایش سیمبکسل باید پیش از طراحی مشخص باشند.
آیا شاسی موتور آماده برای همه پروژهها قابل استفاده است؟
خیر. فقط زمانی مناسب است که با مدل ماشین، محل نصب و هندسه پروژه تطابق داشته باشد.
چه زمانی شاسی موتور باید تعویض شود؟
پس از ارزیابی تخصصی؛ برای مثال در صورت آسیب سازهای جدی، خوردگی شدید، تغییر شکل یا ناسازگاری با سیستم جدید. لرزش بهتنهایی معیار تعویض نیست.
جمعبندی
شاسی موتور آسانسور بخش واسط میان ماشین کششی و سازه نگهدارنده است و طراحی آن با نوع موتور، آرایش سیمبکسل، موقعیت فلکهها، مسیر انتقال نیرو، تراز و کنترل ارتعاش ارتباط مستقیم دارد. برای یک پروژه صحیح، انتخاب جنس و مقطع، محل نصب، نوع لرزهگیر و حتی استفاده از شاسی آماده یا سفارشی باید پس از مشخصشدن تجهیزات و نقشه انجام شود.
