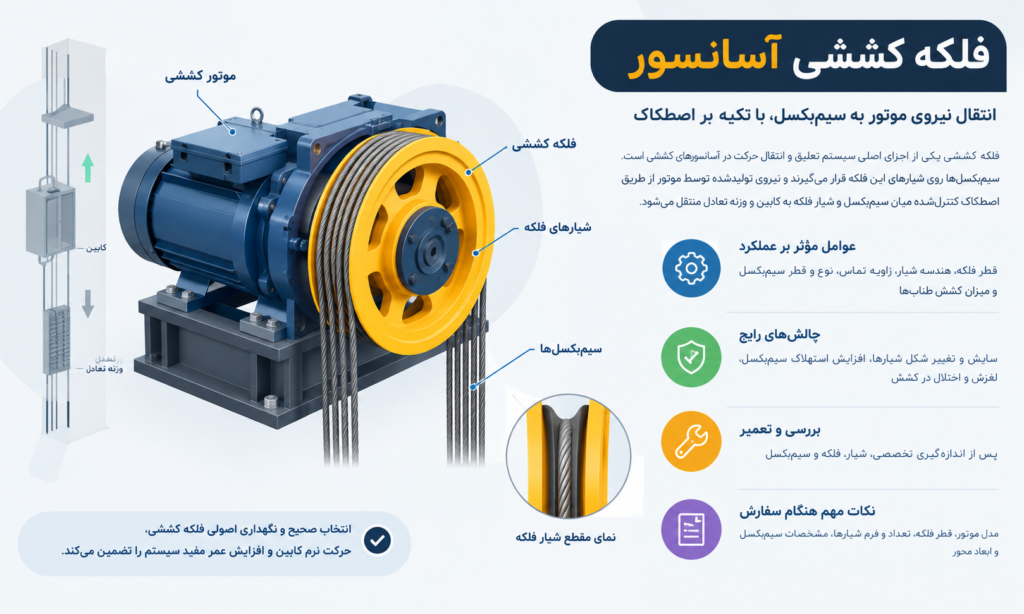

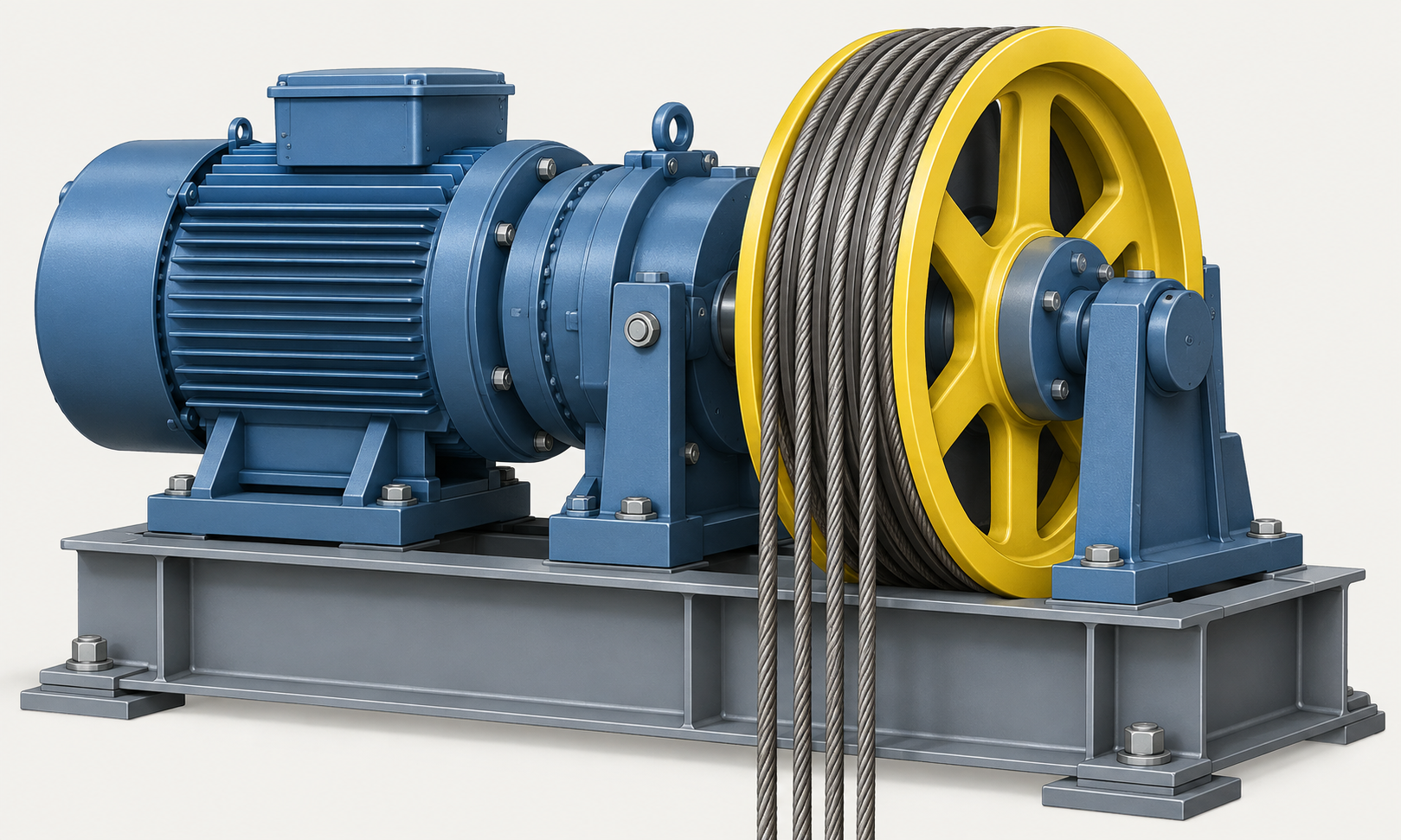

فلکه کششی آسانسور چرخی شیاردار در مجموعه ماشین کششی است که نیروی موتور را از طریق اصطکاک میان شیارها و سیم‌بکسل‌ها منتقل می‌کند. این تماس، حرکت کابین و وزنه تعادل را امکان‌پذیر می‌سازد. سلامت فلکه فقط به نبود ترک یا شکستگی محدود نیست؛ تناسب شیار با طناب، یکنواختی سایش و شرایط نصب نیز در عملکرد آن اهمیت دارند.
برای انتخاب یا تعویض فلکه، مدل ماشین، مشخصات سیم‌بکسل و نقشه قطعه باید همزمان بررسی شوند. دو فلکه با قطر خارجی یکسان ممکن است از نظر اتصال محور، قطر مؤثر، تعداد شیار یا پروفیل شیار برای یکدیگر جایگزین مناسبی نباشند.
فلکه کششی آسانسور در یک نگاه…
| موضوع | نکته اصلی |
| وظیفه فلکه کششی | انتقال نیروی محرکه از طریق تماس اصطکاکی با سیم‌بکسل |
| تفاوت با هرزگرد | فلکه هرزگرد مسیر طناب را هدایت می‌کند و محرک آن نیست. |
| معیار انتخاب | تطبیق ماشین، فلکه، سیم‌بکسل و آرایش تعلیق |
| نشانه مهم فرسودگی | تغییر فرم یا سایش نامساوی شیارها |
| تصمیم تعمیراتی | اندازه‌گیری و ارزیابی طبق مشخصات سازنده |
| اطلاعات سفارش | مدل موتور، نقشه فلکه، مشخصات شیار و سیم‌بکسل |
فلکه کششی آسانسور چگونه کار می‌کند؟
موتور گشتاور تولید می‌کند و آن را به فلکه کششی می‌رساند. سیم‌بکسل‌ها در شیارهای فلکه قرار می‌گیرند و تماس اصطکاکی میان آن‌ها، نیروی لازم برای حرکت را منتقل می‌کند. عملکرد این مجموعه به هندسه شیار، زاویه درگیری طناب، نیروهای دو سمت فلکه و وضعیت سطح تماس وابسته است.
برای فهم عملکرد، دو مفهوم را باید از هم جدا کرد. اختلاف نیروی دو سمت یک طناب روی فلکه، با انتقال نیروی محرکه ارتباط دارد؛ اما نابرابری کشش میان طناب‌های موازی، به توزیع نامساوی بار مربوط است. این نابرابری می‌تواند باعث شود بعضی طناب‌ها و شیارها زودتر از بقیه فرسوده شوند.
آرایش طناب‌بندی نیز مشخص می‌کند سیم‌بکسل از چه مسیرهایی عبور کند و چگونه به کابین و وزنه ارتباط داشته باشد. برای شناخت این بخش، راهنمای سیستم تعلیق کابین آسانسور را ببینید.
تفاوت فلکه کششی و فلکه هرزگرد
فلکه کششی به مجموعه محرکه متصل است و نیروی موتور را به طناب منتقل می‌کند. فلکه هرزگرد با حرکت طناب می‌چرخد و برای هدایت مسیر یا ایجاد آرایش موردنیاز تعلیق به کار می‌رود. هر دو با سیم‌بکسل تماس دارند، اما نقش یکسانی ندارند و نباید صرفاً براساس ظاهر جایگزین یکدیگر شوند.
| ویژگی | فلکه کششی | فلکه هرزگرد |
| نقش اصلی | انتقال نیروی محرکه | هدایت مسیر طناب |
| ارتباط با موتور | عضو مجموعه محرکه | معمولاً غیرمحرک |
| اهمیت شیار | ایجاد کشش متناسب با طراحی | پشتیبانی و هدایت مناسب طناب |
| ارزیابی خرابی | شیار، اتصال و عملکرد کششی | شیار، چرخش و اجزای نگهدارنده |
نام‌گذاری بازار همیشه دقیق نیست. هنگام سفارش مشخص کنید قطعه، فلکه موتور است یا فلکه هدایت‌کننده. برای بررسی کاربردهای قطعه دوم، مطلب انواع فلکه هرزگرد آسانسور توضیحات بیشتری دارد.
انواع شیار فلکه کششی آسانسور
شیار، محل تماس سیم‌بکسل با فلکه است و شکل آن بر قابلیت انتقال نیرو و فشار تماس اثر می‌گذارد. شیار گرد یا U، شیار U آندرکات و شیار V از فرم‌های شناخته‌شده هستند. انتخاب میان آن‌ها باید با محاسبات کشش، مشخصات طناب و طراحی ماشین هماهنگ باشد.
| نوع شیار | شکل کلی | رفتار کلی در شرایط قابل مقایسه |
| U یا گرد | نشیمن منحنی متناسب با طناب | تکیه‌گاه گسترده‌تر و فشار تماس ملایم‌تر |
| U آندرکات | نشیمن گرد با زیر‌بُرش | افزایش قابلیت کشش با تغییر ناحیه تماس |
| V | دو پهلوی مایل | اثر گوه‌ای و فشار تماس بیشتر |
این جدول، جای محاسبات طراحی را نمی‌گیرد. مقدار واقعی کشش و فشار تماس به زاویه‌ها، ابعاد، متریال و شرایط طناب بستگی دارد؛ بنابراین نمی‌توان یک نوع شیار را برای همه آسانسورها بهترین دانست.
در ارزیابی شیار فقط عمق مهم نیست. شعاع یا زاویه پروفیل، کیفیت سطح و نحوه نشستن طناب نیز بررسی می‌شوند. شیار نامتناسب ممکن است تماس را روی ناحیه محدودی متمرکز کند و دوام سیم‌بکسل را کاهش دهد. مشخصات طناب مناسب در راهنمای سیم‌بکسل آسانسور توضیح داده شده است.
زاویه تماس سیم‌بکسل با فلکه چه اهمیتی دارد
زاویه تماس یا زاویه درگیری، گستره زاویه‌ای بخشی از فلکه است که طناب با آن تماس دارد. این زاویه با طول قوس تماس متفاوت است و نباید با زاویه شیار یا زیر‌بُرش اشتباه شود. بررسی آن در کنار هندسه شیار و نیروهای دو سمت طناب، بخشی از ارزیابی کشش است.
زاویه شیار به مقطع محل نشستن طناب مربوط است؛ زاویه تماس به مسیر عبور طناب دور فلکه مربوط می‌شود. ممکن است دو مجموعه شیار مشابه داشته باشند، اما به دلیل تفاوت جانمایی فلکه‌ها، زاویه درگیری طناب در آن‌ها یکسان نباشد.
تغییر محل فلکه هرزگرد می‌تواند مسیر طناب و زاویه تماس را تغییر دهد. این تغییر نباید برای رفع لغزش، بدون بررسی طراحی انجام شود. افزایش تعداد خم‌های طناب نیز باید از نظر دوام و محدودیت‌های سیستم ارزیابی شود.
قطر فلکه و نسبت آن به قطر سیم‌بکسل
قطر فلکه بر میزان خم‌شدن سیم‌بکسل هنگام عبور اثر دارد. نسبت قطر مؤثر فلکه به قطر طناب با D/d بیان می‌شود؛ D قطر مؤثر و d قطر سیم‌بکسل است. انتخاب این نسبت باید با نوع طناب، ماشین و الزامات قابل‌اعمال سیستم هماهنگ باشد و از یک عدد عمومی برای تمام پروژه‌ها استفاده نشود.
قطر خارجی فلکه با قطر مؤثر حرکت طناب یکسان نیست. هنگام تطبیق نقشه یا سفارش قطعه باید مشخص باشد هر عدد به کدام قطر اشاره دارد. مقایسه قطر لبه بیرونی دو فلکه، به‌تنهایی سازگاری آن‌ها را ثابت نمی‌کند.
کوچک‌شدن شعاع خمش می‌تواند خستگی خمشی طناب را افزایش دهد. از سوی دیگر، بزرگ‌کردن فلکه نیز تصمیمی مستقل نیست؛ زیرا با سرعت محیطی، گشتاور لازم، ابعاد ماشین و فضای نصب ارتباط دارد. انتخاب صحیح باید مجموعه این روابط را در نظر بگیرد.
در تعویض قطعه، جاگرفتن سیم‌بکسل داخل شیار معیار کافی نیست. قطر طناب، پروفیل شیار، قطر مؤثر فلکه و شرایط تعلیق باید با هم تطبیق داده شوند.
جنس فلکه و تفاوت مدل‌های گیرلس و گیربکس
جنس، سختی و کیفیت ساخت فلکه باید برای تماس مداوم با طناب و بارگذاری ماشین مناسب باشد. فلکه‌ها بسته به طرح سازنده می‌توانند از چدن یا فولاد با مشخصات معین ساخته شوند. نام جنس به‌تنهایی کافی نیست؛ کیفیت شیار و سازگاری آن با سیم‌بکسل نیز باید بررسی شود.
سخت‌تر بودن سطح همیشه به معنی انتخاب بهتر نیست. هندسه صحیح شیار، کیفیت ماشین‌کاری و مشخصات طناب در کنار سختی اهمیت دارند. اعلام سختی یا گرید متریال بدون مدرک محصول، مبنای مناسبی برای مقایسه نیست.
در ماشین گیرلس، گشتاور بدون گیربکس به فلکه منتقل می‌شود؛ در ماشین گیربکسی، مجموعه گیربکس در مسیر انتقال قدرت قرار دارد. تفاوت طراحی می‌تواند نوع اتصال، ابعاد و موقعیت فلکه را تغییر دهد. عبارت «مناسب موتور گیرلس» یا «مناسب موتور گیربکس» باید با نام مدل و نقشه تکمیل شود.
برای انتخاب قطعه جایگزین، اطلاعات همان ماشین مبنا قرار گیرد. راهنمای انتخاب موتور آسانسور به شناخت تفاوت ماشین‌ها کمک می‌کند، اما تأیید سازگاری فلکه به مشخصات مدل دقیق نیاز دارد.
علائم ساییدگی و خرابی فلکه کششی
سایش فلکه بیشتر در شیارهای تماس با طناب بررسی می‌شود. تغییر شکل شیار، تفاوت محل نشستن سیم‌بکسل‌ها یا آسیب سطحی می‌تواند نیاز به ارزیابی تخصصی را نشان دهد. صدا و لرزش نیز ممکن است همراه خرابی باشند، اما به‌تنهایی ثابت نمی‌کنند که علت مشکل، فلکه کششی است.
| نشانه | احتمال قابل بررسی | بررسی تخصصی لازم |
| سایش بیشتر یک شیار | نابرابری کشش یا تفاوت هندسه | اندازه‌گیری شیار و کشش طناب‌ها |
| نشستن متفاوت طناب‌ها | تفاوت قطر طناب یا پروفیل شیار | تطبیق ابعاد طناب و شیار |
| سایش زودهنگام طناب نو | عدم تطابق با شیار موجود | کنترل پروفیل و قطر مؤثر |
| صدای غیرعادی یا لرزش | مشکل تماس، نصب یا اجزای دیگر | بررسی مجموعه محرکه و تعلیق |
| ترک یا شکستگی | احتمال آسیب سازه‌ای قطعه | توقف بهره‌برداری و ارزیابی فوری |
این نشانه‌ها برای تشخیص قطعی از روی عکس یا صدای کابین کافی نیستند. در صورت مشاهده ترک، شکستگی، حرکت غیرعادی یا لغزش مشکوک، استفاده متوقف و موضوع به سرویسکار اعلام شود. مدیر ساختمان نباید برای بررسی یا آزمایش وارد بخش محرکه شود.
علت سایش نامساوی شیارهای فلکه
سایش نامساوی می‌تواند از نابرابری کشش طناب‌های موازی، تفاوت هندسه شیارها یا هم‌راستایی نامناسب ناشی شود. وضعیت سطح و قطر طناب نیز مؤثر است. اگر علت اولیه برطرف نشود، تعویض فلکه یا سیم‌بکسل ممکن است فقط برای مدتی نشانه‌ها را کاهش دهد و فرسودگی دوباره ظاهر شود.
عمیق‌شدن یک شیار می‌تواند قطر مؤثر حرکت طناب را تغییر دهد. در نتیجه، رفتار آن طناب با طناب‌های مجاور متفاوت می‌شود و تماس و سایش نامتوازن ادامه پیدا می‌کند. به همین دلیل، بررسی یک شیار باید همراه با مقایسه سایر شیارها انجام شود.
عوامل مهم در ارزیابی عبارت‌اند از:
- یکنواختی کشش میان طناب‌های موازی.
- تطابق قطر و ساختار طناب‌ها با شیارها.
- هم‌راستایی فلکه‌ها و مسیر ورود و خروج طناب.
- وضعیت سطح، آلودگی و روانکاری مطابق دستورالعمل طناب.
- کیفیت ماشین‌کاری و شرایط بهره‌برداری مجموعه.
پایداری محل استقرار ماشین نیز در بررسی جانمایی و هم‌راستایی اهمیت دارد. نقش پایه و تکیه‌گاه‌ها در مطلب شاسی موتور آسانسور تشریح شده است.
علت لغزش سیم‌بکسل روی فلکه کششی
لغزش غیرمجاز زمانی مطرح می‌شود که تماس میان طناب و شیار نتواند نیروی لازم را در شرایط مورد بررسی منتقل کند. سایش، عدم تطابق شیار و طناب، آلودگی یا تغییر شرایط تماس از عوامل قابل بررسی‌اند. تشخیص باید براساس رفتار واقعی مجموعه و مدارک ماشین انجام شود، نه فقط ظاهر فلکه.
برای رفع لغزش نباید سطح شیار را خودسرانه زبر کرد، طناب را با مواد نامشخص تمیز کرد یا مسیر آن را تغییر داد. روانکاری نیز موضوعی تخصصی است؛ استفاده از ماده نامناسب یا مقدار نامتناسب می‌تواند شرایط تماس را تغییر دهد. دستورالعمل سازنده طناب و ماشین باید مبنای اقدام باشد.
کشش بیشتر در همه شرایط هدف طراحی نیست. مجموعه باید عملکرد کششی موردنیاز و الزامات ایمنی را با هم تأمین کند. بنابراین تغییر شیار برای افزایش اصطکاک، بدون محاسبه و تأیید، راه‌حل قابل اتکایی نیست.
بررسی تخصصی و تصمیم میان تراش و تعویض فلکه
تصمیم درباره تراش یا تعویض باید پس از اندازه‌گیری شیار و بررسی وضعیت قطعه گرفته شود. سایش سطحی، تغییر پروفیل و ترک سازه‌ای یک نوع خرابی نیستند. امکان ماشین‌کاری مجدد به مجوز سازنده و حفظ ابعاد، هندسه و ویژگی‌های لازم پس از تراش وابسته است.
در بازرسی چه مواردی بررسی می‌شود
متخصص پروفیل و یکنواختی شیارها، قطر مؤثر، وضعیت طناب و مشخصات اتصال را بررسی می‌کند. ابزار اندازه‌گیری باید با شکل شیار متناسب باشد. حدود پذیرش از مدارک سازنده یا الزامات قابل‌اعمال استخراج می‌شوند؛ یک میزان سایش عمومی برای همه فلکه‌ها مناسب نیست.
چه زمانی تراش قابل بررسی است
اگر سازنده ماشین‌کاری مجدد را مجاز بداند، باید مشخص شود پس از اصلاح، پروفیل شیار و ابعاد قطعه در محدوده قابل‌قبول باقی می‌مانند. وضعیت سخت‌کاری یا لایه سطحی نیز باید در تصمیم لحاظ شود. تراش الزاماً دوام قطعه نو را بازنمی‌گرداند.
چه زمانی موضوع فراتر از اصلاح شیار است
ترک، شکستگی یا آسیب سازه‌ای نباید در فهرست عیوبی قرار گیرد که صرفاً با تراش برطرف می‌شوند. این موارد به ارزیابی مستقل و تصمیم فنی درباره ادامه استفاده یا تعویض نیاز دارند. همچنین اگر اصلاح شیار باعث خروج ابعاد از حدود مجاز شود، تراش گزینه قابل‌قبولی نیست.
در راهنمای فنی سیم‌بکسل و فلکه‌های کششی PFEIFER DRAKO، بر کنترل پروفیل شیار هنگام تعویض طناب و بررسی پیامدهای ماشین‌کاری مجدد تأکید شده است. این بررسی باید با دستورالعمل ماشین مورد استفاده تکمیل شود.
آیا همراه فلکه باید سیم‌بکسل هم تعویض شود
فلکه و سیم‌بکسل باید همزمان ارزیابی شوند، اما تصمیم تعویض هرکدام به وضعیت واقعی و دستورالعمل مربوط بستگی دارد. نصب طناب نو روی شیار نامتناسب می‌تواند عمر آن را کاهش دهد. استفاده از طناب فرسوده روی فلکه جدید نیز ممکن است به تماس نامناسب و فرسودگی زودهنگام منجر شود.
پیش از تحویل کار، مشخص شود علت خرابی قبلی چه بوده و چه اقدامی برای رفع آن انجام شده است. اگر فقط قطعه تعویض شود و نابرابری کشش یا عدم هم‌راستایی باقی بماند، امکان تکرار مشکل وجود دارد.
قیمت و اطلاعات لازم برای سفارش فلکه کششی

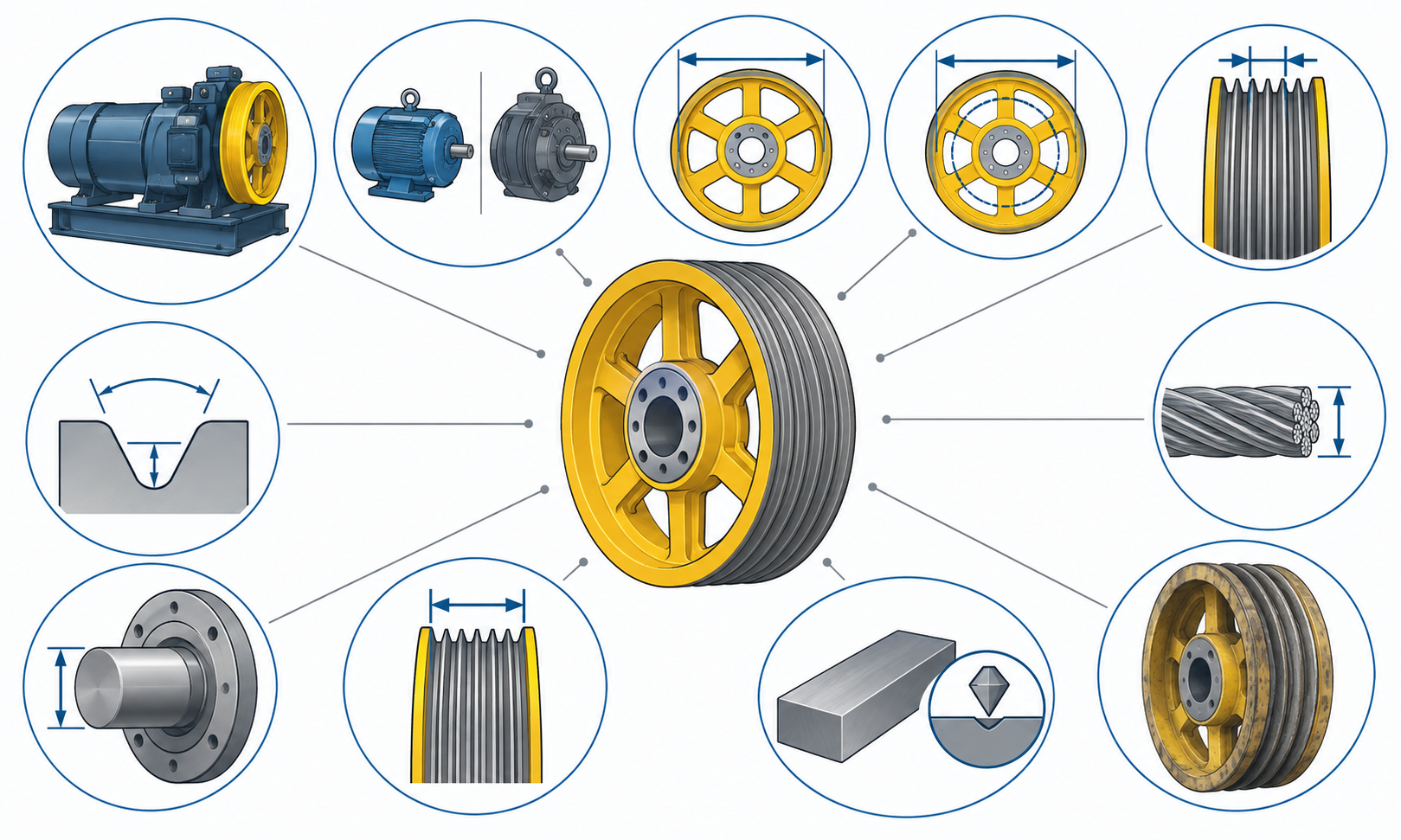

قیمت فلکه کششی به مدل ماشین، ابعاد، جنس، عملیات سطحی و جزئیات ماشین‌کاری وابسته است. تعداد و پروفیل شیارها و نوع اتصال نیز باید مشخص باشند. برای مقایسه پیشنهادها، ابتدا یکسان‌بودن مشخصات و اقلام تحویلی بررسی شود؛ مشابه‌بودن عکس یا قطر خارجی، برای مقایسه فنی کافی نیست.
| اطلاعات سفارش | کاربرد | منبع مناسب |
| برند و مدل دقیق ماشین | شناسایی قطعه سازگار | پلاک و مدارک ماشین |
| قطر خارجی و مؤثر | تطبیق ابعاد و مسیر طناب | نقشه سازنده و اندازه‌گیری تخصصی |
| تعداد و فاصله شیارها | تطبیق با آرایش طناب‌ها | نقشه فلکه |
| پروفیل و ابعاد شیار | بررسی تماس با طناب | مشخصات فنی سازنده |
| نوع و قطر سیم‌بکسل | تطبیق طناب و شیار | مدارک طناب و بازرسی |
| اتصال محور و عرض قطعه | تطبیق مکانیکی | نقشه و کاتالوگ ماشین |
در استعلام مشخص کنید قیمت شامل چه مواردی است: خود فلکه، قطعات اتصال، حمل، نصب یا خدمات دیگر. هزینه تراش نیز بدون بررسی امکان فنی و حدود مجاز، نباید با قیمت تعویض مقایسه شود.
برای استعلام از گروه صنعتی مگا، مدل ماشین و مدارک موجود را همراه با شرح علت تعویض ارائه کنید. اندازه‌گیری قطعه و ثبت وضعیت شیارها باید توسط فرد متخصص انجام شود تا انتخاب براساس اطلاعات واقعی باشد.
سوالات متداول درباره فلکه کششی آسانسور
آیا فلکه موتور همان فلکه کششی است؟
در ماشین کششی، معمولاً منظور از فلکه موتور همان قطعه شیارداری است که نیروی محرکه را به طناب منتقل می‌کند. هنگام سفارش، مدل ماشین و مشخصات قطعه نیز باید ذکر شوند.
بهترین نوع شیار فلکه کدام است؟
یک نوع شیار برای همه سیستم‌ها بهترین نیست. شکل شیار باید با طناب، زاویه تماس و محاسبات کشش همان ماشین هماهنگ باشد.
آیا قطر یکسان برای جایگزینی دو فلکه کافی است؟
خیر. قطر مؤثر، نوع اتصال، عرض، تعداد و فاصله شیارها و پروفیل آن‌ها نیز باید تطبیق داده شوند.
آیا صدای آسانسور نشانه خرابی فلکه است؟
ممکن است با مشکل تماس فلکه و طناب ارتباط داشته باشد، اما صدا منشأهای دیگری نیز دارد. تشخیص به بررسی تخصصی مجموعه نیاز دارد.
آیا هر فلکه ساییده‌شده‌ای قابل تراش است؟
خیر. مجازبودن ماشین‌کاری و باقی‌ماندن ابعاد و ویژگی‌های قطعه در محدوده قابل‌قبول باید تأیید شود. ترک و آسیب سازه‌ای نیز موضوعی مستقل هستند.
آیا تعویض سیم‌بکسل مشکل شیار را برطرف می‌کند؟
خیر. اگر شیار نامتناسب یا آسیب‌دیده باشد، طناب جدید نیز ممکن است زودتر فرسوده شود. وضعیت هر دو باید پیش از تصمیم تعمیراتی بررسی شود.
جمع‌بندی
فلکه کششی یکی از اجزای تعیین‌کننده در انتقال نیروی موتور به سیستم تعلیق آسانسور است. عملکرد مناسب آن به تناسب میان قطر فلکه، هندسه شیارها، زاویه تماس، مشخصات سیم‌بکسل و شرایط نصب وابسته است.
سایش شیارها نباید فقط به‌عنوان خرابی مستقل فلکه دیده شود. اختلاف کشش طناب‌ها، وضعیت سیم‌بکسل یا مشکلات هم‌راستایی می‌توانند عامل اصلی سایش نامتقارن باشند و اگر علت ریشه‌ای اصلاح نشود، فلکه یا سیم‌بکسل جدید نیز دوباره دچار استهلاک خواهد شد.
برای سفارش یا جایگزینی فلکه کششی، مشخصات موتور، تعداد و فرم شیارها، قطر سیم‌بکسل، ابعاد محور و وضعیت قطعه موجود باید دقیق بررسی شود. برای بررسی قطعه متناسب با پروژه، اطلاعات فنی ماشین را در اختیار گروه صنعتی مگا قرار دهید تا تطبیق فنی قطعه بر اساس اطلاعات واقعی انجام شود.
