بافر آسانسور یا ضربه‌گیر، قطعه‌ای ایمنی در انتهای مسیر حرکت کابین یا وزنه تعادل است که هنگام تماس در شرایط طراحی‌شده، انرژی حرکت را مدیریت و شدت برخورد را کاهش می‌دهد. کابین در توقف‌های روزمره نباید با بافر برخورد کند؛ این قطعه برای توقف عادی آسانسور یا جایگزینی ترمز و پاراشوت طراحی نشده است.
انتخاب بافر به سرعت، محدوده جرم مجاز، کورس و شرایط نصب وابسته است. شباهت ظاهر یا یکسان‌بودن ارتفاع دو ضربه‌گیر، به معنی یکسان‌بودن عملکرد آن‌ها نیست. برای سفارش یا تعویض، باید مشخصات محصول با مدارک فنی همان آسانسور تطبیق داده شود.
بافر آسانسور در یک نگاه
| موضوع | نکته مهم |
| وظیفه بافر | کاهش شدت برخورد در انتهای مسیر و در محدوده عملکرد طراحی‌شده |
| انواع رایج | پلی‌یورتان، هیدرولیکی و فنری مطابق طراحی سیستم |
| محل عملکرد | انتهای مسیر کابین یا وزنه تعادل؛ آرایش نصب تابع محصول و نقشه است. |
| معیار انتخاب | سرعت، محدوده جرم، کورس، تعداد بافرها و جانمایی |
| کورس | جابه‌جایی یا فشردگی مؤثر هنگام عملکرد، متفاوت از ارتفاع کلی |
| پس از برخورد | توقف استفاده و بررسی علت برخورد و سلامت مجموعه |
بافر آسانسور چیست و چه نقشی در ایمنی دارد؟
بافر یک تجهیز مکانیکی برای مدیریت انرژی در انتهای مسیر حرکت است. اگر کابین یا وزنه تعادل به نقطه برخورد پیش‌بینی‌شده برسد، بافر باید در محدوده مشخصات خود واکنش کنترل‌شده ایجاد کند. عملکرد آن بخشی از طراحی ایمنی آسانسور است و به سلامت سایر تجهیزات و رعایت شرایط نصب وابسته می‌ماند.
در حرکت معمول، سیستم کنترل و ترمز ماشین، توقف در طبقات را مدیریت می‌کنند. تماس با بافر بخشی از عملکرد روزمره نیست و اگر در بهره‌برداری رخ دهد، باید علت آن مشخص شود. بزرگ‌ترکردن بافر نیز جای رفع اشکال کنترل حرکت یا جانمایی را نمی‌گیرد.
بافر به‌تنهایی تضمین‌کننده توقف هر سقوط یا حفاظت در هر سرعتی نیست. برای شناخت وظایف مکمل تجهیزات، مطلب سیستم ایمنی آسانسور نقش اجزای این مجموعه را توضیح می‌دهد.
تفاوت بافر با گاورنر و پاراشوت
بافر در نقطه انتهایی مسیر و هنگام تماس عمل می‌کند؛ گاورنر و پاراشوت وظایف دیگری در کنترل شرایط خطرناک حرکت دارند. به همین دلیل، سالم‌بودن ضربه‌گیر دلیل کافی برای سالم‌بودن کل سیستم ایمنی نیست و خرابی یک تجهیز را نمی‌توان با تقویت یا تعویض تجهیز دیگر جبران کرد.
گاورنر با پایش سرعت و ارتباط با مکانیزم ایمنی، در فعال‌شدن پاراشوت در شرایط مربوط نقش دارد. بافر قرار نیست جای این عملکرد را در طول مسیر چاه بگیرد. تفاوت این اجزا در راهنمای گاورنر و ترمز ایمنی آسانسور بررسی شده است.
همچنین وجود بافر در چاهک، به‌تنهایی به معنی تأمین فضای پناه ایمن برای سرویسکار نیست. فضاهای ایمنی، موقعیت اجزا و شرایط ورود به چاهک باید جداگانه مطابق طراحی و الزامات پروژه بررسی شوند.
انواع بافر آسانسور و تفاوت عملکرد آن‌ها
بافرها را می‌توان براساس سازوکار مدیریت انرژی و ساختار محصول دسته‌بندی کرد. از نظر عملکرد، اصطلاحات ذخیره‌کننده یا انباشت‌کننده انرژی و مستهلک‌کننده انرژی به کار می‌روند. از نظر ساختار، نام‌هایی مانند پلی‌یورتان، فنری و هیدرولیکی رایج‌اند. نام جنس یا ساختار، به‌تنهایی محدوده مجاز کاربرد محصول را مشخص نمی‌کند.
| نوع بافر | سازوکار اصلی | نکته مهم در انتخاب |
| پلی‌یورتان | تغییر شکل کنترل‌شده ماده با رفتار وابسته به مدل | محدوده جرم و سرعت مجاز همان محصول بررسی شود. |
| فنری | ذخیره انرژی با تغییر شکل الاستیک فنر | کاربرد و رفتار بازگشت مطابق طراحی تأیید شود. |
| هیدرولیکی | استهلاک انرژی با مقاومت جریان سیال | کورس، محدوده جرم و مکانیزم بازگشت بررسی شود. |
در بافر ذخیره‌کننده، تغییر شکل ارتجاعی در مدیریت انرژی نقش اصلی دارد. در نوع مستهلک‌کننده، بخش عمده انرژی از طریق سازوکاری مانند مقاومت هیدرولیکی تلف می‌شود. اصطلاح عمومی «جذب انرژی» برای توضیح تفاوت این دو به‌اندازه کافی دقیق نیست.
وجود فنر در یک بافر هیدرولیکی نیز الزاماً آن را به بافر فنریِ ذخیره‌کننده انرژی تبدیل نمی‌کند؛ فنر ممکن است وظیفه بازگرداندن پیستون را داشته باشد. طبقه‌بندی باید از مدارک سازنده خوانده شود.
بافر پلی‌یورتان آسانسور چگونه کار می‌کند
بافر پلی‌یورتان با تغییر شکل بدنه پلیمری در برابر بار واکنش نشان می‌دهد. رفتار آن به ترکیب ماده، هندسه و مشخصات مدل وابسته است. به همین دلیل، یک قطعه لاستیکی یا پلیمری با ابعاد مشابه را نمی‌توان بدون تأیید فنی جایگزین ضربه‌گیر اصلی کرد؛ ظاهر مشابه، عملکرد یکسان را تضمین نمی‌کند.
این نوع مدار روغن ندارد، اما بی‌نیاز از بازرسی نیست. ترک، پارگی، جداشدن از پایه و تغییر شکل دائمی از مواردی هستند که باید بررسی شوند. سلامت ظاهری نیز به‌تنهایی تطابق محدوده عملکرد را ثابت نمی‌کند؛ شناسایی مدل و مدارک آن همچنان لازم است.
سازنده Henning در معرفی بافرهای ذخیره‌کننده انرژی پلی‌یورتان، برای مدل‌های مختلف دیتاشیت جداگانه ارائه می‌کند. این تفکیک نشان می‌دهد انتخاب باید به مشخصات همان مدل متکی باشد.
بافر هیدرولیکی آسانسور چگونه کار می‌کند
در بافر هیدرولیکی، حرکت پیستون باعث جابه‌جایی سیال از مسیرهای کنترل‌شده می‌شود و مقاومت این جریان به استهلاک انرژی کمک می‌کند. عملکرد را نباید صرفاً «فشرده‌شدن روغن» توصیف کرد. طراحی مسیر سیال، کورس و محدوده بارگذاری تعیین می‌کنند قطعه در چه شرایطی عملکرد مورد انتظار را داشته باشد.
| جزء | وظیفه کلی |
| بدنه و سیلندر | نگهداری و هدایت مجموعه داخلی |
| پیستون و میله | انتقال حرکت در طول کورس |
| سیال و مسیرهای عبور | ایجاد مقاومت کنترل‌شده و استهلاک انرژی |
| آب‌بندی‌ها | حفظ شرایط کاری و کنترل نشتی |
| مکانیزم بازگشت | بازگرداندن مجموعه مطابق طراحی |
| کلید پایش در مدل‌های مربوط | کنترل وضعیت بازگشت یا آماده‌بودن بافر |
نوع مکانیزم بازگشت و وجود کلید پایش به مدل وابسته است. در محصولی که چنین کنترلی دارد، بررسی صرفِ ظاهر بدنه کافی نیست؛ مدار و عملکرد کلید نیز باید طبق دستورالعمل سازنده بررسی شوند.
افزودن روغن، تغییر نوع سیال یا بازکردن قطعه نباید تجربی انجام شود. نوع و مقدار سیال و روش سرویس از مدارک همان بافر استخراج می‌شود.
بافر کابین و وزنه تعادل کجا نصب می‌شوند
در آرایش رایج، بافرها در چاهک و در مسیر برخورد پیش‌بینی‌شده کابین یا وزنه قرار دارند. با این حال، بعضی مدل‌ها طبق دستورالعمل سازنده می‌توانند روی کابین یا وزنه نصب شوند. محل نصب، تکیه‌گاه و سطح مقابل باید به‌صورت یک مجموعه با نقشه و مشخصات محصول هماهنگ باشند.
تعداد ضربه‌گیرها برای همه آسانسورها ثابت نیست. نقشه باید مشخص کند هر مجموعه متحرک از چه تعداد بافر و با چه آرایشی استفاده می‌کند. نصب چند بافر کنار هم نیز نباید بدون بررسی توزیع بار و تأیید طرح انجام شود.
بافر کابین و بافر وزنه لزوماً مشخصات یکسانی ندارند؛ جرم و شرایط بارگذاری آن‌ها باید جداگانه کنترل شود. برای درک ارتباط این بخش با طراحی سیستم، مطلب مکانیزم وزنه تعادل آسانسور را ببینید.
تغییر ارتفاع پایه یا جابه‌جایی بافر برای حل مشکل کمبود فضا، تصمیمی مستقل از طراحی نیست. این تغییر می‌تواند نقطه برخورد و فضای عملکرد مجموعه را تغییر دهد.
کورس بافر و تفاوت آن با ارتفاع و فاصله نصب
کورس بافر مقدار جابه‌جایی یا فشردگی مؤثر آن هنگام عملکرد است. این مقدار با ارتفاع قطعه در حالت آزاد، ارتفاع پس از فشردگی و فاصله تا نقطه برخورد تفاوت دارد. اشتباه‌گرفتن این اندازه‌ها می‌تواند باعث انتخاب محصولی شود که در فضای موجود، شرایط عملکرد لازم را ندارد.
| مشخصه | معنی |
| ارتفاع آزاد | ارتفاع بافر در حالت اولیه طبق نقشه محصول |
| کورس | مقدار حرکت یا فشردگی مؤثر پیش‌بینی‌شده |
| ارتفاع فشرده | ارتفاع باقی‌مانده در حالت فشردگی مشخص‌شده |
| فاصله تا سطح برخورد | فاصله موجود در جانمایی پیش از تماس |
| ارتفاع پایه | اندازه تکیه‌گاه که جزئی از نصب است |
برای مثال، دو بافر ممکن است ارتفاع آزاد مشابهی داشته باشند، اما کورس یا ارتفاع فشرده آن‌ها متفاوت باشد. بنابراین جایگزینی تنها براساس اندازه‌گیری ارتفاع قطعه قدیمی کافی نیست.
در تطبیق نقشه، مرجع اندازه‌گیری هر بعد باید روشن باشد. مقادیر مجاز و فاصله‌های ایمنی از نقشه، مدارک سازنده و الزامات پروژه گرفته می‌شوند؛ یک عدد ثابت برای همه آرایش‌ها مناسب نیست.
انتخاب بافر براساس سرعت و محدوده جرم
انتخاب بافر باید هم سرعت و هم محدوده جرم مجاز محصول را پوشش دهد. ظرفیت نامی کابین فقط بخشی از اطلاعات لازم است و با جرم مورد استفاده در بررسی بافر یکسان نیست. جرم کابین، بار، وزنه تعادل و آرایش بافرها باید مطابق روش طراحی و مدارک فنی بررسی شوند.
فقط حداکثر جرم را کنترل نکنید. بعضی مدل‌ها حداقل جرم مجاز نیز دارند و مناسب‌بودن محصول باید در کل محدوده موردنیاز ارزیابی شود. در مجموعه چندبافری، تبدیل بار کل به بار هر بافر نیز به آرایش و نحوه توزیع بار وابسته است.
سرعت نامی آسانسور و سرعت برخورد مبنای تأیید بافر نیز نباید بدون توجه به تعاریف مدارک با یکدیگر جایگزین شوند. راهنمای سرعت آسانسور به شناخت مشخصات حرکت کمک می‌کند، اما انتخاب ضربه‌گیر به بررسی فنی همان سیستم نیاز دارد.
روند انتخاب باید این موارد را روشن کند:
- مدل مناسب برای سرعت و شرایط برخورد طراحی‌شده.
- انطباق حداقل و حداکثر جرم مجاز.
- کورس و ابعاد متناسب با جانمایی و فضاهای ایمنی.
- تعداد بافرها و آرایش تأییدشده آن‌ها.
- شرایط محیطی و جهت نصب مجاز محصول.
- سازگاری مدار پایش، در مدل‌هایی که این قابلیت را دارند.
پلاک و مدارک بافر چه اطلاعاتی باید داشته باشند
برای شناسایی و تطبیق بافر، اطلاعات پلاک باید همراه با دیتاشیت و مدارک محصول بررسی شود. همه مشخصات الزاماً روی یک برچسب درج نمی‌شوند. اگر پلاک ناخواناست، انتخاب براساس رنگ، شکل یا اندازه کافی نیست و باید مدل از مدارک آسانسور یا سازنده شناسایی شود.
| اطلاعات | کاربرد در بررسی |
| سازنده و مدل | شناسایی دقیق قطعه و مدارک مربوط |
| شماره شناسایی یا سریال در صورت وجود | پیگیری محصول و سوابق |
| محدوده سرعت | تطبیق با شرایط طراحی |
| حداقل و حداکثر جرم | بررسی دامنه بارگذاری مجاز |
| کورس و ابعاد | کنترل جانمایی و فضای عملکرد |
| مدارک آزمون یا تأییدیه مرتبط | بررسی انطباق محصول با الزامات پروژه |
| دستورالعمل نصب و سرویس | تعیین روش نگهداری و محدودیت‌های کاربرد |
عکس پلاک و قطعه می‌تواند به شناسایی کمک کند، اما تهیه آن از داخل چاهک باید توسط فرد مجاز و در شرایط ایمن انجام شود. برای استعلام اولیه، مدارک موجود پروژه نیز قابل استفاده‌اند.

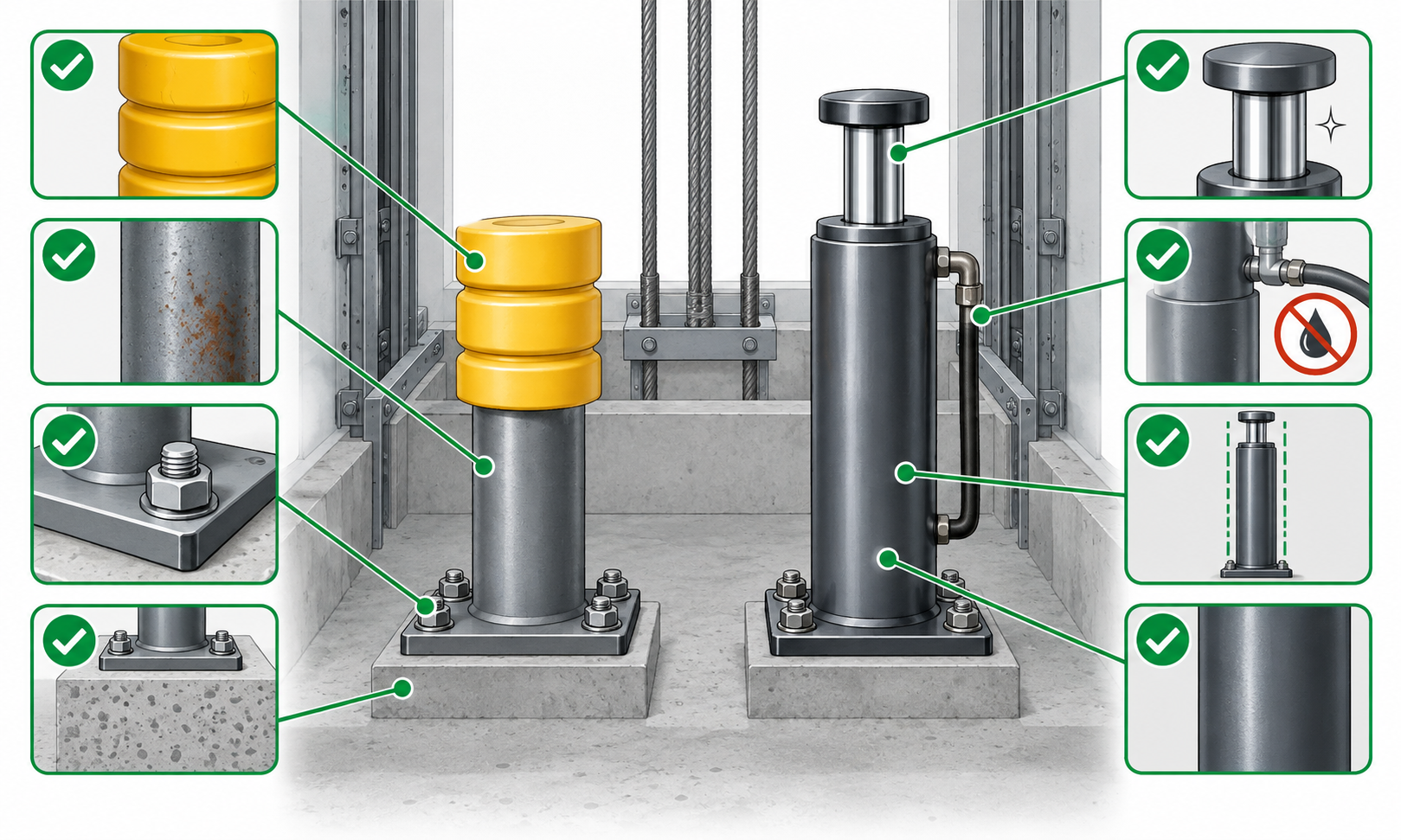

نکات نصب و بازرسی بافر آسانسور
در ارزیابی نصب، وجود فیزیکی بافر کافی نیست. مدل، تکیه‌گاه، هم‌راستایی نقطه برخورد و فضای عملکرد باید با طرح هماهنگ باشند. وضعیت اتصالات و اجزای پایش نیز در مدل‌های مربوط بررسی می‌شود. تأیید محصول به‌تنهایی، نصب صحیح آن را ثابت نمی‌کند و هر دو موضوع باید کنترل شوند.
موارد مهم شامل محکم‌بودن اتصال مطابق دستورالعمل، نبود مانع در محدوده حرکت و حفظ فضاهای ایمنی است. در مدل هیدرولیکی، وضعیت نشتی و بازگشت مجموعه نیز بررسی می‌شود؛ در نوع پلی‌یورتان، سلامت بدنه و اتصال اهمیت دارد.
الزامات دقیق به نوع آسانسور و ضوابط قابل‌اعمال پروژه وابسته‌اند. در فرآیند تأییدیه استاندارد آسانسور، مدارک و وضعیت نصب تجهیزات ایمنی باید متناسب با موضوع بازرسی بررسی شوند.
علائم خرابی و زمان تعمیر یا تعویض بافر

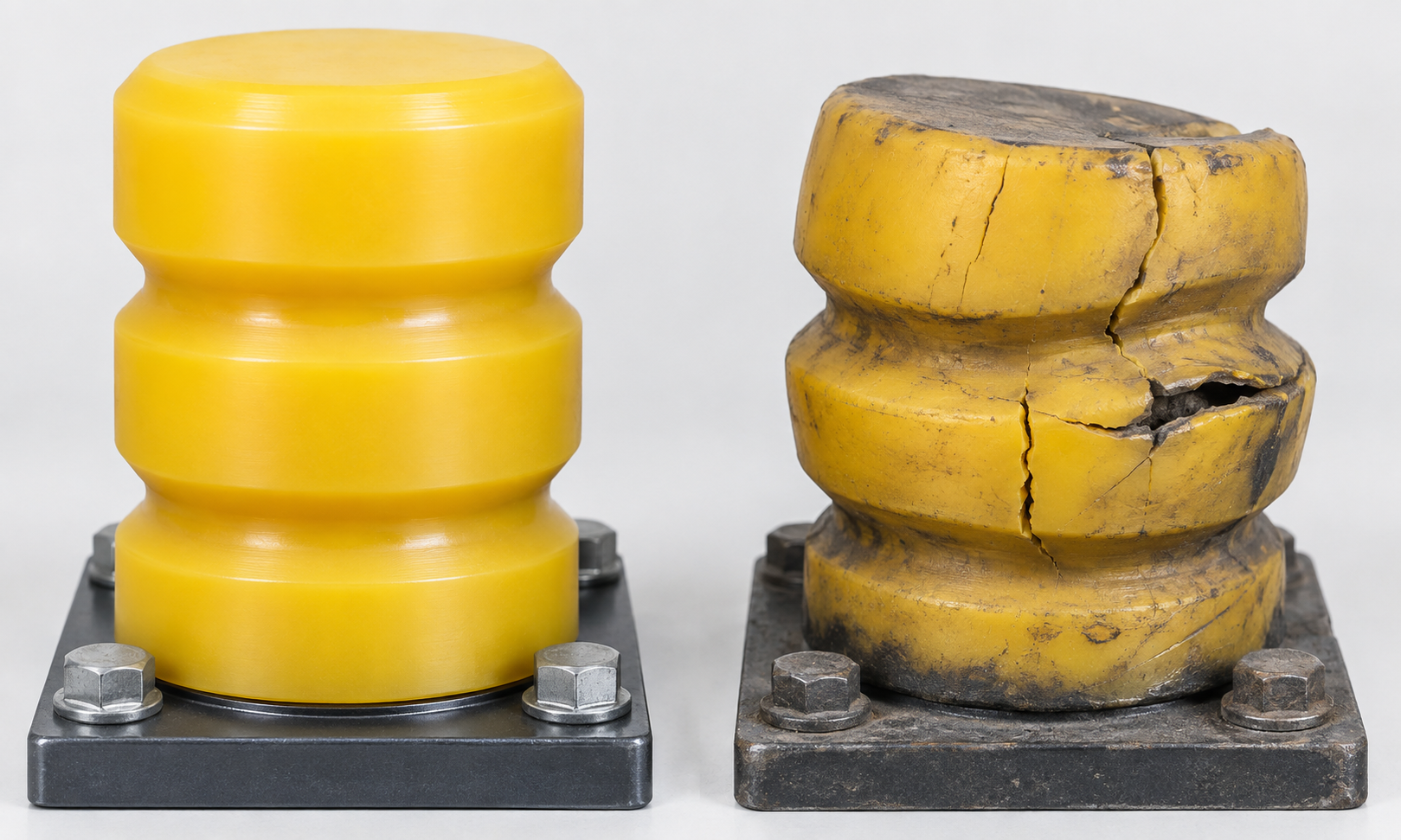

ترک، تغییر شکل دائمی، نشتی یا آسیب اتصال، نشانه‌هایی برای ارزیابی تخصصی هستند. نوع آسیب و نتیجه بازرسی تعیین می‌کنند تعمیر مجاز است یا قطعه باید تعویض شود. برای همه بافرها عمر ثابت وجود ندارد و سالم‌بودن ظاهر نیز جای بررسی مشخصات و عملکرد را نمی‌گیرد.
| نشانه | نوع بافر یا بخش مرتبط | موضوع بررسی |
| پارگی یا له‌شدگی دائمی | پلی‌یورتان | سلامت ماده و قابلیت ادامه استفاده |
| نشتی سیال | هیدرولیکی | آب‌بندی و شرایط عملکرد |
| بازنگشتن به وضعیت اولیه | مکانیزم بازگشت | نقص مکانیکی یا شرایط غیرمجاز |
| خوردگی یا کج‌شدگی | بدنه، میله یا پایه | میزان آسیب و اثر آن بر عملکرد |
| شل‌شدن یا شکست اتصال | انواع بافر | سلامت تکیه‌گاه و اتصال |
| اشکال کلید پایش | مدل‌های مجهز | عملکرد کلید و مدار مربوط |
تعمیر تنها زمانی مطرح است که سازنده آن را مجاز بداند و روش مشخصی داشته باشد. چسباندن بدنه پلیمری، تغییر فنر یا افزودن سیال نامشخص، جای تعمیر تأییدشده را نمی‌گیرد. نوسازی آسانسور نیز ممکن است تطبیق دوباره بافر را لازم کند، حتی اگر قطعه قبلی آسیب ظاهری نداشته باشد.
پس از برخورد کابین یا وزنه با بافر چه باید کرد
اگر برخورد در زمان بهره‌برداری رخ دهد یا احتمال آن مطرح باشد، استفاده از آسانسور باید تا بررسی متخصص متوقف شود. هدف بررسی فقط بازگرداندن بافر به حالت اولیه نیست؛ علت رسیدن کابین یا وزنه به نقطه برخورد و سلامت اجزای درگیر نیز باید مشخص شود.
مدیر ساختمان باید زمان رخداد، وضعیت حرکت و نشانه‌های مشاهده‌شده را به شرکت سرویس اعلام کند. ورود به چاهک، آزمایش دوباره حرکت یا دستکاری قطعه برای بررسی بازگشت، اقدام مناسبی برای کاربر نیست.
شرکت مسئول باید وضعیت بافر، پایه، محل تماس و تجهیزات مرتبط با کنترل حرکت را بررسی کند. ادامه بهره‌برداری پس از انجام ارزیابی‌ها و اقدامات لازم مجاز خواهد بود؛ نبود شکستگی آشکار، به‌تنهایی برای این تصمیم کافی نیست.
قیمت بافر آسانسور و اطلاعات لازم برای سفارش
قیمت بافر به نوع، مدل، محدوده عملکرد، کورس و اقلام همراه وابسته است. مقایسه دو قیمت زمانی مفید است که مشخصات فنی و دامنه تأمین یکسان باشند. محصول ارزان‌تر با محدوده جرم یا سرعت نامناسب، گزینه قابل جایگزینی نیست؛ حتی اگر از نظر ظاهر در محل نصب جا بگیرد.
برای استعلام، اطلاعات زیر آماده شود:
- مدل ماشین یا مشخصات فنی آسانسور و سرعت نامی.
- اطلاعات جرم و بارگذاری موردنیاز طبق مدارک طراحی.
- محل استفاده برای کابین یا وزنه و تعداد بافرها.
- نقشه جانمایی، کورس و محدودیت‌های ابعادی.
- مدل و اطلاعات پلاک قطعه قبلی، در پروژه تعویض.
- علت تعویض و گزارش بازرسی، در صورت وجود.
در پیش‌فاکتور روشن شود پایه، اتصالات، کلید پایش یا خدمات نصب در قیمت وجود دارند یا جداگانه محاسبه می‌شوند. برای بررسی گزینه متناسب در گروه صنعتی مگا، اطلاعات فنی پروژه و مدارک بافر را مبنای استعلام قرار دهید تا تطبیق قطعه پیش از خرید انجام شود.
سوالات متداول درباره بافر آسانسور
آیا بافر و ضربه‌گیر آسانسور یک قطعه‌اند؟
در این کاربرد، بله. منظور ضربه‌گیر انتهای مسیر کابین یا وزنه تعادل است؛ نه لرزه‌گیر موتور یا قطعات ضربه‌گیر درب.
بافر پلی‌یورتان بهتر است یا هیدرولیکی؟
انتخاب به محدوده سرعت و جرم، کورس و طراحی بستگی دارد. هیچ‌کدام برای تمام آسانسورها برتری مطلق ندارد.
آیا بافر هیدرولیکی فقط برای آسانسور هیدرولیکی است؟
خیر. واژه هیدرولیکی در نام بافر، سازوکار خود قطعه را توصیف می‌کند. کاربرد آن با مشخصات و طراحی آسانسور تعیین می‌شود.
آیا ارتفاع بافر همان کورس آن است؟
خیر. ارتفاع آزاد، کورس و ارتفاع فشرده مشخصات متفاوتی هستند و باید از نقشه همان مدل خوانده شوند.
آیا برای کابین و وزنه یک مدل بافر کافی است؟
ممکن است یک مدل برای هر دو مناسب باشد، اما این موضوع باید با محدوده بارگذاری و شرایط نصب هر طرف جداگانه تأیید شود.
آیا بافر پس از برخورد حتماً باید تعویض شود؟
تصمیم به وضعیت قطعه، شدت و شرایط رخداد و دستورالعمل سازنده وابسته است. تا بررسی علت برخورد و سلامت مجموعه، آسانسور نباید به بهره‌برداری عادی برگردد.
جمع بندی
بافر یک قطعه ایمنی است و نباید فقط بر اساس قیمت، ظاهر یا موجودی انتخاب شود. نوع عملکرد، کورس، شرایط نصب، سرعت، جرم‌های طراحی و مشخصات سازنده باید پیش از سفارش بررسی شوند.
برای پروژه‌های نصب، نوسازی یا تعویض قطعات، مشخصات فنی آسانسور و اطلاعات بافر را در اختیار کارشناسان گروه صنعتی مگا قرار دهید تا امکان بررسی قطعه متناسب با پروژه و اعلام قیمت روز فراهم شود.
