قلاب سر بکسل آسانسور قطعه‌ای است که انتهای سیم بکسل را به نقطه مهار سیستم تعلیق متصل می‌کند. این قطعه با نام‌های «قلاب سر بکسل»، «سر سیم بکسل» و «سوکت سیم بکسل» هم شناخته می‌شود. در نوع گوه‌ای، بدنه و گوه با هم سیم بکسل را نگه می‌دارند؛ بنابراین انتخاب بدنه مناسب، گوه سازگار و اتصال صحیح، به‌اندازه کیفیت خود سیم بکسل اهمیت دارد.
برای انتخاب سربکسل، فقط نام قطعه یا قطر سیم بکسل کافی نیست. مدل اتصال، مشخصات میله و رزوه، متعلقات همراه و اطلاعات فنی سازنده باید با پروژه تطبیق داده شوند. این راهنما به شناخت اجزا، مقایسه مدل‌ها، آماده‌کردن اطلاعات سفارش و تشخیص موارد نیازمند بررسی تخصصی کمک می‌کند.
خلاصه سریع قلاب سر بکسل آسانسور
| موضوع | نکته اصلی |
| وظیفه سربکسل | مهار انتهای سیم بکسل و انتقال نیرو به نقطه اتصال |
| نوع مورد بحث | سربکسل گوه‌ای با بدنه و گوه سازگار |
| معیار انتخاب | مشخصات سیم بکسل، مدل سوکت و الزامات محل اتصال |
| اطلاعات سفارش | کد قطعه، قطر بکسل، ابعاد اتصال و متعلقات موردنیاز |
| نشانه هشدار | لغزش بکسل، ترک، تغییر شکل یا آسیب اتصال |
| اقدام مدیر ساختمان | جلوگیری از استفاده در صورت احتمال خرابی و تماس با شرکت سرویس |
سر بکسل آسانسور چه وظیفه‌ای دارد؟
سربکسل، اتصال انتهایی سیم بکسل را تشکیل می‌دهد و نیروی آن را به مجموعه نگهدارنده منتقل می‌کند. سیم بکسل در مسیر تعلیق امتداد دارد، اما سربکسل در انتهای آن قرار می‌گیرد. سلامت طناب به‌تنهایی کافی نیست؛ نقطه مهار نیز باید با نوع طناب و شرایط کاری مجموعه سازگار باشد.

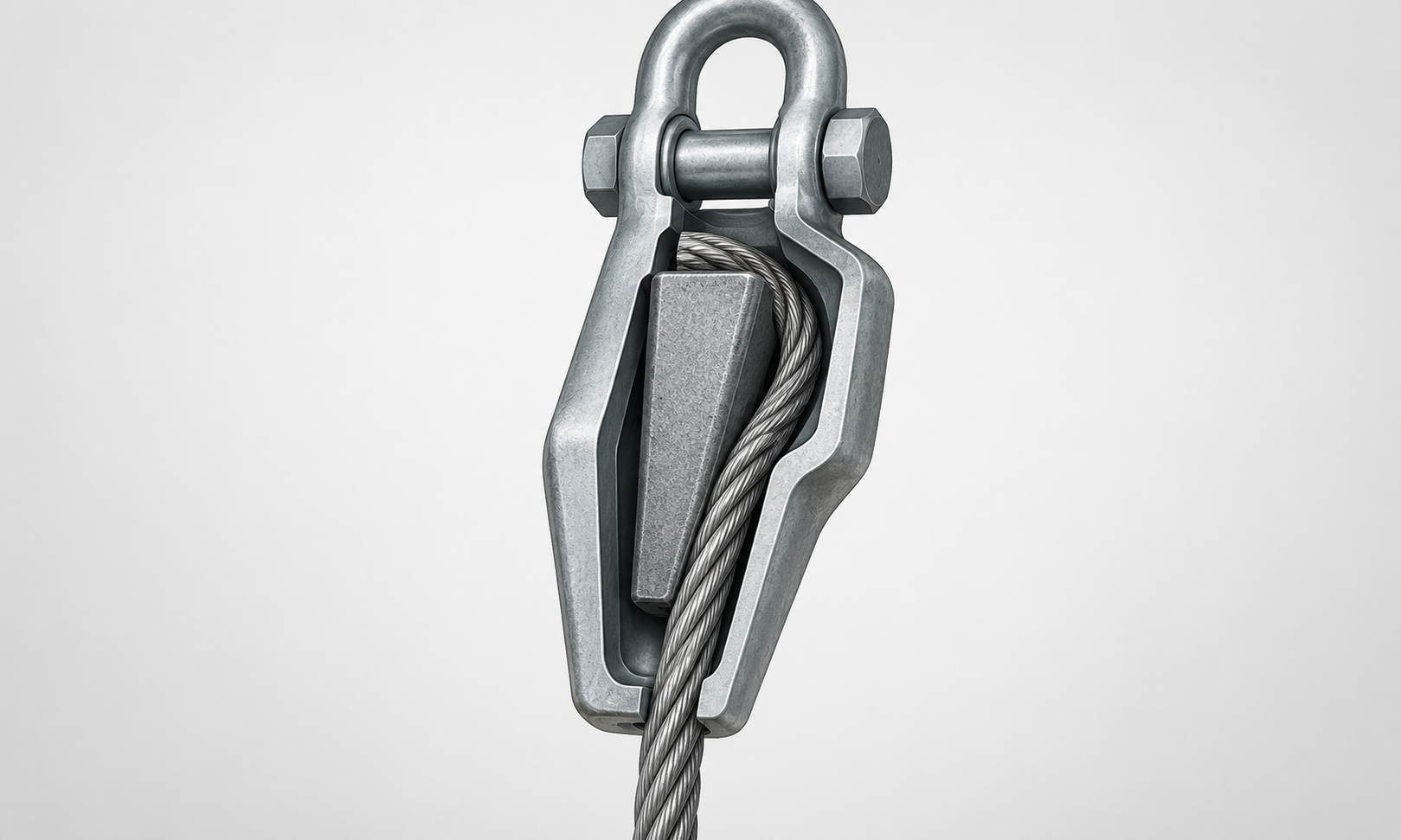

در سربکسل گوه‌ای، سیم بکسل در مسیر مشخصی داخل بدنه قرار می‌گیرد و گوه آن را درگیر می‌کند. کشش طناب به نشستن مجموعه در وضعیت کاری کمک می‌کند. این سازوکار به معنی بی‌نیازی از مهار، کنترل نصب یا بازرسی نیست؛ اتصال نامناسب با افزایش بار به اتصال مطمئن تبدیل نمی‌شود.
سربکسل را نباید با خود طناب فولادی اشتباه گرفت. جنس، ساختار و شرایط کار طناب موضوع مستقلی است که در راهنمای سیم بکسل آسانسور بررسی شده است.
محل نصب سربکسل در سیستم تعلیق آسانسور
محل نصب سربکسل به آرایش تعلیق بستگی دارد و در همه آسانسورها یکسان نیست. اتصال انتهای طناب ممکن است روی مجموعه نگهدارنده کابین، قاب وزنه تعادل یا نقاط ثابت سازه قرار بگیرد. برای تشخیص محل و مدل اتصال، نقشه تعلیق و مدارک همان آسانسور باید مبنا قرار گیرند.
در برخی آرایش‌ها، انتهای طناب به قاب کابین و قاب وزنه متصل است؛ در آرایش‌های دیگر، طناب از فلکه‌های نصب‌شده روی این مجموعه‌ها عبور می‌کند و انتهای آن در نقطه‌ای ثابت مهار می‌شود. بنابراین عبارت «سربکسل همیشه روی کابین نصب می‌شود» دقیق نیست.
نقطه مهار باید همراه با قطعات نگهدارنده آن بررسی شود. برای شناخت سازه‌ای که نیروهای کابین را تحمل می‌کند، مقاله یوک کابین آسانسور و برای شناخت سمت دیگر سیستم تعلیق، راهنمای مکانیزم وزنه تعادل آسانسور را مطالعه کنید.

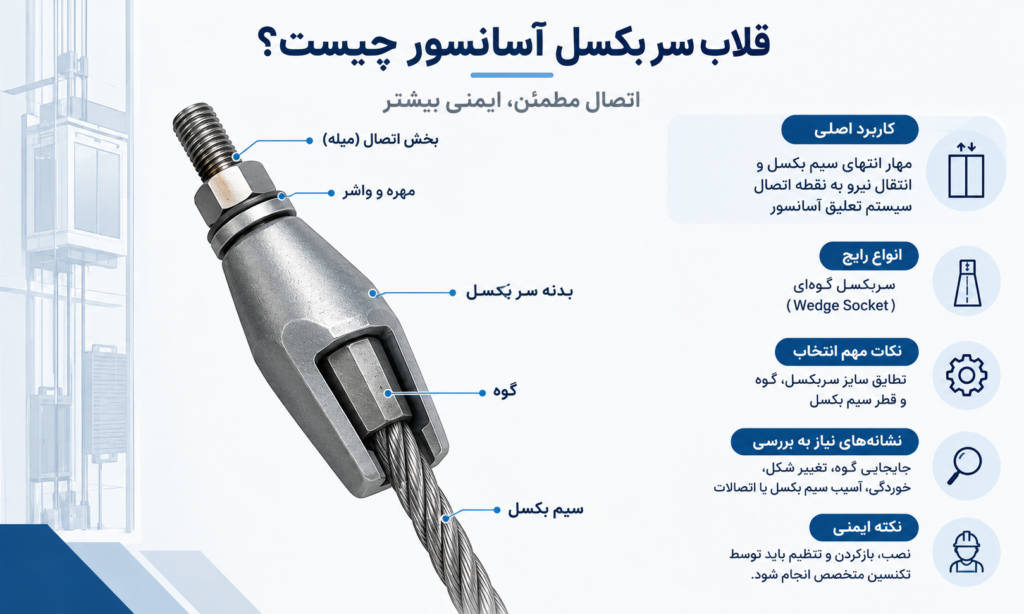

اجزای سر بکسل گوه‌ای آسانسور

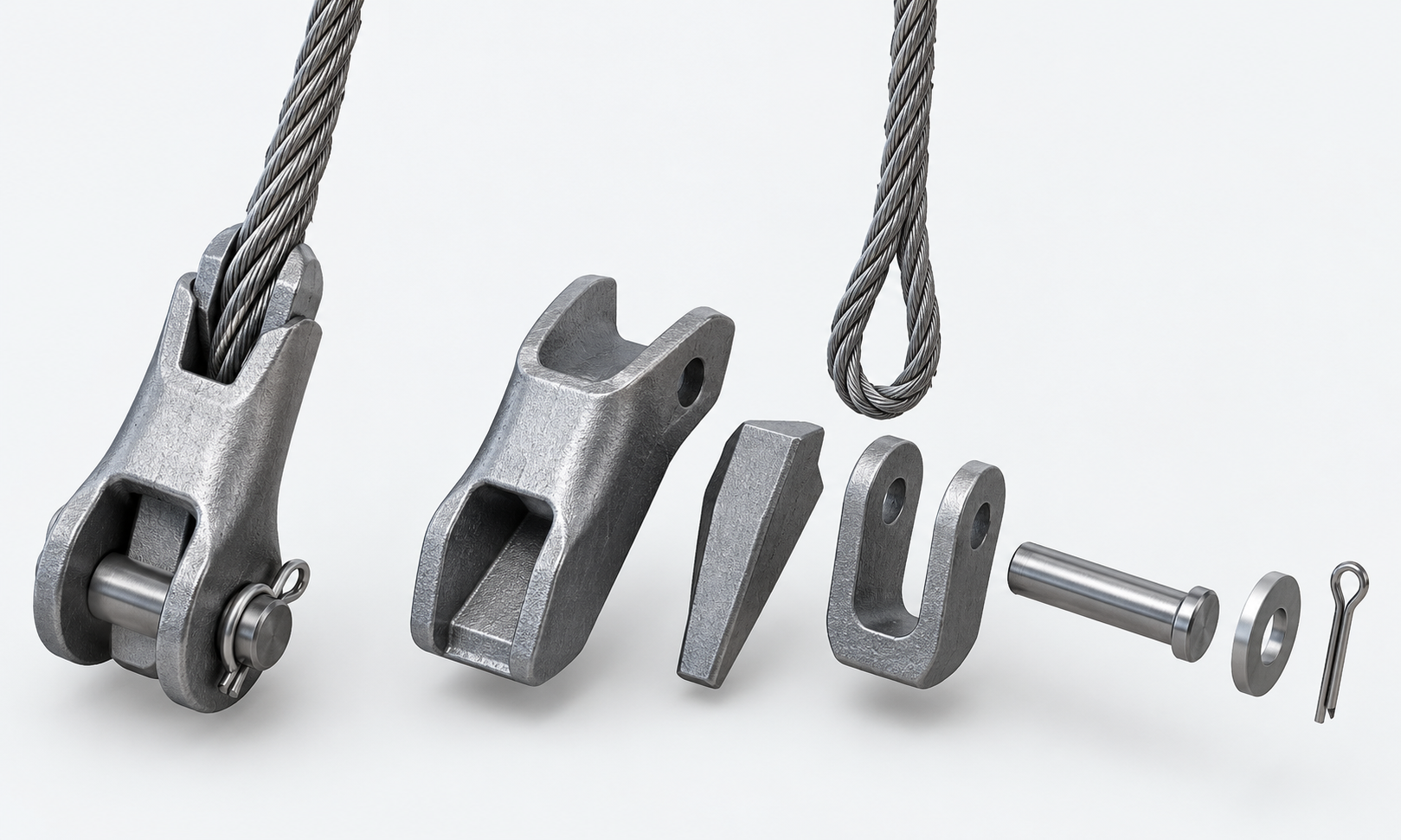

اجزای اصلی سربکسل گوه‌ای، بدنه و گوه هستند؛ اما مجموعه اتصال می‌تواند میله، مهره، واشر، پین و قطعات ارتجاعی نیز داشته باشد. اقلام همراه بین مدل‌ها تفاوت دارند. هنگام سفارش باید روشن باشد منظور فروشنده فقط بدنه و گوه است یا مجموعه کامل اتصال با متعلقات آن.
| جزء | نقش در مجموعه | نکته هنگام بررسی |
| بدنه سوکت | محل قرارگیری طناب و گوه | مدل و محدوده قطر مجاز مشخص باشد |
| گوه | درگیرکردن طناب در بدنه | متعلق به همان مدل سوکت باشد |
| میله یا بخش اتصال | ارتباط سوکت با نقطه مهار | ابعاد و نوع اتصال با پروژه تطبیق داشته باشد |
| مهره و واشر | اجزای تثبیت و تکیه‌گاه اتصال | تعداد و مشخصات طبق نقشه مجموعه باشد |
| پین و ضامن در مدل‌های مربوط | نگهداری اتصال مکانیکی | وجود و سلامت آنها کنترل شود |
| فنر یا ضربه‌گیر در برخی مدل‌ها | جزء ارتجاعی مجموعه انتهایی | نوع آن از مشخصات مجموعه تعیین شود |
فنر سربکسل جایگزین انتخاب درست سوکت یا تنظیم تخصصی مجموعه تعلیق نیست. همچنین مشابه‌بودن ظاهر دو گوه، مجوز جابه‌جایی آنها میان بدنه‌های مختلف محسوب نمی‌شود.
تفاوت سربکسل متقارن و نامتقارن
سربکسل گوه‌ای متقارن و نامتقارن از نظر هندسه بدنه، مسیر طناب و جزئیات اتصال تفاوت دارند. انتخاب میان آنها باید بر پایه طراحی سیستم و مستندات قطعه انجام شود. نامتقارن یا متقارن بودن به‌تنهایی نشانه بهتر بودن محصول نیست و هیچ‌کدام را نباید صرفاً براساس ظاهر جایگزین دیگری کرد.
| معیار مقایسه | متقارن | نامتقارن |
| هندسه مجموعه | آرایش متقارن بدنه و گوه | آرایش نامتقارن بدنه و مسیر طناب |
| تشخیص مدل | تطبیق کد و نقشه سازنده | تطبیق کد و نقشه سازنده |
| موضوع مهم در جایگزینی | ابعاد اتصال و سازگاری گوه | ابعاد اتصال و مسیر خروج طناب |
| تصمیم خرید | براساس مشخصات پروژه | براساس مشخصات پروژه |
در راهنمای فنی PFEIFER DRAKO با تاریخ اکتبر ۲۰۲۵، سربکسل متقارن با مرجع EN 13411-7 و مدل نامتقارن با مرجع EN 13411-6 معرفی شده‌اند. این ارجاع، معرفی خانواده اتصال است؛ انطباق هر محصول باید با مدارک همان محصول بررسی شود.

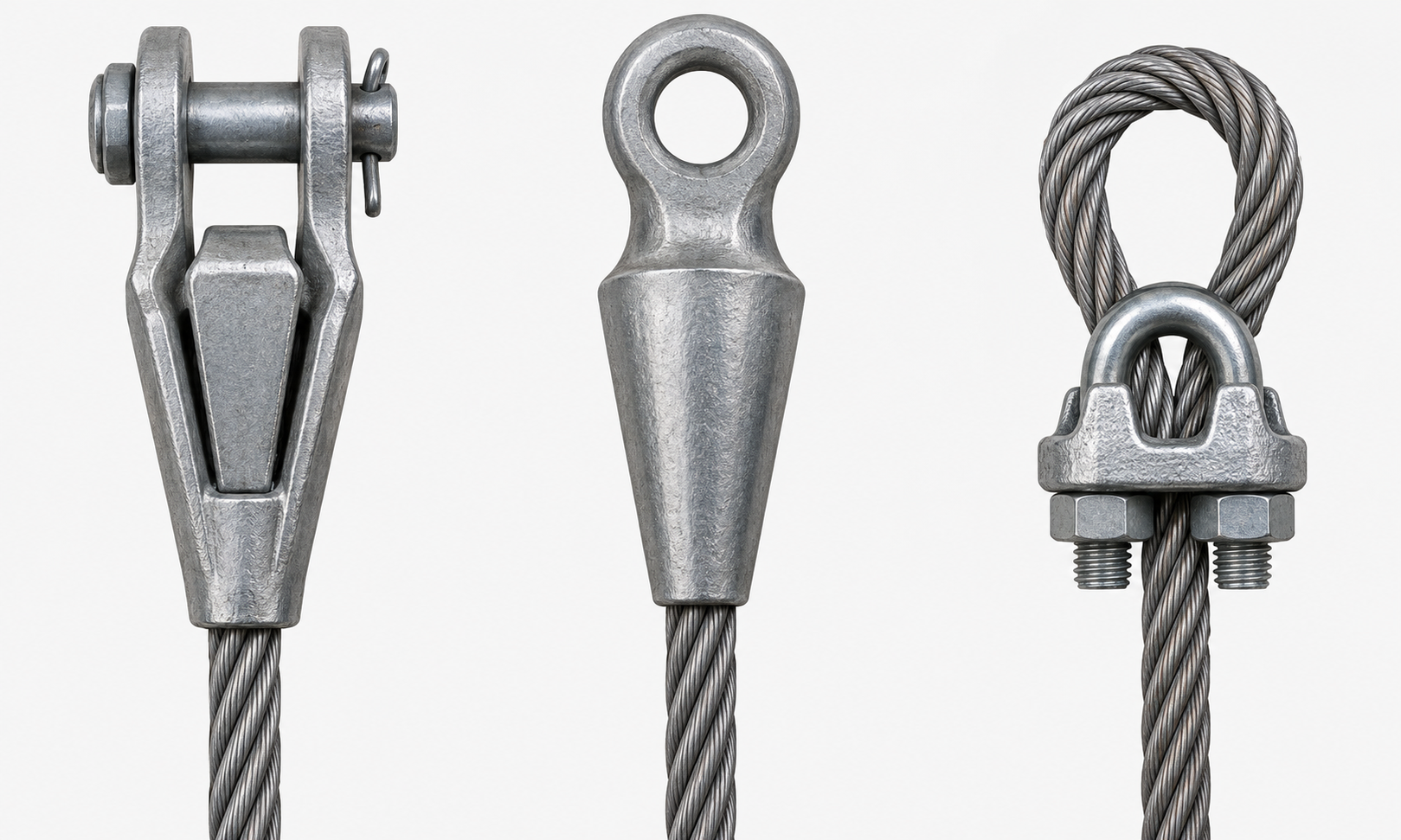

اتصالات انتهایی به مدل گوه‌ای محدود نیستند و در طراحی‌های مشخص، اتصالات پرس‌شده نیز استفاده می‌شوند. این اتصال‌ها روش اجرا و تجهیزات متفاوتی دارند؛ تعویض نوع اتصال، تصمیمی مهندسی است و نباید به انتخاب سلیقه‌ای هنگام خرید تبدیل شود.
انتخاب سایز مناسب و مشخصات سفارش سربکسل
برای انتخاب سایز سربکسل، قطر اسمی طناب نقطه شروع است، اما تصمیم نهایی به مدل قطعه، محدوده مجاز کاربرد و ابعاد اتصال بستگی دارد. یک شماره تجاری روی فاکتور، همه این اطلاعات را مشخص نمی‌کند. خریدار باید مشخصات طناب و مجموعه اتصال را هم‌زمان در اختیار تأمین‌کننده قرار دهد.
اگر قطعه برای آسانسور موجود تهیه می‌شود، اطلاعات را از پرونده فنی، گزارش سرویس و مشخصات ثبت‌شده قطعه استخراج کنید. تصویربرداری یا اندازه‌گیری در محل‌های فنی باید توسط فرد مجاز انجام شود؛ مدیر ساختمان برای تهیه عکس نباید وارد چاه یا روی کابین شود.
| اطلاعات لازم | منبع مناسب | فایده در سفارش |
| قطر و مشخصات طناب | مدارک طناب یا پرونده پروژه | تطبیق با محدوده کاربرد سربکسل |
| کد و سازنده سوکت | حک قطعه، بسته‌بندی یا کاتالوگ | جلوگیری از سفارش مدل مشابه اما متفاوت |
| نوع متقارن یا نامتقارن | نقشه یا مشخصات سازنده | تعیین خانواده اتصال |
| طول میله و مشخصات رزوه | نقشه مجموعه یا بررسی تکنسین | اطمینان از تناسب با محل نصب |
| نوع متعلقات | فهرست اجزای مجموعه | جلوگیری از دریافت بسته ناقص |
| مشخصات بار و کاربرد مجاز | دیتاشیت محصول و محاسبات پروژه | بررسی صلاحیت قطعه برای همان کاربرد |
برای مثال، دو پیشنهاد فروش ممکن است هر دو برای طنابی با قطر یکسان باشند، اما یکی فقط سوکت و گوه و دیگری میله و فنر را هم شامل شود. مقایسه قیمت این دو بدون مشخص‌کردن اقلام همراه، نتیجه درستی نمی‌دهد.
در کاتالوگ محصولات DRAKO، ابعاد میله، محدوده قطر طناب و نوع مجموعه انتهایی جداگانه معرفی می‌شوند. همین تفکیک نشان می‌دهد چرا سفارش با عبارت کلی «یک دست سربکسل» می‌تواند مبهم باشد.
نکات اتصال صحیح و خطاهای رایج نصب
بستن سر بکسل آسانسور کاری تخصصی در سیستم تعلیق است. مسیر عبور طناب، مهار انتهای آزاد، سازگاری گوه و کنترل نهایی باید طبق دستور همان مدل انجام شود. این بخش معیارهای کنترل کار را توضیح می‌دهد؛ بازکردن اتصال، تنظیم مهره‌ها یا اصلاح مسیر طناب وظیفه مالک و مدیر ساختمان نیست.
خطاهایی که هنگام اجرا یا تعویض باید بررسی شوند عبارت‌اند از:
- انتخاب سوکت بدون تطبیق مشخصات طناب و پروژه؛
- ترکیب گوه و بدنه از مدل‌های متفاوت؛
- استفاده از اجزای اتصال آسیب‌دیده یا با مشخصات نامعلوم؛
- بی‌توجهی به مسیر خروج طناب و ایجاد خمش نامناسب؛
- اجرای مهار انتهای آزاد با روشی که برای مدل انتخاب‌شده تأیید نشده است؛
- تحویل کار بدون ثبت کنترل اتصال و وضعیت مجموعه تعلیق.
بست سیم بکسل با سربکسل یکسان نیست. بست می‌تواند در آرایش مشخص برای مهار انتهای آزاد به کار رود، اما نباید خودسرانه جایگزین اتصال اصلی شود. تعداد، محل و نحوه استفاده از بست نیز باید از دستور نصب همان مجموعه استخراج شود؛ نسخه واحد برای همه مدل‌ها قابل اتکا نیست.
پس از تعویض، صرفاً محکم به نظر رسیدن قطعه کافی نیست. شرکت سرویس باید سازگاری قطعات، وضعیت طناب نزدیک اتصال و کنترل‌های لازم برای بازگشت آسانسور به کار را بررسی و ثبت کند.

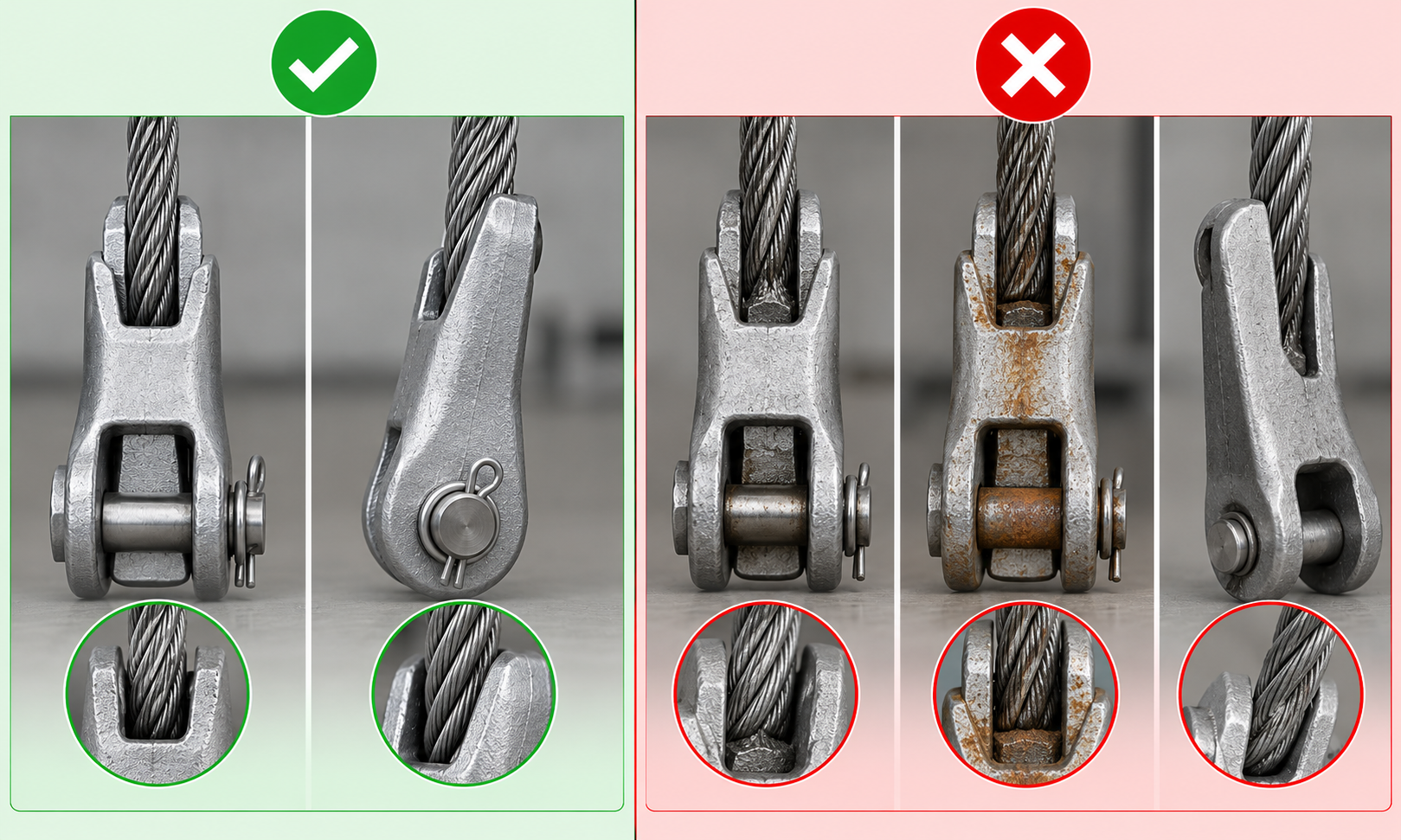

علائم خرابی و زمان تعویض سربکسل
لغزش طناب، ترک بدنه، تغییر شکل، خوردگی مؤثر یا آسیب اجزای اتصال، نشانه‌هایی هستند که بررسی تخصصی می‌خواهند. زمان تعویض سربکسل با یک عمر ثابت برای همه ساختمان‌ها تعیین نمی‌شود. تصمیم باید براساس وضعیت واقعی قطعه، سابقه کارکرد و معیارهای سازنده گرفته شود، نه فقط تعداد سال‌های استفاده.
| مشاهده در بازدید فنی | موضوعی که باید بررسی شود | تصمیم لازم |
| حرکت طناب نسبت به سوکت | احتمال اختلال در مهار | جلوگیری از بهره‌برداری تا ارزیابی تخصصی |
| ترک یا تغییر شکل بدنه | سلامت سازه‌ای قطعه | ارزیابی برای تعویض؛ دستکاری و ترمیم خودسرانه ممنوع |
| آسیب طناب نزدیک اتصال | وضعیت طناب و مسیر تماس | بررسی هم‌زمان طناب و سوکت |
| خرابی رزوه، پین یا مهره | قابلیت تثبیت اتصال | تعیین قطعه جایگزین سازگار |
| خوردگی قابل‌توجه | میزان آسیب و شرایط محیطی | تصمیم براساس بازرسی و معیار سازنده |
| اختلاف وضعیت یک اتصال با بقیه | وضعیت نصب و مجموعه تعلیق | بررسی علت؛ تنظیم صرفاً ظاهری کافی نیست |
تکان کابین یا صدای غیرعادی به‌تنهایی ثابت نمی‌کند سربکسل خراب شده است؛ این نشانه‌ها علت‌های مختلفی دارند. تشخیص باید در بازدید فنی انجام شود. در مقابل، گزارش لغزش طناب یا آسیب جدی اتصال را نباید تا نوبت سرویس بعدی به تعویق انداخت.
اگر شرکت سرویس احتمال خرابی اتصال تعلیق را مطرح کرد، استفاده از آسانسور باید تا بررسی و اعلام رفع خطر متوقف شود. مدیر ساختمان می‌تواند زمان مشاهده، شرح گزارش و اقدام انجام‌شده را ثبت کند؛ آزمایش قطعه با حرکت‌دادن مکرر آسانسور روش بررسی نیست.
بازرسی سربکسل در سرویس دوره‌ای
بازرسی سربکسل باید همراه با طناب، اجزای اتصال و وضعیت مجموعه تعلیق انجام شود. نگاه‌کردن به بدنه سوکت به‌تنهایی کافی نیست. نتیجه بازدید باید روشن کند چه مواردی کنترل شده‌اند، آیا نقصی وجود دارد و برای رفع آن چه اقدامی لازم است؛ عبارت کلی «سرویس انجام شد» اطلاعات کافی نمی‌دهد.
در گزارش سرویس، ثبت این موارد مفید است:
- وضعیت بدنه، گوه و اجزای اتصال؛
- سلامت طناب در محدوده ورود و خروج از سوکت؛
- هرگونه تغییر نسبت به بازدید قبلی؛
- مشخصات قطعه تعویض‌شده و علت تعویض؛
- نتیجه بررسی پس از رفع نقص و وضعیت مجاز بهره‌برداری.
برای روشن‌شدن مسئولیت بازدید، ثبت گزارش و پیگیری نقص‌ها، این موارد باید در محدوده خدمات شرکت نگهداری مشخص باشند. راهنمای قرارداد سرویس و نگهداری آسانسور به تنظیم دقیق‌تر این تعهدات کمک می‌کند.
استاندارد و مدارک فنی سر بکسل آسانسور
اعتبار فنی سربکسل با ذکر یک نام استاندارد در توضیحات فروش ثابت نمی‌شود. مدارک باید به سازنده، مدل و کاربرد همان قطعه مربوط باشند. علاوه بر مشخصات خود سوکت، سازگاری آن با طناب و محل اتصال نیز اهمیت دارد؛ قطعه دارای مستندات هم در صورت انتخاب یا نصب نادرست، اتصال قابل‌قبولی ایجاد نمی‌کند.
هنگام بررسی مدارک، نام مدل روی محصول و فاکتور را با کاتالوگ تطبیق دهید. عبارت‌هایی مثل «استاندارد»، «تقویت‌شده» یا «مناسب همه آسانسورها» بدون مشخصات قابل‌بررسی، مبنای انتخاب نیستند. اگر گواهی ارائه می‌شود، دامنه آن باید روشن باشد؛ گواهی عمومی شرکت لزوماً تأیید همان محصول نیست.
بازرسی اتصال تعلیق نیز فقط بخشی از ارزیابی کل آسانسور است. برای شناخت روند بررسی مجموعه، مقاله تأییدیه استاندارد آسانسور را مطالعه کنید.
قیمت سر بکسل آسانسور و مقایسه پیشنهادهای خرید
قیمت سربکسل را باید برای مدل مشخص و اقلام همراه مشخص مقایسه کرد. سایز، سازنده، نوع اتصال، مشخصات میله و وجود فنر یا دیگر متعلقات می‌توانند پیشنهادها را متفاوت کنند. ارزان‌ترین پیشنهاد زمانی قابل‌بررسی است که ابتدا سازگاری فنی آن تأیید شده باشد؛ اختلاف قیمت، معیار ایمنی قطعه نیست.
برای استعلام دقیق، از فروشنده بخواهید این موارد را در پیش‌فاکتور مشخص کند: نام سازنده، کد محصول، محدوده کاربرد، اقلام داخل بسته، تعداد، واحد فروش و زمان تحویل. روشن کنید مبلغ برای یک قطعه است یا مجموعه‌ای از چند اتصال؛ واژه «دست» بدون تعریف تعداد می‌تواند باعث سوءتفاهم شود.
اگر برای قطعه موجود جایگزین می‌خرید، پیشنهاد فروش باید به تأیید مسئول فنی پروژه برسد. خرید محصول صرفاً با عکس ظاهری یا براساس توصیه شفاهی، احتمال دریافت قطعه ناسازگار را افزایش می‌دهد.
سوالات متداول درباره سر بکسل آسانسور
آیا سر بکسل همان سیم بکسل است؟
خیر. سیم بکسل طناب فولادی سیستم تعلیق است و سربکسل اتصال انتهایی آن را ایجاد می‌کند. سلامت و سازگاری هر دو باید بررسی شود.
آیا سربکسل بزرگ‌تر انتخاب مطمئن‌تری است؟
خیر. بزرگ‌تر بودن به معنی سازگاری نیست. محدوده قطر طناب و مشخصات اتصال باید با مدل انتخاب‌شده تطبیق داشته باشد.
آیا می‌توان فقط گوه را عوض کرد؟
فقط وقتی قطعه جایگزین برای همان بدنه و مدل تأیید شده باشد و وضعیت سایر اجزا نیز بررسی شود. گوه مشابه ظاهری، الزاماً جایگزین مناسبی نیست.
آیا سربکسل هنگام تعویض سیم بکسل حتماً باید عوض شود؟
تصمیم یکسانی برای همه مدل‌ها وجود ندارد. قابلیت استفاده مجدد باید براساس دستور سازنده، وضعیت قطعه و سازگاری با طناب جدید بررسی شود؛ سالم به نظر رسیدن کافی نیست.
آیا مدیر ساختمان می‌تواند مهره‌های سربکسل را تنظیم کند؟
خیر. این کار به سیستم تعلیق مربوط است و باید توسط تکنسین واجد صلاحیت انجام شود. اقدام مدیر ساختمان، گزارش مشکل و پیگیری رفع آن است.
جمع بندی
کد و سازنده قطعه، مشخصات طناب، نوع سوکت، ابعاد اتصال و متعلقات موردنیاز. تصویر ثبت‌شده توسط تکنسین می‌تواند اطلاعات سفارش را کامل کند.
انتخاب سر بکسل آسانسور زمانی قابل اتکاست که مشخصات قطعه، طناب و محل اتصال با هم تطبیق داشته باشند. برای بررسی نیاز پروژه و هماهنگی مشاوره فنی، اطلاعات ثبت‌شده توسط سرویسکار یا مدارک آسانسور را در اختیار گروه صنعتی مگا قرار دهید.
