یوک کابین آسانسور سازه باربری است که کابین را نگه می‌دارد و نیروهای واردشده به آن را به سیستم تعلیق یا تکیه‌گاه منتقل می‌کند. کفشک‌های راهنما و تجهیزات ترمز ایمنی نیز متناسب با طراحی به این فریم متصل می‌شوند. یوک معمولاً بیرون از فضای داخلی کابین قرار دارد؛ بنابراین با بدنه تزئینی، سقف کاذب یا درب کابین یکی نیست.
برای شناخت این قطعه باید سه موضوع را از هم جدا کرد: اعضای باربر فریم، تجهیزات نصب‌شده روی آن و نوع آرایش تعلیق و هدایت. ظاهر مشابه دو کابین، به معنی یکسان بودن یوک یا امکان جایگزینی آن‌ها نیست.
یوک کابین آسانسور در یک نگاه
| موضوع | پاسخ کوتاه |
| تعریف یوک | فریم باربر و نگهدارنده مجموعه کابین |
| محل قرارگیری | بیرون فضای داخلی کابین، پیرامون یا کنار آن بسته به طرح |
| اجزای متداول | تیر بالا، اعضای عمودی، مجموعه پایین و اتصالات |
| نقش اصلی | انتقال بار و فراهم کردن تکیه‌گاه تجهیزات هدایت و ایمنی |
| تفاوت با بدنه کابین | بدنه فضای حمل را می‌سازد؛ فریم مسیر انتقال نیرو را فراهم می‌کند |
| تفاوت با کاراسلینگ | نام‌ها هم‌پوشانی دارند؛ نقشه و مشخصات فنی تعیین‌کننده‌اند |
| معیار انتخاب | جرم کابین، ظرفیت، آرایش تعلیق، ریل و تجهیزات ایمنی |

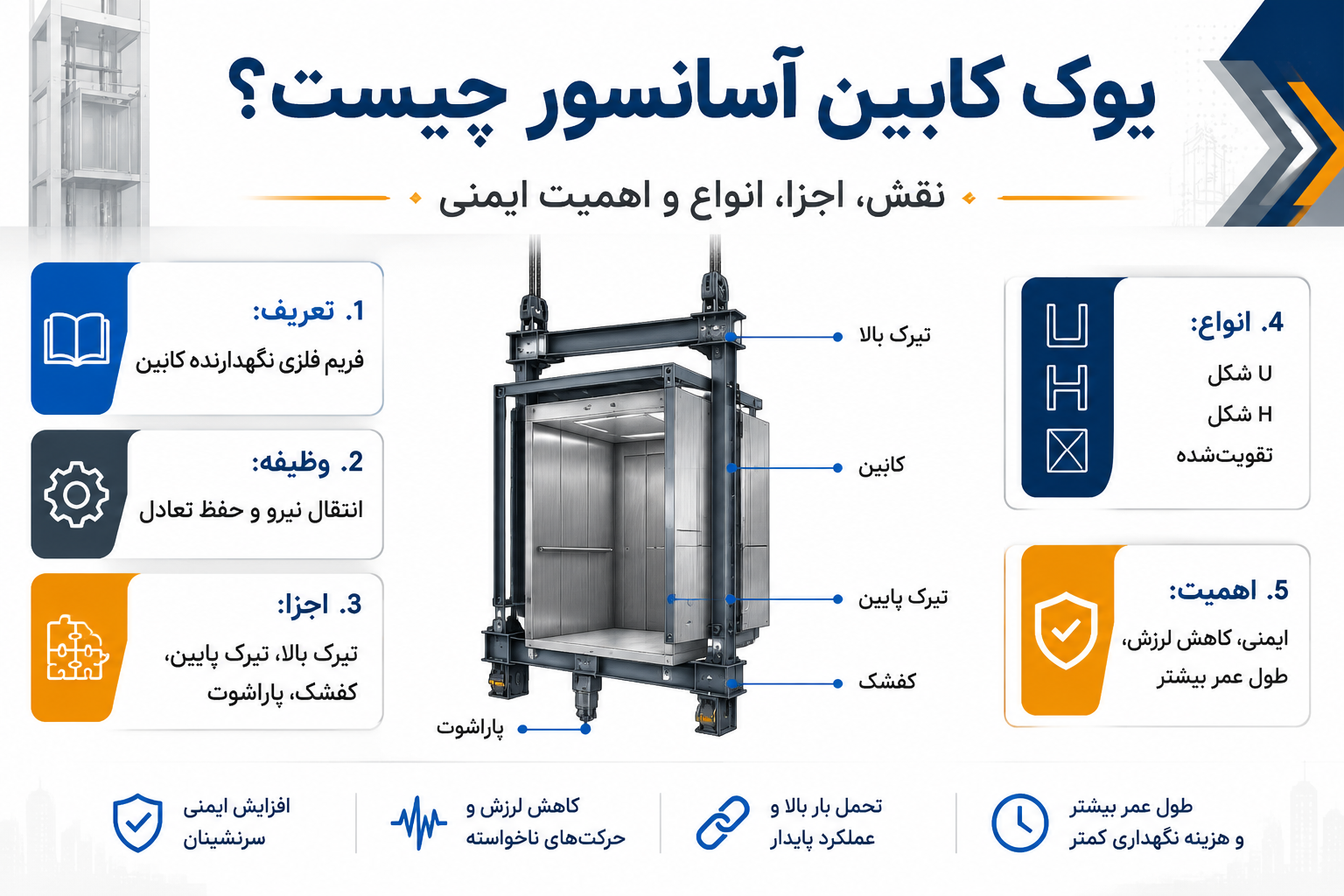

یوک کابین آسانسور چیست؟
یوک یا فریم کابین، مجموعه‌ای از اعضای سازه‌ای است که کابین روی آن تکیه می‌کند یا به آن متصل می‌شود. این فریم باید بارهای کارکرد عادی و شرایط طراحی را تحمل کند و محل مناسبی برای اتصال تجهیزات مرتبط باشد. در نقشه‌ها و کاتالوگ‌ها، اصطلاح‌های Car Frame و Car Sling نیز برای چنین مجموعه‌هایی به‌کار می‌روند.
یوک را نباید صرفاً یک تیر بالا یا یک قطعه زیر درب دانست. گاهی در کارگاه به اعضای بالایی و پایینی نام یوک بالا و یوک پایین می‌دهند؛ اما هنگام سفارش، باید روشن باشد منظور یک عضو است یا کل فریم. نام قطعه بدون نقشه و فهرست اجزا برای توافق فنی کافی نیست.
یوک کابین آسانسور کجا قرار دارد؟
یوک معمولاً خارج از فضای قابل استفاده مسافر و در ارتباط با بالا، پایین و کناره‌های کابین قرار می‌گیرد. در آرایش قاب پیرامونی، اعضای عمودی در طرفین کابین دیده می‌شوند؛ در آرایش‌های جانبی یا پشت کابین، موقعیت فریم متفاوت است. محل دقیق اعضا را باید از نقشه همان آسانسور شناخت، نه از یک تصویر عمومی.
| بخش | محل متداول در قاب پیرامونی | نقش |
| تیر بالا | بالای مجموعه کابین | اتصال اعضا و پذیرش تجهیزات مرتبط با تعلیق طبق طرح |
| اعضای عمودی | دو طرف کابین | اتصال مجموعه بالا و پایین و ایجاد صلبیت |
| مجموعه پایین | زیر سکوی کابین | پشتیبانی از کف و انتقال نیرو به فریم |
| کفشک‌ها | روی فریم در نزدیکی ریل‌ها | هدایت حرکت نسبت به ریل |
| ترمز ایمنی | در موقعیت تعیین‌شده سازنده | انتقال نیروی توقف به فریم و ریل |
این موقعیت‌ها شماتیک هستند و برای همه مدل‌ها یکسان نیستند. مسافر برای مشاهده یوک نباید وارد چاه یا روی کابین شود؛ شناخت محل قطعه از نقشه یا تصاویر فنی انجام می‌شود.
یوک چه وظیفه‌ای در حرکت کابین دارد؟
یوک بار کابین و محتویات آن را از مسیر سازه‌ای مشخص به سیستم تعلیق یا تکیه‌گاه منتقل می‌کند. همچنین ارتباط مجموعه کابین با تجهیزات هدایت و ایمنی را فراهم می‌سازد. هماهنگی هندسه فریم، ریل‌ها و نقاط اعمال نیرو بر کیفیت حرکت اثر دارد؛ بااین‌حال، حرکت نرم تنها نتیجه سالم بودن یوک نیست.
وظایف اصلی عبارت‌اند از:
- نگهداری کابین و پشتیبانی از سکوی آن.
- انتقال نیروهای ناشی از وزن، شتاب‌گیری و توقف مطابق طراحی.
- فراهم کردن محل نصب کفشک‌ها و اجزای مرتبط با هدایت.
- فراهم کردن مسیر انتقال نیروهای ترمز ایمنی در طرح‌های مربوط.
- حفظ هندسه مجموعه در محدوده مجاز طراحی.
ریل‌ها از طریق تجهیزات هدایت، حرکت جانبی کابین را کنترل می‌کنند؛ نباید نقش آن‌ها را با نقش تعلیق در تحمل بار عمودی عادی یکی دانست. جزئیات اتصال و انتقال نیرو در مقاله بررسی سیستم تعلیق کابین آسانسور توضیح داده شده است.

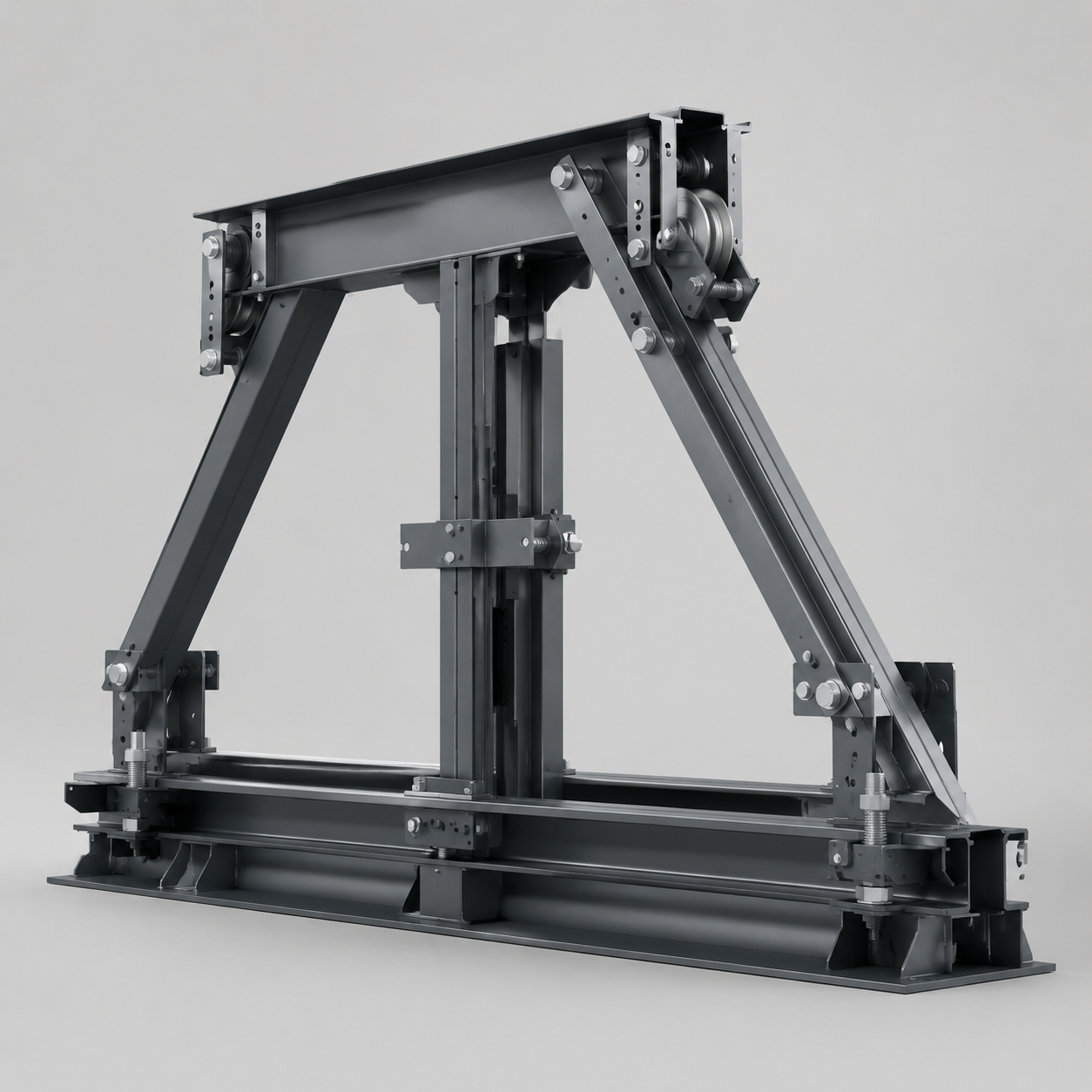

اجزای اصلی یوک کابین آسانسور
اجزای یوک به طراحی سازنده وابسته‌اند، اما در قاب‌های متداول، تیر بالا، اعضای عمودی، مجموعه پایین و اتصالات بخش‌های اصلی را تشکیل می‌دهند. کفشک، پاراشوت و تجهیزات تعلیق با فریم ارتباط دارند، ولی همه آن‌ها عضو سازه‌ای یوک محسوب نمی‌شوند. شناخت این تفاوت برای سفارش و بررسی فنی اهمیت دارد.

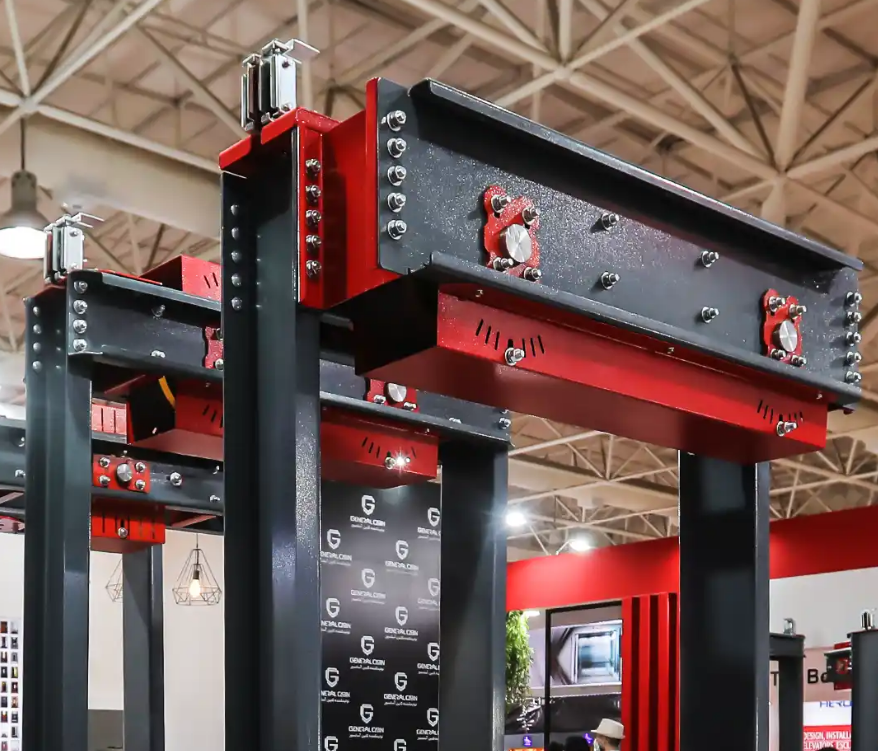

تیر بالایی
تیر بالایی یا Crosshead اعضای عمودی را به یکدیگر مرتبط می‌کند. در بعضی آرایش‌ها، اتصال تعلیق یا تجهیزات مربوط در این ناحیه قرار می‌گیرد. وجود تیر بالا به معنی نصب مستقیم سر سیم‌بکسل روی آن در همه آسانسورها نیست؛ آرایش فلکه‌ها و نسبت تعلیق می‌تواند متفاوت باشد.
اعضای عمودی و ستون‌های جانبی
این اعضا بخش‌های بالا و پایین فریم را متصل می‌کنند و در صلبیت مجموعه نقش دارند. موقعیت آن‌ها باید با کابین، ریل و تجهیزات هدایت هماهنگ باشد. انحراف یا تغییر شکل می‌تواند بر تنظیم اجزای متصل اثر بگذارد، اما تشخیص آن نیازمند اندازه‌گیری و بازدید است.

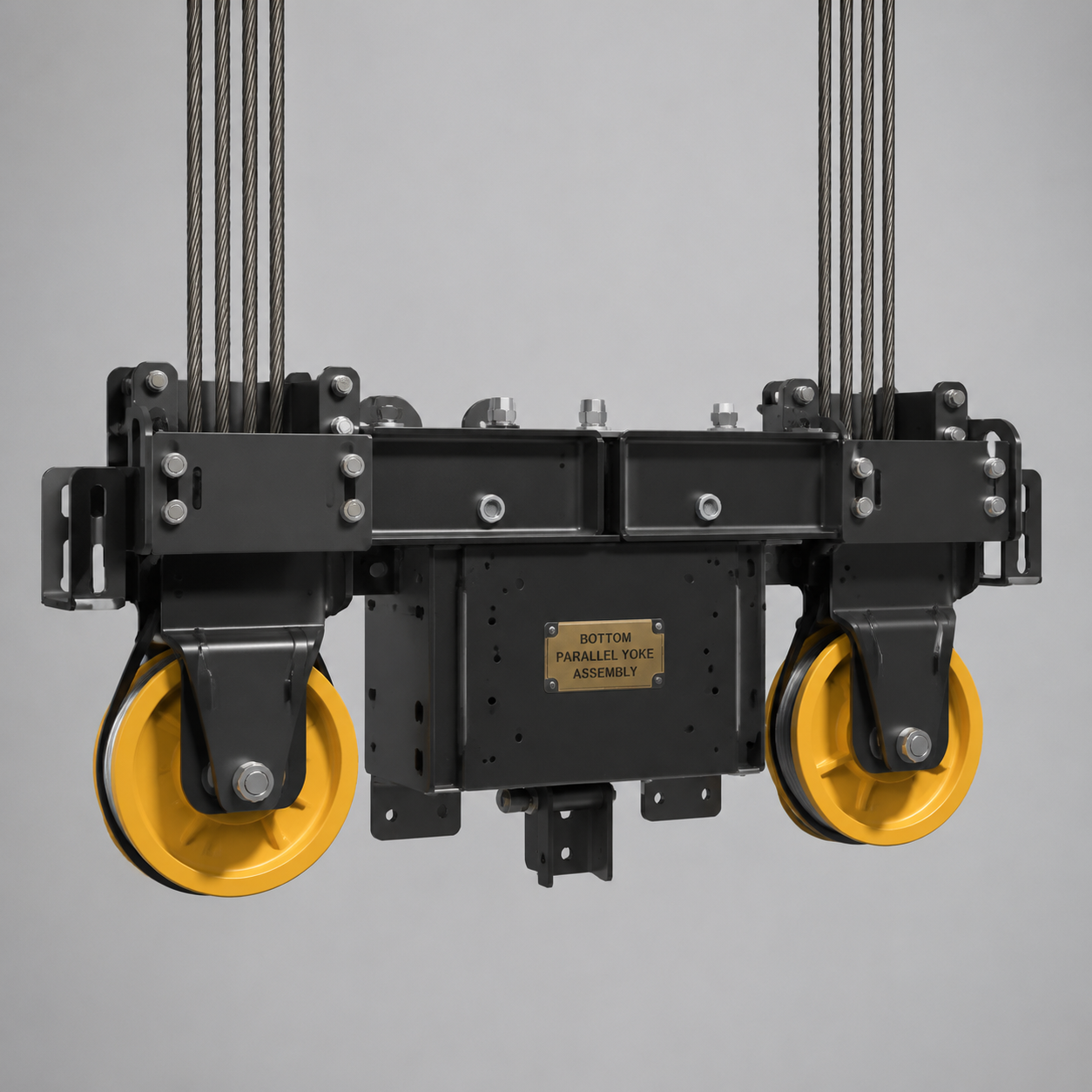

مجموعه پایینی و تکیه‌گاه کف
بخش پایین، بار سکوی کابین را دریافت و به دیگر اعضا منتقل می‌کند. نوع اتصال کف، وجود اجزای جداساز ارتعاش و محل تجهیزات ایمنی تابع طرح است. هر قطعه زیر کابین الزاماً جزئی از یوک نیست؛ تشخیص با نقشه مونتاژ انجام می‌شود.
اتصالات و محل نصب تجهیزات
پیچ‌ها، صفحات اتصال و جوش‌ها باید مطابق مستندات سازنده باشند. کیفیت اتصال به اندازه نوع مقطع اهمیت دارد. افزایش ضخامت یا افزودن جوش بدون محاسبه، الزاماً ظرفیت یا ایمنی را بیشتر نمی‌کند و می‌تواند مسیر نیرو و رفتار مجموعه را تغییر دهد.
انواع یوک آسانسور و آرایش فریم
انواع یوک را می‌توان از نظر موقعیت فریم نسبت به کابین و نحوه انتقال نیرو بررسی کرد. قاب پیرامونی و آرایش‌های جانبی یا پشت کابین نمونه‌هایی از تفاوت هندسی هستند؛ کششی و هیدرولیک نیز به سیستم محرکه اشاره دارند. این دو دسته‌بندی را نباید یک فهرست ثابت از مدل‌های قابل جایگزینی دانست.

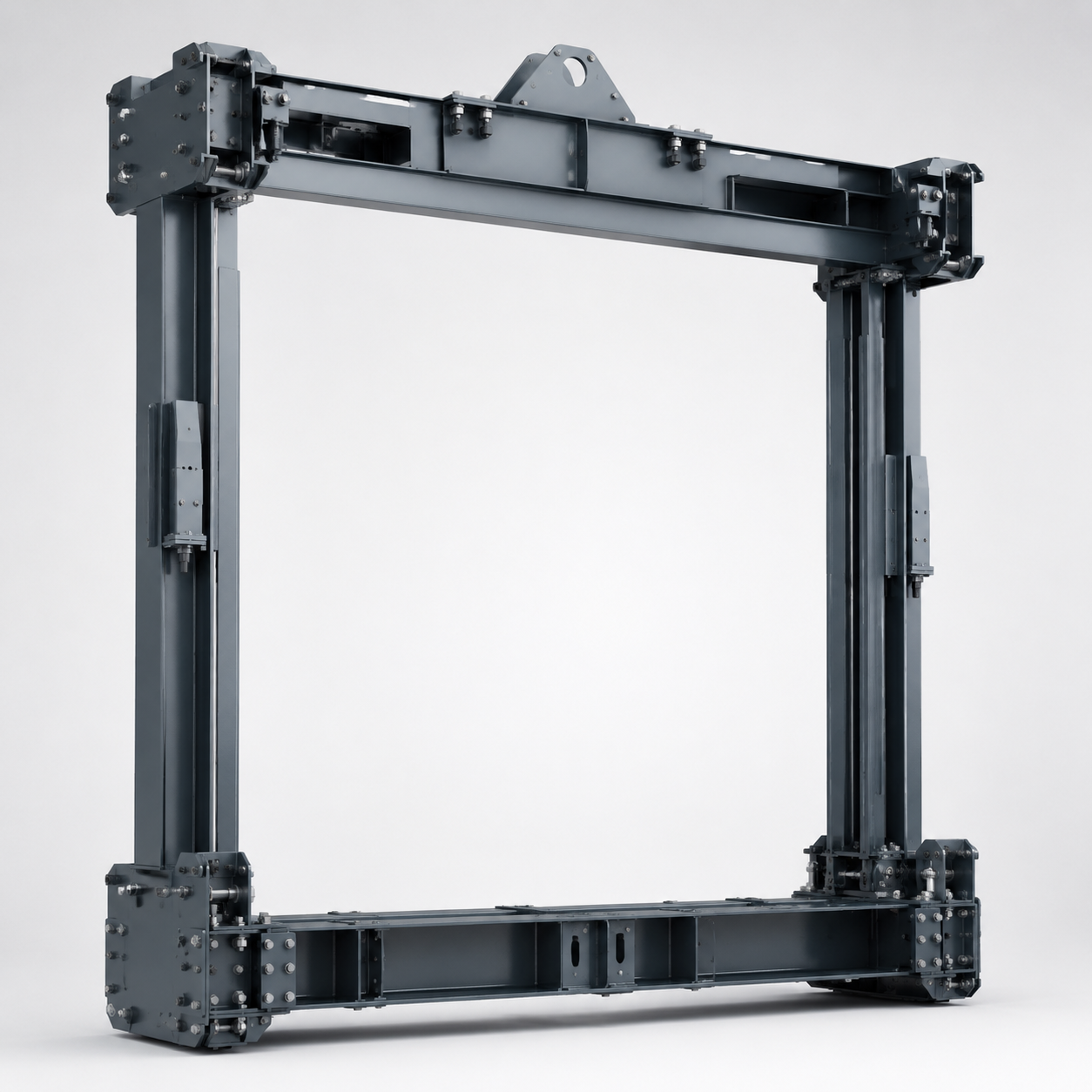

قاب پیرامونی
در این آرایش، بخش‌های بالا، پایین و اعضای عمودی مجموعه‌ای پیرامون کابین می‌سازند. جای ریل‌ها، ورودی‌های کابین و نقاط اتصال بر شکل نهایی اثر دارد. وجود دو عضو جانبی به‌تنهایی درباره ظرفیت، نوع موتور یا کیفیت فریم اطلاعات کافی نمی‌دهد.

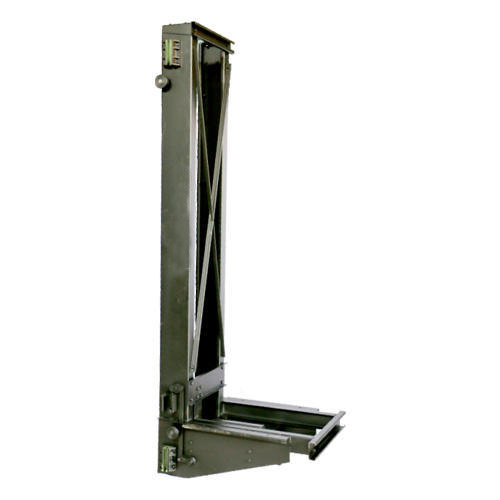

فریم جانبی یا پشت کابین
در بعضی طراحی‌ها، بخش اصلی فریم و هدایت در یک سمت یا پشت کابین قرار می‌گیرد. این آرایش ممکن است برای جانمایی تجهیزات یا ورودی‌ها انتخاب شود. نیروهای خارج از مرکز و سازگاری با ریل و سکوی کابین باید در طراحی بررسی شوند؛ عنوان «جانبی» به معنی مناسب بودن برای هر چاه محدود نیست.

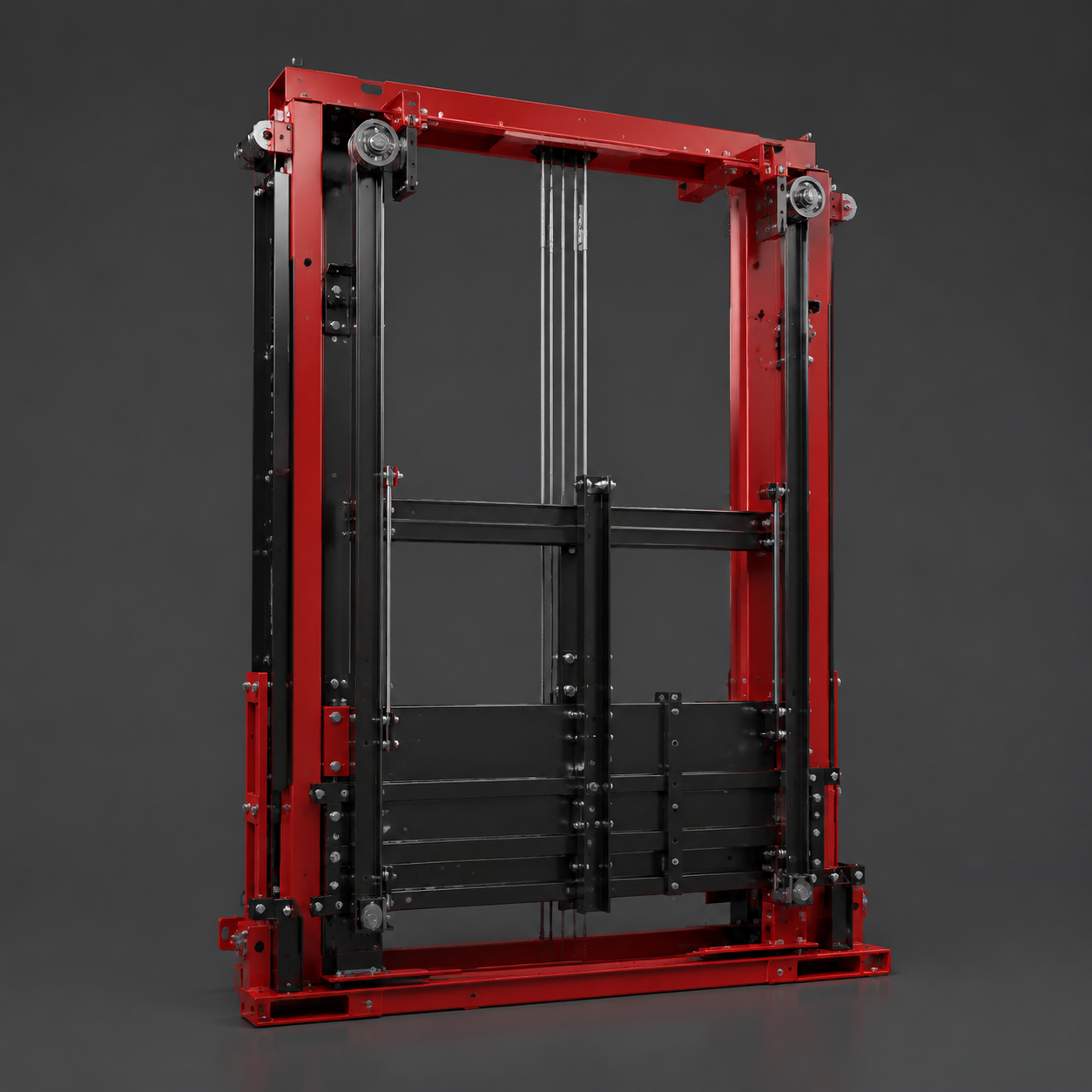

فریم در سیستم کششی و هیدرولیک
در سیستم کششی، فریم با آرایش تعلیق و فلکه‌ها هماهنگ می‌شود. در سیستم هیدرولیک، انتقال نیرو ممکن است از طریق اتصال مستقیم جک یا آرایش غیرمستقیم انجام شود. بنابراین محل اعمال نیرو، اتصالات و تجهیزات هر پروژه باید جداگانه بررسی شوند؛ یوک هیدرولیک الزاماً بدون سیم‌بکسل نیست.
تفاوت یوک کابین با کاراسلینگ و بدنه کابین
یوک و کاراسلینگ در کاربرد فنی و بازار هم‌پوشانی دارند و همیشه دو قطعه مستقل نیستند. در مقابل، بدنه کابین فضای حمل مسافر یا بار را شکل می‌دهد و با فریم باربر تفاوت دارد. برای تشخیص تفاوت واقعی، باید ساختار، نقاط اتصال و مشخصات پروژه بررسی شوند؛ نام تجاری به‌تنهایی کافی نیست.
در کاتالوگ‌های سازندگان، Car Sling برای فریم سیستم کششی نیز استفاده می‌شود؛ بنابراین محدود کردن این واژه به آسانسور هیدرولیک دقیق نیست. ممکن است یک فروشنده آن را برای آرایش خاصی به‌کار ببرد؛ در سفارش، تعریف همان مجموعه و قطعات همراه باید مشخص شود.
برای آشنایی با موضوع به‌صورت مستقل، مقاله کارسلینگ آسانسور را مطالعه کنید.
ارتباط یوک با کفشک ریل و پاراشوت
کفشک‌ها ارتباط حرکتی فریم با ریل‌های راهنما را برقرار می‌کنند و ترمز ایمنی در شرایط طراحی‌شده، نیروی توقف را از طریق مجموعه فریم منتقل می‌کند. محل اتصال این تجهیزات در همه مدل‌ها یکسان نیست. تراز فریم و سازگاری ریل، کفشک و تجهیزات ایمنی باید به‌صورت یک مجموعه بررسی شود، نه به‌عنوان قطعات مستقل.
کفشک‌ها می‌توانند لغزشی یا رولری باشند؛ نوع آن‌ها تابع مشخصات دستگاه است. برای شناخت عملکرد و تفاوت آن‌ها، راهنمای کفشک آسانسور مرتبط است. انتخاب یا تنظیم کفشک بدون بررسی هندسه فریم و مسیر ریل، راه‌حل عمومی لرزش نیست.
ریل نیز بخشی از مجموعه هدایت است. جزئیات بیشتر در صفحه انواع ریل راهنمای آسانسور آمده است.
پاراشوت ممکن است با محفظه یا عضو سازه‌ای مشخصی یکپارچه شود؛ نصب آن را نباید در همه مدل‌ها فقط به تیر پایین محدود کرد. نقش تجهیزات توقف در مقاله گاورنر و ترمز ایمنی آسانسور توضیح داده شده است.
انتخاب و نصب یوک بر چه اساسی انجام می‌شود؟
انتخاب یوک به ظرفیت نامی، جرم واقعی کابین و تجهیزات، هندسه چاه، موقعیت ریل‌ها و آرایش تعلیق وابسته است. مشخصات ترمز ایمنی و شرایط نصب نیز باید با فریم هماهنگ باشند. یکسان بودن ابعاد ظاهری کابین برای انتخاب کافی نیست؛ نقشه، مستندات فنی و حدود کاربرد محصول مبنای تصمیم هستند.
پیش از سفارش باید این اطلاعات روشن باشد:
- ظرفیت نامی و جرم مجموعه کابین با تجهیزات و تزئینات.
- ابعاد کابین، تعداد ورودی‌ها و جانمایی آن‌ها.
- نوع محرکه و آرایش تعلیق یا اتصال جک.
- موقعیت و فاصله ریل‌ها و مشخصات کفشک.
- مدل تجهیزات ایمنی و محل نصب آن‌ها.
- محدودیت‌های چاه و مستندات نصب و مونتاژ.
کنترل هندسه، اتصالات، هم‌راستایی و آزمون‌های تحویل بر عهده تیم متخصص است. مقدار گشتاور پیچ، ابعاد مقطع، ضخامت ورق یا نوع جوش را نباید از یک مقاله عمومی برای پروژه استخراج کرد. این مقادیر باید از طراحی و دستورالعمل معتبر همان مجموعه گرفته شوند.
علائم مشکل یوک و زمان نیاز به بررسی
لرزش، صدای تماس یا سایش نامتقارن کفشک‌ها ممکن است بررسی فریم را ضروری کند، اما هیچ‌کدام به‌تنهایی خرابی یوک را ثابت نمی‌کنند. ترک، خمیدگی یا آسیب اتصالات نیز باید توسط متخصص ارزیابی شود. تشخیص علت و تصمیم تعمیر یا تعویض به بازدید، اندازه‌گیری و مستندات فنی وابسته است.
| نشانه | محدوده بررسی تخصصی |
| لرزش یا صدای تازه | فریم، هدایت، تعلیق و سایر اجزای مرتبط |
| سایش نامتقارن کفشک | هندسه فریم، ریل و تنظیم تجهیزات هدایت |
| وضعیت غیرعادی کابین نسبت به طبقه | تعلیق، تراز مجموعه و عملکرد توقف |
| ترک یا خمیدگی مشاهده‌شده در بازدید | وضعیت عضو باربر، علت آسیب و امکان ادامه بهره‌برداری |
| آسیب پس از ضربه یا عملکرد ایمنی | فریم، اتصالات، ریل و تجهیزات ایمنی طبق دستورالعمل |
این جدول برای تعیین دامنه بررسی است، نه تشخیص از راه دور. در صورت حرکت غیرعادی، ضربه شدید یا گزارش آسیب سازه‌ای، استفاده باید تا بررسی متخصص متوقف شود. ساکنان نباید برای کنترل پیچ‌ها یا جوش‌ها وارد چاه یا روی کابین شوند. تعمیر موضعی با جوش یا استفاده دوباره از فریم حادثه‌دیده بدون ارزیابی فنی راهکار قابل تعمیم نیست.
جهت دریافت مشاوره تخصصی با ما تماس بگیرید!
سوالات متداول
یوک کابین همان شاسی کابین است؟
در بسیاری از کاربردهای بازار، شاسی یا فریم کابین به همین مجموعه باربر اشاره دارد. هنگام سفارش باید مشخص شود منظور کل مجموعه است یا یک عضو آن.
یوک داخل کابین دیده می‌شود؟
معمولاً بخش باربر بیرون از فضای داخلی مسافر قرار دارد. محل دقیق آن به طرح وابسته است و از نقشه یا تصاویر فنی قابل شناخت است.
کاراسلینگ فقط برای آسانسور هیدرولیک است؟
خیر. این اصطلاح برای فریم سیستم‌های کششی هم به‌کار می‌رود. مشخصات محصول و آرایش پروژه از نام آن مهم‌تر است.
لرزش کابین یعنی یوک خراب شده است؟
خیر. ریل، کفشک، تعلیق و دیگر تجهیزات هم می‌توانند دخیل باشند. تشخیص نیازمند بررسی مجموعه است.
ظرفیت یوک را از روی ضخامت پروفیل می‌توان تعیین کرد؟
خیر. ظرفیت تابع طراحی اعضا، اتصالات، بارها و شرایط کاربرد است؛ ضخامت یک عضو به‌تنهایی کافی نیست.
یوک یک کابین برای کابین دیگری قابل استفاده است؟
فقط پس از بررسی سازگاری و تأیید فنی. مشابه بودن ابعاد یا ظرفیت اسمی، امکان جایگزینی را ثابت نمی‌کند.
جمع بندی
یوک کابین آسانسور فریم باربری است که کابین، تجهیزات هدایت و اجزای ایمنی با آن ارتباط دارند. شناخت محل اعضا و مسیر انتقال نیرو، انتخاب درست را ممکن می‌کند؛ نام یوک یا کاراسلینگ به‌تنهایی کافی نیست. در راهنمای گروه صنعتی مگا، مبنای انتخاب و ارزیابی این مجموعه، مشخصات واقعی پروژه و مستندات فنی سازنده است.
