کفشک آسانسور قطعه‌ای در سیستم هدایت است که کابین و وزنه تعادل را در امتداد ریل راهنما نگه می‌دارد و حرکت جانبی آن‌ها را محدود می‌کند. وضعیت لنت، رولر و تنظیم کفشک بر نرمی حرکت، صدا و سایش اثر می‌گذارد؛ اما هر لرزش یا صدایی نشانه خرابی این قطعه نیست.
دو خانواده اصلی کفشک، لغزشی و رولری هستند. برای انتخاب یا تعویض، باید مدل قطعه با مشخصات ریل، سرعت، بارهای واردشده و محل نصب تطبیق داده شود. تشابه ظاهری یا یکسان‌بودن ظرفیت اسمی آسانسور، سازگاری دو کفشک را ثابت نمی‌کند.

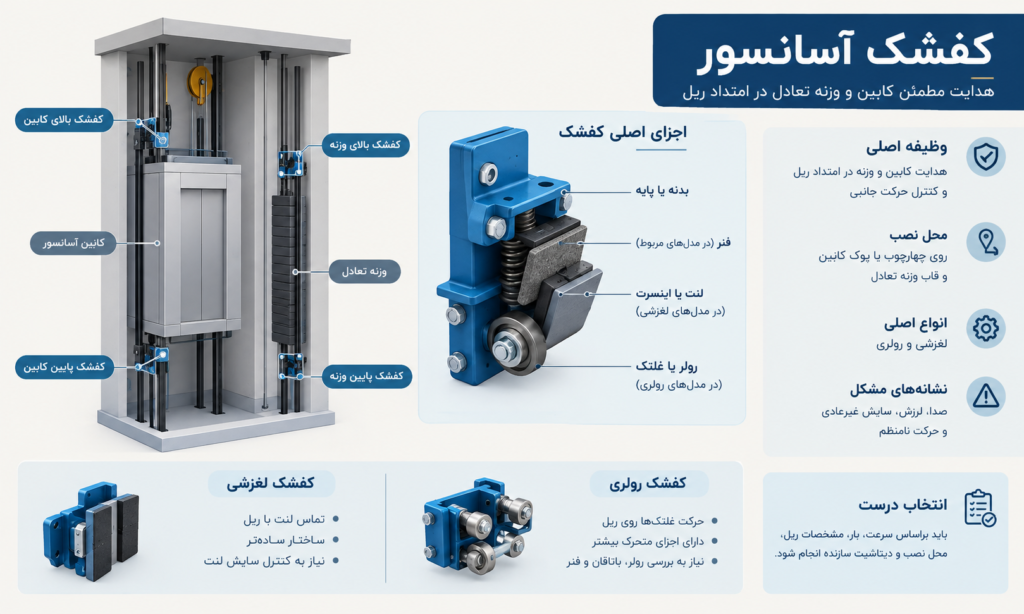

کفشک آسانسور در یک نگاه
| موضوع | پاسخ کوتاه |
| وظیفه | هدایت کابین و وزنه و محدودکردن حرکت جانبی |
| محل نصب | روی چهارچوب کابین و قاب وزنه تعادل |
| نوع لغزشی | تماس لنت یا اینسرت با ریل |
| نوع رولری | حرکت غلتک‌ها روی سطوح ریل |
| علائم نیاز به بررسی | صدا، لرزش، سایش نامتقارن یا آسیب اجزای هدایت |
| معیار خرید | مدل، مشخصات ریل، سرعت، بارگذاری و ابعاد نصب |
| معیار تعویض | وضعیت قطعه و حدود مجاز سازنده، نه یک عمر ثابت عمومی |
کفشک آسانسور چیست و کجا نصب می‌شود
کفشک روی مجموعه متحرک نصب می‌شود و همراه کابین یا وزنه در طول ریل حرکت می‌کند. در آرایش‌های متداول، محل آن در بخش‌های بالا و پایین چهارچوب است تا هدایت مجموعه در طول مسیر حفظ شود. تعداد و جای دقیق کفشک‌ها باید از نقشه همان آسانسور مشخص شود.
در کابین، پایه کفشک به سازه نگهدارنده متصل می‌شود. برای شناخت این سازه و تفاوت آن با بدنه تزئینی کابین، مطلب یوک کابین آسانسور ارتباط اجزای اصلی را توضیح می‌دهد.
کفشک، ترمز ایمنی یا وسیله بالابردن کابین نیست. نقش آن هدایت و انتقال نیروهای مرتبط به ریل است. همچنین کفشک راهنمای کابین با کفشک درب که در هدایت لته‌های درب کاربرد دارد، قطعه یکسانی نیست.
سطح تماس کفشک باید با تیغه ریل سازگار باشد. نام تجاری ریل به‌تنهایی برای سفارش کافی نیست؛ شکل مقطع و ابعاد موردنیاز باید از نقشه استخراج شوند. تفاوت مقاطع در راهنمای انواع ریل راهنما آسانسور بررسی شده است.
انواع کفشک آسانسور و تفاوت مدل لغزشی با رولری
تفاوت اصلی این دو نوع، روش تماس با ریل است: در کفشک لغزشی، لنت روی ریل می‌لغزد و در نوع رولری، غلتک‌ها روی آن می‌چرخند. طراحی ثابت یا فنری، ویژگی ساختاری کفشک است؛ بنابراین «فنری» همیشه خانواده‌ای مستقل در کنار لغزشی و رولری محسوب نمی‌شود.
| معیار مقایسه | کفشک لغزشی | کفشک رولری |
| بخش در تماس با ریل | لنت یا اینسرت | غلتک یا رولر |
| سازوکار حرکت | لغزش سطح تماس | چرخش غلتک‌ها |
| موارد مهم در سرویس | سایش لنت، خلاصی و وضعیت تماس | سطح رولر، یاتاقان و مکانیزم تنظیم |
| رفتار حرکتی | وابسته به جنس لنت و شرایط تماس | وابسته به جنس رولر، فشار تماس و طراحی |
| محدودیت کاربرد | طبق مشخصات همان مدل | طبق مشخصات همان مدل |
کفشک لغزشی ثابت و فنری
در طراحی ثابت، موقعیت بخش هدایت‌کننده نسبت به پایه محدودتر است. در طراحی‌های متحرک یا فنری، امکان جابه‌جایی کنترل‌شده یا اعمال نیروی تماس پیش‌بینی می‌شود. این قابلیت می‌تواند به رفتار بهتر مجموعه کمک کند، اما جای اصلاح نصب نامناسب یا مشکلات ریل را نمی‌گیرد.
کفشک رولری یا غلتکی
در این نوع، رولرها روی سطوح راهنمای ریل حرکت می‌کنند. بعضی مدل‌ها برای کیفیت حرکت بالاتر یا شرایط سرعتی مشخص طراحی شده‌اند، ولی نصب رولر به‌تنهایی تضمین‌کننده حذف صدا و لرزش نیست. قطعه نامتناسب یا فشار تماس نامناسب می‌تواند نتیجه معکوس داشته باشد.
هیچ مرز سرعت واحدی را نباید به تمام کفشک‌های لغزشی یا رولری تعمیم داد. محدوده کاربرد باید از مدارک مدل منتخب خوانده شود؛ حتی محصولات یک خانواده ممکن است برای کابین و وزنه محدودیت‌های متفاوتی داشته باشند.
اجزای کفشک و نقش لنت رولر و فنر
هر کفشک از یک پایه اتصال و بخش هدایت‌کننده تشکیل می‌شود؛ جزئیات دیگر به طراحی محصول وابسته‌اند. لنت یا رولر تماس کاری با ریل را برقرار می‌کند و فنر، بوش یا اجزای تنظیم در مدل‌های مجهز، رفتار این تماس را کنترل می‌کنند. همه مدل‌ها اجزای یکسان ندارند.
| جزء | نقش و نکته بررسی |
| بدنه و پایه | اتصال به سازه و حفظ موقعیت مجموعه |
| لنت یا اینسرت | سطح تماس قابل بررسی از نظر سایش در نوع لغزشی |
| رولر و یاتاقان | هدایت غلتشی و امکان چرخش مناسب |
| فنر یا اجزای ارتجاعی | کنترل نیرو یا حرکت در مدل‌های مجهز |
| پیچ‌ها و اجزای تنظیم | حفظ اتصال و موقعیت طبق طراحی |
جنس لنت یا روکش رولر بر اصطکاک، سایش و انتقال ارتعاش اثر دارد. سخت‌تر بودن ماده الزاماً به معنی انتخاب بهتر نیست؛ نیاز آسانسور باری و کیفیت حرکت موردانتظار در آسانسور مسافری ممکن است متفاوت باشد.
فنر نیز با سفت‌ترشدن بی‌حد عملکرد بهتری پیدا نمی‌کند. فشار اضافی می‌تواند بار تماس و فرسودگی را افزایش دهد. ارزیابی مجموعه باید شامل وضعیت شاسی و ریل هم باشد تا خرابی مکرر به تعویض پی‌درپی قطعات مصرفی محدود نشود.
تفاوت کفشک کابین و کفشک وزنه تعادل
کفشک کابین و وزنه وظیفه مشترک هدایت دارند، اما شرایط بارگذاری و فضای نصب آن‌ها یکسان نیست. یک مدل ممکن است برای هر دو کاربرد عرضه شود یا نسخه‌های جداگانه داشته باشد. محل کاربرد، مشخصات ریل و محدودیت‌های اعلام‌شده سازنده باید پیش از انتخاب مشخص شوند.
ظرفیت نامی کابین، وزن وزنه تعادل و نیروی وارد بر کفشک، مفهوم یکسانی ندارند. تبدیل اطلاعات آسانسور به بارهای طراحی کفشک، به آرایش سیستم و محاسبات مربوط وابسته است. توضیح مکانیزم وزنه تعادل آسانسور به شناخت نقش این مجموعه کمک می‌کند.
برای جایگزینی، صرفاً از روی کفشک کابین برای وزنه سفارش ندهید. اختلاف ابعاد پایه، مشخصات ریل یا شرایط کاری ممکن است قطعه ظاهراً مشابه را نامناسب کند.
آیا کفشک آسانسور به روغن کاری نیاز دارد
برای پاسخ باید محل روانکاری مشخص باشد: سطح تماس لنت و ریل، سطح حرکت رولر یا اجزای متحرک داخل مجموعه. نیاز این بخش‌ها یکسان نیست. دستور سرویس مدل باید نوع روانکار و محل مصرف را تعیین کند؛ افزودن روغن به ریل راه‌حل عمومی صدا یا لرزش نیست.
در کفشک لغزشی، شرایط روانکاری به جنس لنت و طراحی سیستم وابسته است. استفاده از روانکار ناسازگار یا تغییر شرایط تماس می‌تواند بر عملکرد قطعه اثر بگذارد. وجود شیار یا روغندان نیز مجوز استفاده از هر نوع روغن نیست.
در نوع رولری، روغن‌کاری ریل را نباید با روانکاری محل اتصال اجزای مجموعه اشتباه گرفت. ممکن است قطعه‌ای درون کفشک به روانکاری نیاز داشته باشد، درحالی‌که این دستور به سطح حرکت رولر مربوط نباشد.
برای نمونه، راهنمای فنی ELSCO برای بعضی مدل‌ها روانکاری محل مشخصی میان پایه و مجموعه چرخ را توضیح می‌دهد و برای مدل‌های دیگر روانکاری میدانی را لازم نمی‌داند. این تفاوت نشان می‌دهد نسخه سرویس باید برای مدل نصب‌شده خوانده شود.
کاربر ساختمان نباید برای روغن‌کاری وارد چاه یا روی کابین شود. نوع روانکار، سازگاری آن با تجهیزات مرتبط و نحوه مصرف باید در سرویس تخصصی بررسی شوند.
علائم خرابی کفشک و تفاوت آن با مشکل ریل
لرزش جانبی، صدای ساییدگی یا ضربه و تغییر کیفیت حرکت می‌توانند با مشکل کفشک همراه باشند؛ اما علت قطعی را مشخص نمی‌کنند. تکنسین باید وضعیت لنت یا رولر، تماس با ریل، اتصالات و هم‌راستایی مجموعه را بررسی کند. الگوی خرابی معمولاً از وجود یک علامت منفرد مفیدتر است.
| نشانه | احتمال قابل بررسی توسط سرویسکار | نکته تشخیصی |
| سایش سریع و تکرارشونده | فشار تماس یا شرایط نامناسب ریل و قطعه | فقط تعویض قطعه ممکن است کافی نباشد |
| سایش یک‌طرفه لنت | هم‌راستایی و الگوی تماس | کل مجموعه هدایت بررسی شود |
| شیار یا بریدگی رولر | موقعیت رولر نسبت به لبه ریل | آسیب سطحی باید علت‌یابی شود |
| صدا در بخش مشخص مسیر | وضعیت موضعی ریل یا اتصالات آن | کفشک تنها مظنون نیست |
| برگشت صدا پس از تعویض لنت | باقی‌ماندن علت زمینه‌ای | تنظیم و سایر اجزا دوباره بررسی شوند |
| تماس غیرعادی فلز با ریل | فرسودگی یا جابه‌جایی اجزای تماس | ادامه استفاده نیازمند بررسی تخصصی است |
این جدول برای توضیح مسیر بررسی است و تشخیص قطعی از داخل کابین ارائه نمی‌کند. عوامل دیگر تولید صدا در مطلب علت صدای غیرعادی آسانسور مطرح شده‌اند.
اگر ضربه، ساییدگی شدید یا تغییر محسوس و ناگهانی حرکت مشاهده می‌شود، استفاده را تا بررسی سرویسکار متوقف کنید. زمان رخداد، جهت حرکت و طبقه یا بخش مسیر را از مشاهدات قبلی گزارش دهید؛ برای بازتولید عیب، سفر آزمایشی انجام ندهید.
تعویض لنت کافی است یا باید کل کفشک عوض شود
تعویض لنت زمانی قابل بررسی است که مدل، قطعه یدکی سازگار داشته باشد و بدنه، پایه، اتصالات و مکانیزم هدایت سالم باشند. اگر مجموعه آسیب دیده یا قطعه جایگزین قابل تطبیق نیست، تعویض لنت به‌تنهایی راه‌حل محسوب نمی‌شود. تصمیم باید پس از بازدید و شناسایی علت فرسودگی گرفته شود.
در کفشک رولری نیز امکان تعویض رولر به طراحی محصول و وضعیت سایر اجزا وابسته است. قطعه یدکی باید از نظر ابعاد، متریال و مشخصات عملکردی با مجموعه سازگار باشد؛ جاخوردن آن روی محور کافی نیست.
برای لنت یا رولر نمی‌توان یک عمر ثابت عمومی تعیین کرد. شدت کارکرد، شرایط محیطی، بارگذاری و کیفیت تنظیم بر فرسودگی اثر دارند. معیار تعویض، حدود مجاز همان محصول و نتیجه بازدید است.
پس از تعویض، رفع علت اولیه باید تأیید شود. برای مثال، لنت جدید روی مجموعه‌ای با تماس نامتقارن ممکن است دوباره با همان الگو ساییده شود.
راهنمای انتخاب کفشک آسانسور و خواندن مشخصات فنی
انتخاب از شناسایی محل کاربرد و مشخصات سیستم شروع می‌شود. سرعت و ظرفیت نامی لازم‌اند، اما اطلاعات ریل، بارگذاری، فضای نصب و مدل قطعه نیز باید بررسی شوند. در پروژه جایگزینی، کد کامل محصول و نقشه نصب کمک می‌کنند قطعه مشابه با قطعه سازگار اشتباه نشود.
| مشخصه | اطلاعات لازم برای تطبیق |
| کاربرد | کابین یا وزنه تعادل و آرایش نصب |
| ریل | مقطع و ابعاد سطح راهنما طبق نقشه |
| سرعت | محدوده مجاز مدل برای کاربرد موردنظر |
| بارگذاری | نیروها یا شرایط بار تعریف‌شده در مدارک سازنده |
| نصب | ابعاد پایه، فاصله سوراخ‌ها و فضای آزاد |
| قطعات مصرفی | کد لنت یا رولر سازگار و امکان تأمین |
| سرویس | شرایط روانکاری، بازرسی و تنظیم |
نمونه خواندن کاتالوگ یک خانواده محصول
در جدول رسمی کفشک‌های رولری WRG ویتور، اطلاعات کاربرد کابین و وزنه از هم تفکیک شده و مدل‌ها مشخصات متفاوتی دارند. برای تطبیق باید ردیف مدل و ستون کاربرد درست خوانده شود؛ مشخصات یک مدل را نمی‌توان به کل خانواده نسبت داد.
اگر کاتالوگ نیروی مجاز را برای شرایط مختلف جدا کرده باشد، این مقادیر نباید به‌جای یکدیگر استفاده شوند. همچنین ظرفیت اسمی آسانسور را نباید مستقیماً معادل نیروی جانبی کفشک گرفت. تفسیر این اطلاعات بخشی از انتخاب فنی است.
برای استعلام، کد مدل فعلی، اطلاعات ریل، مشخصات آسانسور و ابعاد نصب از مدارک یا گزارش سرویسکار تهیه شوند. عکس می‌تواند به شناسایی کمک کند، ولی جای مشخصات فنی را نمی‌گیرد.
آیا می توان کفشک لغزشی را با رولری جایگزین کرد
این تغییر در بعضی پروژه‌ها قابل بررسی است، اما تعویض مستقیم و همیشگی محسوب نمی‌شود. ابعاد پایه، موقعیت نسبت به ریل، فضای حرکت اجزا، بارگذاری و الزامات سرویس باید تطبیق داده شوند. هم‌اندازه‌بودن محل پیچ‌ها به‌تنهایی تأیید نمی‌کند که مدل رولری برای آن آسانسور مناسب است.
ابتدا باید هدف تغییر روشن شود: کاهش صدای ناشی از تماس، بهبود کیفیت حرکت یا جایگزینی یک مدل فرسوده. اگر منشأ مشکل، ریل یا وضعیت شاسی باشد، خرید کفشک گران‌تر الزاماً آن را رفع نمی‌کند.
پیش از تغییر نوع، تناسب مجموعه باید توسط مسئول فنی بررسی شود. اصلاح خودسرانه پایه، افزایش فشار فنر یا استفاده از قطعه واسط بدون بررسی طراحی، روش قابل اتکایی برای سازگارکردن قطعه نیست.
کفشک آسانسور
قیمت کفشک آسانسور و هزینه تعویض
قیمت به مدل، نوع لغزشی یا رولری، کاربرد، قطعات همراه و شرایط تأمین وابسته است. مبلغ یک مجموعه کامل با لنت یا رولر یدکی قابل مقایسه مستقیم نیست. برای برآورد هزینه تعویض نیز باید قیمت قطعه از اجرت، تنظیم و رفع ایرادهای زمینه‌ای جدا شود.
در استعلام این موارد روشن باشند:
- قیمت مربوط به یک کفشک است یا مجموعه موردنیاز پروژه.
- لنت یا رولر همراه قطعه ارائه می‌شود یا جداگانه محاسبه می‌شود.
- مدل و کد قطعه یدکی دقیقاً چیست.
- اجرت تعویض و تنظیم در مبلغ اعلامی وجود دارد یا جداست.
- اعتبار قیمت، موجودی و زمان تأمین چقدر است.
مقایسه قیمت زمانی معنا دارد که مشخصات و دامنه تأمین یکسان باشند. برای بررسی گزینه‌های مرتبط در قطعات مکانیکی آسانسور مگا، اطلاعات فنی پروژه مبنای استعلام قرار می‌گیرد تا انتخاب صرفاً براساس ظاهر یا پایین‌ترین قیمت انجام نشود.
سوالات متداول درباره کفشک آسانسور
کفشک رولری از لغزشی بهتر است؟
برتری مطلق ندارد. تناسب مدل با سرعت، بارگذاری، ریل و کیفیت حرکت موردنیاز تعیین‌کننده است.
آیا با تعویض کفشک لرزش کابین حتماً قطع می‌شود؟
خیر. ابتدا باید منشأ لرزش مشخص شود. ریل، شاسی، تنظیم و اجزای دیگر هم ممکن است دخیل باشند.
آیا هر لنت هم‌اندازه برای کفشک مناسب است؟
خیر. علاوه بر ابعاد، جنس، شکل تماس و کد سازگار با مدل باید بررسی شود.
کفشک چه زمانی باید بازدید شود؟
در برنامه سرویس متناسب با محصول و شرایط بهره‌برداری، و هنگام بروز علائم غیرعادی. زمان‌بندی واحدی برای همه مدل‌ها وجود ندارد.
آیا کفشک رولری کاملاً بی‌نیاز از سرویس است؟
خیر. سلامت رولر، یاتاقان، اتصالات و تنظیم باید کنترل شود؛ نیاز به روانکاری نیز برای مدل و محل مشخص بررسی می‌شود.
کفشک کابین و کفشک درب یک قطعه هستند؟
خیر. کفشک کابین مجموعه کابین را روی ریل راهنما هدایت می‌کند؛ کفشک درب به هدایت لته در مسیر مربوط به درب کمک می‌کند.
جمع‌بندی
کفشک آسانسور قطعه اصلی سیستم هدایت کابین و وزنه تعادل روی ریل است. انواع لغزشی و رولری هرکدام ساختار، قطعات مصرفی و الزامات نگهداری متفاوتی دارند و انتخاب آن‌ها باید براساس مشخصات واقعی پروژه انجام شود.
در کفشک لغزشی، وضعیت لنت و الگوی سایش اهمیت زیادی دارد؛ در کفشک رولری نیز سلامت رولرها، یاتاقان‌ها و مکانیزم تنظیم باید کنترل شود. صدا، لرزش و سایش غیرعادی می‌توانند نشانه نیاز به بررسی باشند، اما علت قطعی باید توسط متخصص تشخیص داده شود.
برای انتخاب قطعه، بررسی مدل مناسب و استعلام موجودی و قیمت روز، ابتدا مشخصات فنی پروژه را آماده کنید و محصولات مرتبط را در بخش قطعات مکانیکی آسانسور مگا بررسی کنید.برای بررسی قطعه متناسب با پروژه، اطلاعات فنی را در اختیار گروه صنعتی مگا قرار دهید تا تطبیق فنی قطعه بر اساس اطلاعات واقعی انجام شود.
