کارسلینگ آسانسور یا کاراسلینگ، فریم باربری است که کابین روی آن قرار می‌گیرد یا به آن متصل می‌شود. این سازه وزن کابین و بار داخل آن را به مسیر انتقال نیرو متصل می‌کند و محل نصب تجهیزات هدایت و، بسته به طراحی، تجهیزات ایمنی است. انتخاب آن باید با ابعاد کابین، ریل‌ها و سیستم حرکت هماهنگ باشد.
در بازار ایران، نام کارسلینگ بیشتر برای مجموعه‌های هیدرولیکی شنیده می‌شود؛ بااین‌حال، اصطلاح‌های Car Sling و Car Frame در منابع فنی برای فریم کابین آسانسورهای کششی نیز به کار می‌روند. برای سفارش، نقشه و مشخصات مدل از نام تجاری آن مهم‌ترند.
کارسلینگ آسانسور در یک نگاه
| موضوع | نکته اصلی |
| وظیفه | نگهداری کابین و انتقال نیروهای وارد بر مجموعه |
| کاربرد | فریم کابین در آرایش‌های هیدرولیکی و کششی |
| مدل‌های هیدرولیکی | مستقیم یا غیرمستقیم متناسب با مسیر انتقال حرکت |
| معیار ابعاد | کابین، موقعیت ریل‌ها، جک، ورودی‌ها و فضای چاه |
| معیار ظرفیت | مشخصات بارگذاری و وزن مجموعه، نه فقط تعداد نفر |
| پیت‌لس | نیازمند بررسی طرح کامل و تمهیدات ایمنی |
| قیمت | وابسته به مشخصات سازه و فهرست اقلام همراه |
کارسلینگ آسانسور چیست و چه وظیفه ای دارد؟
کارسلینگ سازه‌ای متحرک است که کابین را نگه می‌دارد و نیروهای ناشی از وزن، حرکت و شرایط طراحی را منتقل می‌کند. این فریم همراه کابین در چاه جابه‌جا می‌شود و از طریق کفشک‌ها با ریل‌های راهنما ارتباط دارد. شکل و نقاط اتصال آن به آرایش آسانسور وابسته‌اند.
وزن مسافر یا بار ابتدا به کف کابین وارد می‌شود و سپس از تکیه‌گاه‌های کابین به فریم انتقال می‌یابد. ادامه مسیر نیرو در آسانسور کششی به مجموعه تعلیق و در آسانسور هیدرولیکی به اتصال مستقیم یا غیرمستقیم جک وابسته است.
بنابراین کارسلینگ فقط یک قاب برای نصب کابین نیست. موقعیت تکیه‌گاه‌ها، سختی سازه و هندسه آن باید با نیروهای مورد انتظار هماهنگ باشند. افزودن ورق یا تقویت موضعی بدون محاسبه، جای طراحی مناسب را نمی‌گیرد.
تفاوت کارسلینگ با یوک کارفریم و کابین
کارسلینگ و کارفریم در بسیاری از کاتالوگ‌ها به فریم باربر کابین اشاره دارند. یوک نیز در بازار ممکن است برای همین مجموعه یا بخش‌هایی از آن استفاده شود. کابین، فضای حمل مسافر یا بار است؛ بنابراین باید مشخص شود هر نام در نقشه و پیشنهاد فروش دقیقاً چه مجموعه‌ای را شامل می‌شود.
| اصطلاح | منظور در بررسی سفارش |
| کارسلینگ یا Car Sling | فریم باربر و نگهدارنده کابین |
| کارفریم یا Car Frame | نامی با هم‌پوشانی زیاد با کارسلینگ در منابع فنی |
| یوک | نام رایج سازه نگهدارنده یا بخش مشخصی از آن، بسته به کاربرد |
| کابین | فضای حمل مسافر یا بار و اجزای مربوط به آن |
تفاوت نام‌ها نباید به این برداشت منجر شود که تمام کارسلینگ‌ها هیدرولیکی و تمام یوک‌ها کششی هستند. در راهنمای یوک کابین آسانسور، اعضای سازه و نقش آن‌ها در انتقال بار توضیح داده شده است.
تغییر تزئینات، کف یا ابعاد کابین هم می‌تواند اطلاعات مبنای انتخاب فریم را تغییر دهد. حفظ کارسلینگ قبلی در نوسازی باید پس از بررسی وزن و شرایط جدید انجام شود.

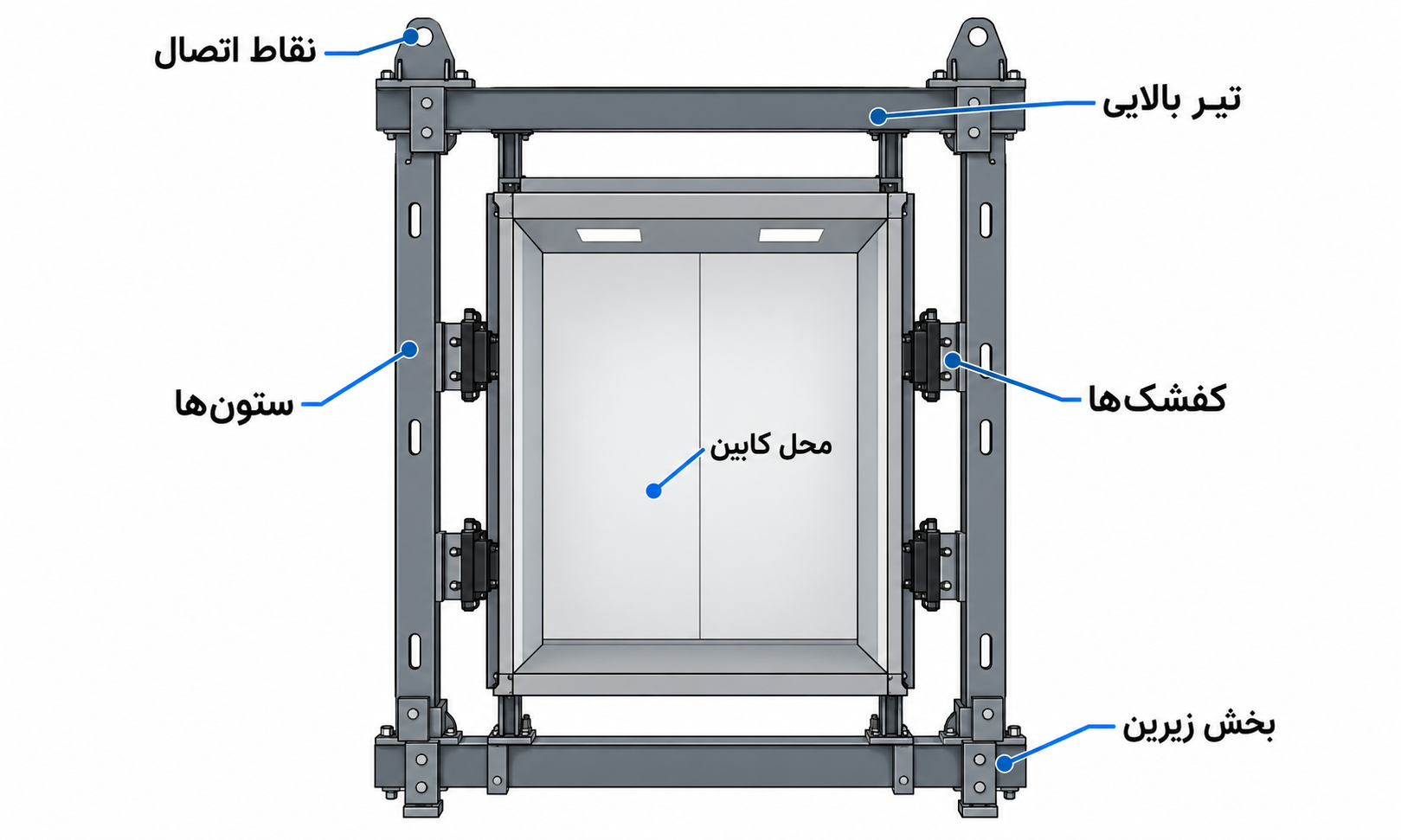

اجزای سازه و تجهیزات متصل به کارسلینگ
ساختار کارسلینگ با آرایش آن تغییر می‌کند، اما اعضای باربر، تکیه‌گاه کابین و اتصالات، بخش‌های اصلی بررسی هستند. در بعضی طرح‌ها تیر بالا، اعضای عمودی و مجموعه زیرین قابل تفکیک‌اند. کفشک، پاراشوت و تجهیزات تعلیق قطعات مستقلی هستند که محل نصب یا اتصال آن‌ها روی فریم پیش‌بینی می‌شود.
| بخش | نقش |
| اعضای باربر و مهاربندی | انتقال نیرو و حفظ هندسه سازه |
| تکیه‌گاه کابین | دریافت بار کف و اتصال کابین به فریم |
| اتصالات | یکپارچه‌کردن اعضا مطابق نقشه |
| محل نصب کفشک | هماهنگی فریم با مسیر ریل |
| محل تجهیزات ایمنی | انتقال نیروهای عملکرد تجهیزات طبق طراحی |
| نقاط اتصال جک یا تعلیق | ارتباط سازه با سیستم حرکت |

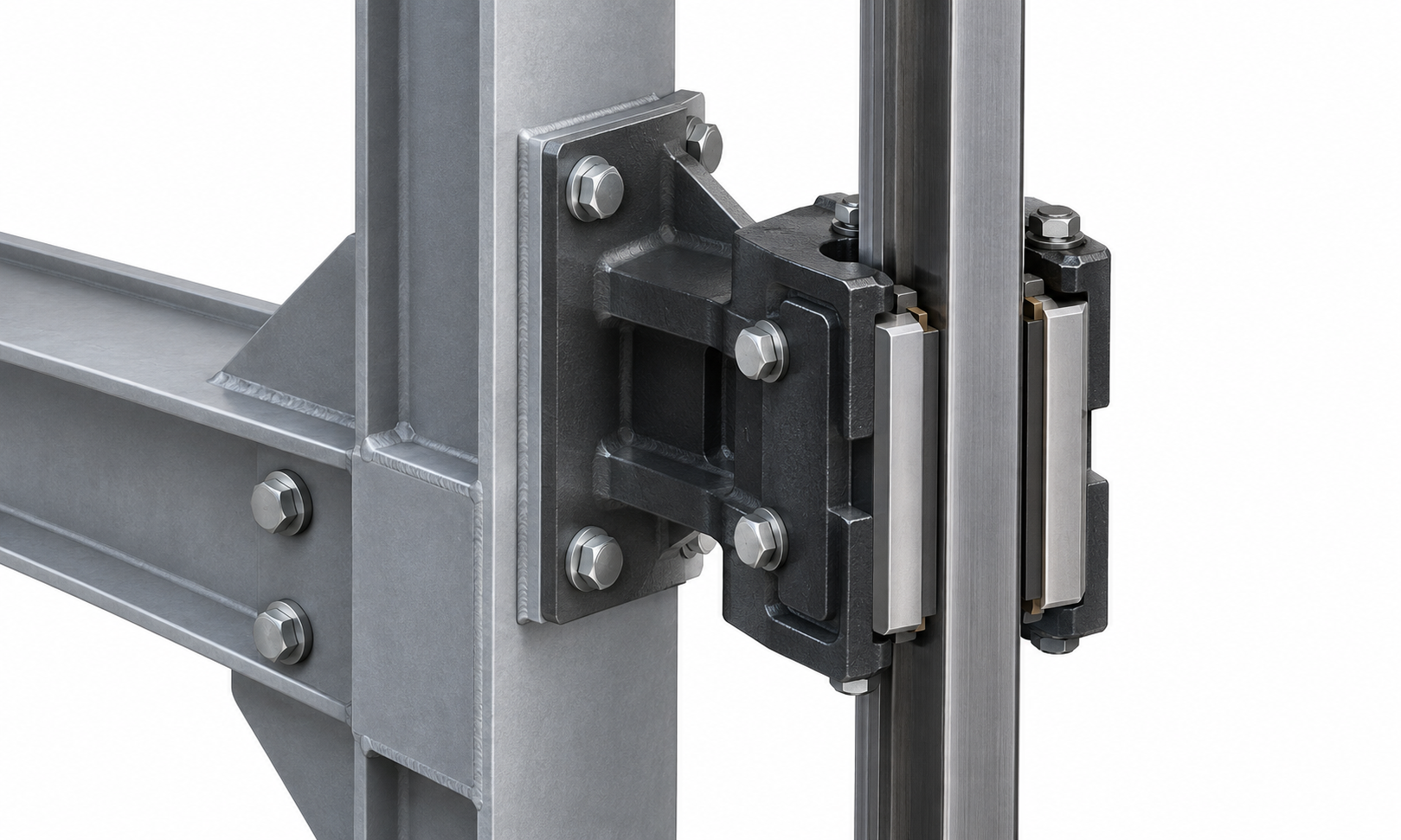

کفشک و ارتباط با ریل
کفشک روی فریم نصب می‌شود و هدایت کابین را در امتداد ریل برقرار می‌کند. اگر محل نصب یا هندسه مجموعه نامناسب باشد، تعویض کفشک به‌تنهایی لزوماً مشکل تماس و سایش را رفع نمی‌کند. تفاوت مدل‌های لغزشی و رولری در مقاله کفشک آسانسور بررسی شده است.
پاراشوت و تجهیزات ایمنی
تجهیزات ایمنی باید با ریل، بارگذاری و طراحی فریم سازگار باشند. نمی‌توان یک نوع پاراشوت را به همه کارسلینگ‌ها نسبت داد یا فقط براساس مستقیم‌بودن جک درباره حذف تجهیزات ایمنی تصمیم گرفت. برای شناخت عملکرد این مجموعه، راهنمای گاورنر و ترمز ایمنی آسانسور را ببینید.
انواع کارسلینگ و تفاوت حرکت مستقیم و غیرمستقیم
در سیستم هیدرولیکی مستقیم، حرکت جک از طریق اتصال طراحی‌شده به فریم و کابین منتقل می‌شود. در سیستم غیرمستقیم، فلکه و سیم‌بکسل در مسیر انتقال حرکت قرار می‌گیرند. این تفاوت بر کورس جک، مسیر نیرو، نقاط اتصال و فضای موردنیاز اثر دارد و باید در نقشه سفارش مشخص باشد.
| معیار | آرایش مستقیم متداول | آرایش غیرمستقیم متداول |
| انتقال حرکت | از جک به مجموعه کابین | از جک از طریق فلکه و سیم‌بکسل |
| رابطه جابه‌جایی | جابه‌جایی کابین و جک برابر است | در آرایش رایج، کابین دو برابر جک جابه‌جا می‌شود |
| نقاط مهم در جانمایی | محل جک و اتصال به فریم | محل جک، فلکه، مسیر بکسل و نقاط مهار |
| مبنای انتخاب | نقشه، بارگذاری و فضای پروژه | نقشه، بارگذاری و مشخصات کامل آرایش |
نسبت ۱ به ۲ یا ۲ به ۱ چه معنایی دارد
نسبت بدون تعریف ترتیب اجزا مبهم است. اگر جابه‌جایی کابین دو برابر جابه‌جایی جک باشد، نسبت «حرکت جک به کابین» یک به دو و نسبت معکوس، دو به یک خواهد بود. در نقشه و کاتالوگ باید مشخص شود نسبت برای کدام کمیت‌ها و با چه ترتیب نوشته شده است.
برای نمونه، ویتور در معرفی فریم‌های هیدرولیکی WLF از نسبت‌های تعلیق مختلف استفاده می‌کند. بنابراین عنوان «کارسلینگ ۱:۲» به‌تنهایی اطلاعات کامل سفارش نیست؛ آرایش واقعی جک، فلکه و سیم‌بکسل باید همراه آن بررسی شود.
نوع مستقیم یا غیرمستقیم به‌تنهایی برتری کیفی تعیین نمی‌کند. سازگاری طرح با ارتفاع حرکت، فضای موجود و شرایط بارگذاری، معیار انتخاب است.
تفاوت کارسلینگ تک فلکه و دو فلکه
تک‌فلکه یا دوفلکه، تعداد فلکه‌های مجموعه مورد اشاره فروشنده را توصیف می‌کند؛ اما از این نام نمی‌توان نسبت حرکت، ظرفیت یا کیفیت را نتیجه گرفت. مقایسه باید با نقشه مسیر سیم‌بکسل، محل فلکه‌ها و نقاط اتصال انجام شود تا مشخص باشد دو پیشنهاد واقعاً چه تفاوتی دارند.
در مقایسه دو مدل، این موارد را کنار هم قرار دهید:
- جانمایی فلکه‌ها و فضای موردنیاز در اطراف کابین؛
- مسیر سیم‌بکسل و نقاط ثابت یا متحرک اتصال؛
- نسبت حرکت با تعریف روشن ترتیب کمیت‌ها؛
- مشخصات بارگذاری و محدودیت‌های مدل؛
- اقلام همراه، دسترسی سرویس و هزینه تأمین مجموعه.
ادعاهایی مانند «دوفلکه همیشه ظرفیت بیشتری دارد» یا «تک‌فلکه همیشه ارزان‌تر تمام می‌شود» بدون مشخصات دو محصول قابل اتکا نیستند. تعداد فلکه جای اطلاعات فنی را نمی‌گیرد.
کارسلینگ پیت لس و محدودیت های جانمایی
کارسلینگ پیت‌لس یا مدل معرفی‌شده برای چاهک کم‌عمق، باید به‌عنوان بخشی از یک طرح کامل بررسی شود. نام محصول به معنی امکان حذف چاهک، فضای ایمنی یا تجهیزات انتهای مسیر نیست. امکان استفاده به ساختمان، فضای واقعی و تمهیدات تأییدشده همان سیستم بستگی دارد.
اطلاعات اولیه شامل عمق چاهک پس از اجرای کف نهایی، فضای بالاسری، ابعاد چاه، مسیر حرکت، وزن کابین و ظرفیت است. فضای موردنیاز تجهیزات و شرایط دسترسی ایمن سرویسکار نیز باید در طراحی دیده شود.
قبل از تأیید جانمایی، سفارش فریم کم‌ارتفاع یا جابه‌جایی نقاط نصب می‌تواند به تداخل تجهیزات و دوباره‌کاری منجر شود. ادعای «قابل نصب بدون چاهک» باید همراه نقشه و شرایط اجرای همان محصول ارزیابی شود.
ابعاد وزن و ظرفیت کارسلینگ چگونه تعیین می شود؟
ابعاد کارسلینگ از هماهنگی کابین، ریل‌ها، جک یا تعلیق و فضای چاه به دست می‌آید. ظرفیت نامی آسانسور تنها یکی از داده‌های انتخاب است. وزن کابین، فریم و سایر اجزای متحرک و شرایط بارگذاری نیز باید طبق تعریف و روش محاسبه سازنده در بررسی لحاظ شوند.
| اطلاعات موردنیاز | کاربرد در انتخاب |
| ابعاد و وزن کابین | تعیین فضای نصب و بارهای مربوط |
| ظرفیت نامی و نوع بار | بررسی شرایط استفاده و توزیع بار |
| موقعیت ریل‌ها | تطبیق هندسه فریم و محل کفشک‌ها |
| آرایش جک یا تعلیق | تعیین نقاط اتصال و مسیر انتقال نیرو |
| عمق چاهک و بالاسری | کنترل فضای انتهای مسیر |
| تعداد و جهت ورودی‌ها | جلوگیری از تداخل سازه با درب‌ها |
ابعاد داخلی کابین، ابعاد خارجی کابین و ابعاد خارجی فریم یکسان نیستند. همچنین مرجع اندازه‌گیری فاصله ریل‌ها باید روی نقشه مشخص باشد. اطلاعات مقاطع و کاربرد آن‌ها در راهنمای انواع ریل راهنما آسانسور آمده است.
تفاوت وزن فریم با ظرفیت آن
وزن کارسلینگ، جرم خود سازه است؛ ظرفیت یا محدوده بار مجاز، مشخصه‌ای برای انتخاب و عملکرد آن محسوب می‌شود. سنگین‌تر بودن فریم به‌تنهایی ظرفیت بیشتر را ثابت نمی‌کند. ضخامت ورق نیز بدون توجه به جنس، شکل مقاطع، اتصالات و محاسبات، معیار کافی نیست.
در آسانسور باربر یا خودروبر، محل قرارگیری بار و بارگذاری متمرکز اهمیت دارد. دو کابین با ظرفیت اسمی یکسان ممکن است به دلیل ابعاد و نحوه بارگذاری، نیاز سازه‌ای متفاوتی داشته باشند. هر محدوده تنظیم ابعاد نیز باید در مدارک محصول تعریف شده باشد.

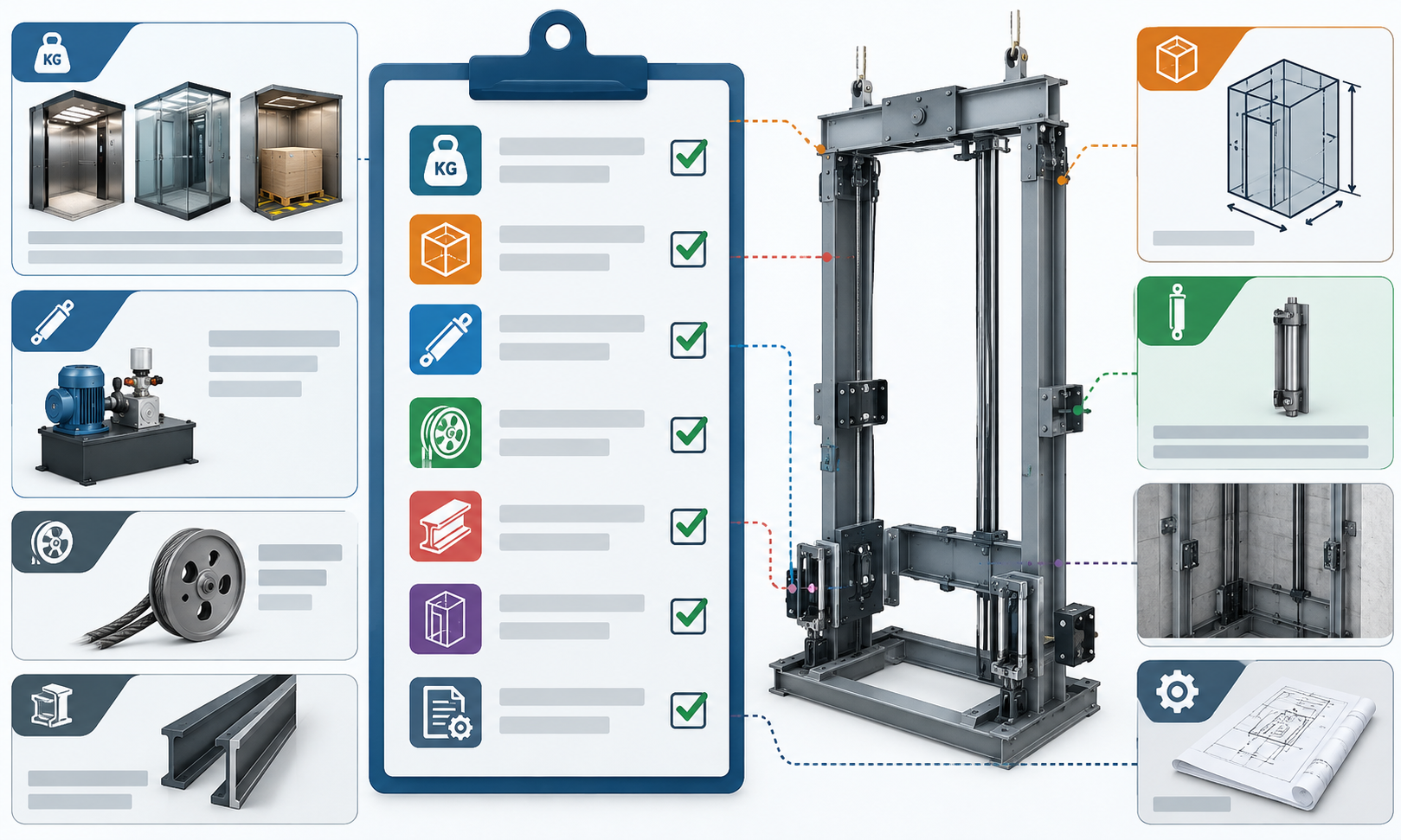

چک لیست انتخاب و سفارش کارسلینگ آسانسور
سفارش قابل اتکا باید به نقشه مشخص و فهرست اقلام تحویلی متصل باشد. مشخصات کابین، ریل، جک یا سیستم تعلیق و تجهیزات ایمنی باید پیش از ساخت تطبیق داده شوند. توافق شفاهی درباره تعداد نفر، ابعاد کلی یا «کامل بودن کارسلینگ» نمی‌تواند جای مشخصات مکتوب را بگیرد.
پیش از تأیید سفارش، این اطلاعات آماده باشند:
- نوع سیستم و آرایش دقیق انتقال حرکت؛
- ظرفیت نامی، وزن و ابعاد کابین و نوع بهره‌برداری؛
- نقشه چاه و موقعیت ریل‌ها، درب‌ها و جک؛
- فضای چاهک و بالاسری با مرجع اندازه‌گیری روشن؛
- مدل تجهیزات مرتبط و محدوده تأمین هر طرف؛
- شماره و تاریخ ویرایش نقشه مبنای ساخت؛
- مدارک تحویلی، زمان تأمین و شرایط ضمانت.
در پروژه جایگزینی، مشخصات موجود باید از مدارک معتبر یا برداشت تخصصی تهیه شوند. تصویر قطعه قدیمی می‌تواند به شناسایی کمک کند، اما مبنای کافی برای بازتولید ابعاد و ظرفیت نیست.
اگر در طول پروژه ابعاد کابین، وزن تزئینات، جهت درب یا جانمایی ریل تغییر کرد، اثر آن بر سفارش باید پیش از ادامه ساخت بررسی و ثبت شود.
علائم آسیب کارسلینگ و زمان بررسی تخصصی
تغییر شکل، ترک، خوردگی مؤثر یا آسیب اتصال در فریم نیازمند ارزیابی تخصصی است. لرزش، صدای فلزی و سایش نامتقارن کفشک نیز می‌توانند بررسی سازه را ضروری کنند، اما خرابی کارسلینگ را ثابت نمی‌کنند. ریل، کفشک، تعلیق و سایر اجزای مرتبط باید هم‌زمان بررسی شوند.
| نشانه | موضوع بررسی |
| سایش نامتقارن کفشک | هندسه فریم، موقعیت کفشک و وضعیت ریل |
| صدای فلزی یا ضربه | اتصال شل یا تماس نامناسب اجزا |
| کج‌شدن مجموعه کابین | تراز سازه، تکیه‌گاه‌ها و آرایش بار |
| ترک یا تغییر شکل | سلامت عضو باربر و علت ایجاد آسیب |
| خوردگی قابل توجه | میزان آسیب و اثر آن بر عملکرد سازه |
در صورت مشاهده یا گزارش آسیب سازه‌ای، ضربه شدید یا حرکت جانبی غیرعادی، استفاده باید تا بررسی مسئول فنی متوقف شود. کاربر ساختمان نباید برای مشاهده فریم وارد چاه یا روی کابین شود.
تعمیر، تعویض یا تقویت به محل و شدت آسیب و ارزیابی مهندسی وابسته است. جوشکاری موضعی، سوراخ‌کاری یا صاف‌کردن عضو باربر بدون روش تأییدشده، راه‌حل عمومی نیست. پس از اصلاح نیز رفع علت اصلی و تناسب مجموعه باید بررسی شود.
کنترل کارسلینگ هنگام تحویل
در زمان تحویل، محصول باید با سفارش و نقشه تأییدشده تطبیق داده شود. کنترل شناسه، تعداد اجزا و آسیب حمل می‌تواند مغایرت‌ها را پیش از نصب آشکار کند. این مرحله، کنترل اولیه دریافت کالاست و جای تأیید فنی سازه، مونتاژ و نصب را نمی‌گیرد.
- شناسه مدل و شماره نقشه با سفارش تطبیق داده شود.
- قطعات و متعلقات با فهرست بسته‌بندی مقایسه شوند.
- تغییر شکل، آسیب اتصال یا صدمه پوشش ثبت شود.
- نقشه مونتاژ و دستورالعمل مربوط به همان مدل دریافت شود.
- کسری یا مغایرت، پیش از نصب به تأمین‌کننده اعلام شود.
برای جاخوردن قطعه نامنطبق، سازه نباید خودسرانه تغییر کند. اصلاح باید با تأیید فنی و ثبت تغییرات در مدارک پروژه انجام شود.
قیمت کارسلینگ آسانسور و مقایسه پیش فاکتورها
قیمت کارسلینگ به طراحی، ابعاد، محدوده بارگذاری، متریال و اقلام همراه وابسته است. پیشنهاد فروش سازه خالی با مجموعه دارای کفشک، فلکه یا تجهیزات ایمنی قابل مقایسه مستقیم نیست. ابتدا باید مشخصات فنی یکسان شوند و سپس هزینه قطعات، خدمات و حمل بررسی شود.
| بخش پیشنهاد | موردی که باید مشخص باشد |
| فریم اصلی | مدل، ابعاد و نقشه مبنای تأمین |
| تجهیزات هدایت | نوع و تعداد کفشک یا رولر، در صورت تأمین |
| تجهیزات ایمنی | مدل و مدارک تجهیزات داخل سفارش |
| فلکه و اتصالات تعلیق | مشخصات و وجود یا نبود در مبلغ |
| پوشش و بسته‌بندی | مشخصات توافق‌شده و شرایط حمل |
| خدمات | هزینه طراحی، حمل، نصب یا تنظیم در صورت ارائه |
وجود یک قلم در این جدول به معنی همراه‌بودن آن با همه مدل‌ها نیست. در مقایسه نهایی، زمان تحویل، اعتبار قیمت، مدارک و شرایط ضمانت نیز باید روشن باشند. عبارت «کامل و استاندارد» بدون تعریف اقلام و مدارک، مقایسه را ممکن نمی‌کند.
برای بررسی قطعات مکانیکی آسانسور مگا، مشخصات فنی و نقشه پروژه مبنای انتخاب قرار می‌گیرند. استعلام کارسلینگ باید با فهرست دقیق سازه و متعلقات انجام شود تا محصول دریافتی با نیاز نصب هماهنگ باشد.
سوالات متداول درباره کارسلینگ آسانسور
کارسلینگ فقط در آسانسور هیدرولیک استفاده می‌شود؟
خیر. این اصطلاح در بازار هیدرولیک رایج است، اما در منابع فنی برای فریم کابین سیستم کششی هم استفاده می‌شود.
کارسلینگ و کارفریم یک قطعه هستند؟
در بسیاری از منابع به یک مفهوم نزدیک اشاره دارند. برای خرید، نقشه و فهرست اقلام مشخص می‌کنند هر عنوان شامل چه مجموعه‌ای است.
کارسلینگ غیرمستقیم بهتر از مستقیم است؟
برتری مطلق ندارد. آرایش مناسب براساس مسیر حرکت، جک، جانمایی و شرایط بارگذاری انتخاب می‌شود.
برای سفارش، تعداد نفر کافی است؟
خیر. وزن و ابعاد کابین، اطلاعات ریل، آرایش حرکت و شرایط چاه نیز لازم‌اند.
آیا پیت‌لس یعنی چاهک و فضای ایمنی لازم نیست؟
خیر. این نام باید همراه نقشه و الزامات همان سیستم بررسی شود و به‌تنهایی مجوز حذف الزامات نیست.
آیا پاراشوت و فلکه همیشه همراه کارسلینگ هستند؟
خیر. اقلام همراه به مدل و قرارداد تأمین وابسته‌اند و باید در پیش‌فاکتور تصریح شوند.
جمع‌بندی
کارسلینگ یکی از اجزای اصلی سازه متحرک کابین است و انتخاب آن باید براساس ظرفیت، ابعاد کابین، نوع سیستم، آرایش جک و ریل‌ها انجام شود. در آسانسور هیدرولیک، تفاوت سیستم مستقیم 1:1 و غیرمستقیم 1:2 اهمیت زیادی دارد. همچنین کارسلینگ باید از نظر هندسه، اتصالات و محل نصب تجهیزات راهنما و ایمنی با کل پروژه هماهنگ باشد. گروه صنعتی مگا نیز در تأمین و بررسی تجهیزات و قطعات مرتبط با سیستم‌های آسانسور می‌تواند براساس مشخصات فنی هر پروژه، گزینه مناسب را پیشنهاد دهد.
