سیم‌ بکسل آسانسور چیست؟ انواع + انتخاب و زمان تعویض

سیم‌ بکسل آسانسور یکی از اجزای اصلی سیستم تعلیق و انتقال نیرو در آسانسورهای کششی است. انتخاب صحیح آن فقط به قطر محدود نمی‌شود؛ ساختار بافت، نوع مغزی، کلاس مقاومت، قطر و شیار فلکه، سرعت، ظرفیت، ارتفاع حرکت و آرایش تعلیق همگی روی عملکرد و عمر سیم بکسل اثر دارند. بازرسی منظم نیز برای تشخیص شکستگی مفتول، خوردگی، کاهش قطر یا کشش نامساوی ضروری است.



سیم‌بکسل آسانسور در یک نگاه

سیم بکسل آسانسور چیست و چه وظیفه‌ای دارد؟

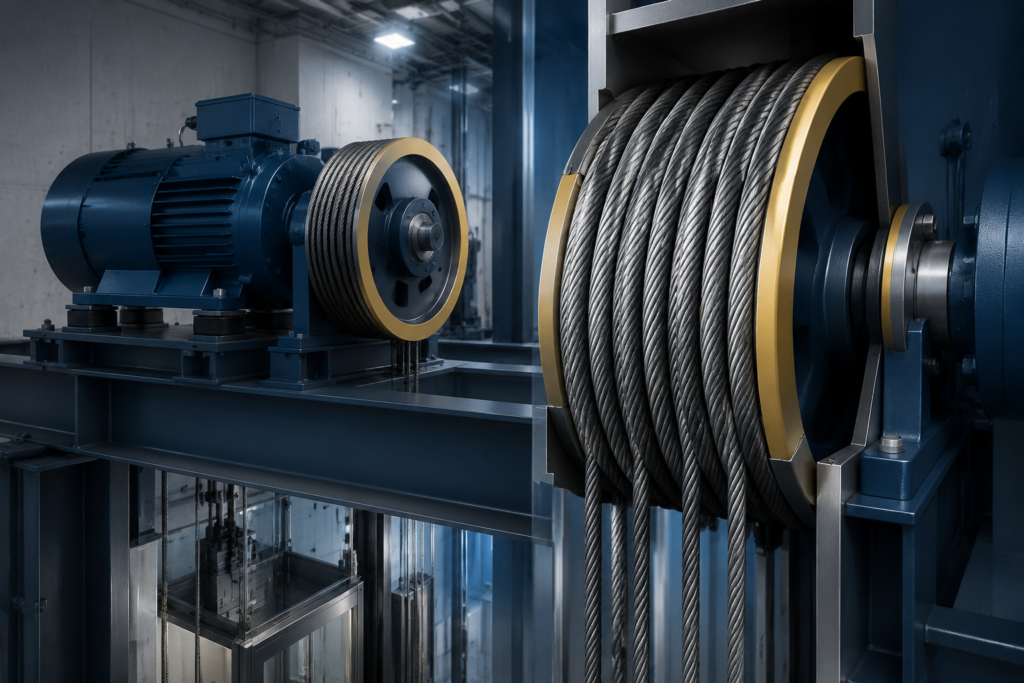

در آسانسور کششی، سیم بکسل‌ها کابین و وزنه تعادل را به سیستم کشش متصل می‌کنند و نیروی ایجادشده در فلکه کششی را به حرکت کابین تبدیل می‌کنند. عملکرد مطمئن سیستم زمانی حاصل می‌شود که مجموعه سیم بکسل‌ها، فلکه، آرایش تعلیق و تنظیم کشش با یکدیگر سازگار باشند. به همین دلیل سیم بکسل را نباید یک قطعه مستقل و قابل جایگزینی بدون بررسی سایر اجزای سیستم در نظر گرفت.

سیم بکسل آسانسور از چه اجزایی ساخته می‌شود؟

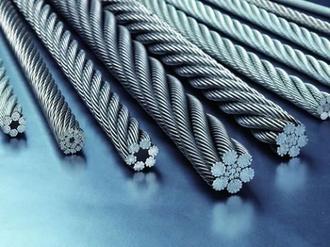

هر سیم بکسل از چند سطح ساختاری تشکیل می‌شود. مفتول‌های فولادی به دور یکدیگر قرار می‌گیرند و استرند را می‌سازند؛ چند استرند نیز پیرامون مغزی مرکزی قرار می‌گیرند. نوع آرایش مفتول‌ها، تعداد استرندها و جنس مغزی روی انعطاف، مقاومت سایشی و رفتار سیم بکسل هنگام عبور از روی فلکه اثر می‌گذارند.

• Wire یا مفتول: کوچک‌ترین عضو فولادی سیم بکسل
• Strand یا استرند: مجموعه‌ای از مفتول‌های بافته‌شده
• Core یا مغزی: بخش مرکزی برای نگهداری فرم و توزیع نیرو

انواع سیم بکسل آسانسور از نظر ساختار

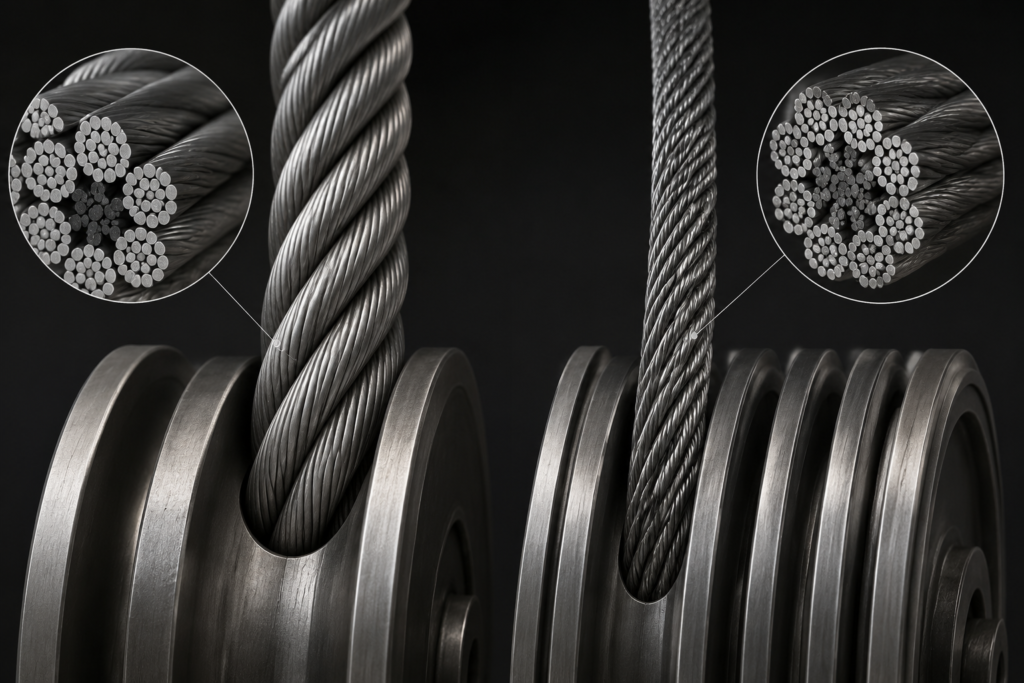

ساختار سیم بکسل باید متناسب با نوع آسانسور و فلکه انتخاب شود. ساختارهایی مانند 8×19، Seale، Warrington یا Filler هرکدام چیدمان متفاوتی از مفتول‌ها دارند. هیچ‌کدام به‌صورت مطلق برای همه پروژه‌ها بهترین نیستند؛ انعطاف، مقاومت سایشی، قطر مفتول بیرونی و سازگاری با شیار فلکه باید هم‌زمان بررسی شوند.

ساختار 8×19 سیم بکسل آسانسور چیست؟

عبارت 8×19 به ساختاری اشاره می‌کند که در آن هشت استرند پیرامون مغزی قرار گرفته‌اند و هر استرند دارای آرایش مشخصی از مفتول‌هاست. در بازار آسانسور این ساختار شناخته‌شده است، اما صرف دیدن عدد 8×19 برای انتخاب کافی نیست؛ نوع دقیق بافت، جنس مغزی، کلاس سیم و مشخصات سازنده نیز باید کنترل شوند.

مغزی کنفی و مغزی فولادی چه تفاوتی دارند؟

مغزی الیافی معمولاً انعطاف بالاتری ایجاد می‌کند و می‌تواند در نگهداری روانکار داخلی نقش داشته باشد. مغزی فولادی سختی ساختاری بیشتری دارد و در شرایط خاص ظرفیت بالاتری ایجاد می‌کند، اما انتخاب آن باید با فلکه، آرایش تعلیق و مشخصات طراحی آسانسور هماهنگ باشد. هیچ‌کدام را نمی‌توان بدون توجه به سیستم، انتخاب برتر عمومی دانست.

قطر سیم بکسل آسانسور چگونه انتخاب می‌شود؟

قطر فقط یکی از پارامترهای انتخاب است. ظرفیت آسانسور، سرعت، ارتفاع حرکت، تعداد رشته‌ها، آرایش تعلیق، قطر فلکه، شکل شیار و محدودیت‌های سازنده باید در کنار قطر بررسی شوند. استفاده از یک جدول عمومی مانند «فلان قطر برای فلان تعداد طبقه» می‌تواند گمراه‌کننده باشد، زیرا دو آسانسور با تعداد طبقات مشابه ممکن است سیستم‌های کاملاً متفاوتی داشته باشند.

• قطر نامی و تلرانس واقعی سیم بکسل
• تعداد و ساختار رشته‌های تعلیق
• ظرفیت و جرم کابین و وزنه تعادل
• سرعت و ارتفاع حرکت
• قطر و نوع شیار فلکه کششی
• تعداد خم‌های سیم بکسل در مسیر





سیم بکسل چگونه با فلکه کششی کار می‌کند؟

کشش مناسب بین سیم بکسل و شیار فلکه باعث انتقال نیرو می‌شود. اگر شیار فلکه بیش از حد ساییده، نامتناسب یا آلوده باشد، سیم بکسل جدید هم می‌تواند خیلی زود فرسوده شود. بنابراین هنگام بررسی یا تعویض سیم بکسل باید وضعیت فلکه، عمق و فرم شیار و هم‌راستایی سیستم نیز کنترل شود.

این ارتباط فنی باعث می‌شود بررسی فلکه کششی آسانسور هم‌زمان با سیم بکسل اهمیت داشته باشد.

تفاوت سیم بکسل کششی و سیم بکسل گاورنر

سیم بکسل‌های تعلیق وظیفه حمل و انتقال نیروی کششی کابین را بر عهده دارند، اما سیم بکسل گاورنر بخشی از سیستم ایمنی تشخیص اضافه‌سرعت است. مشخصات، قطر و وظیفه این دو یکسان نیست و نباید به‌جای یکدیگر انتخاب شوند. سیم بکسل گاورنر باید با خود گاورنر و مکانیزم پاراشوت هماهنگ باشد.

برای شناخت این بخش از سیستم ایمنی، صفحه گاورنر و ترمز ایمنی آسانسور مرتبط است.

علائم خرابی و فرسودگی سیم بکسل آسانسور

فرسودگی سیم بکسل همیشه با پارگی کامل شروع نمی‌شود. شکستگی مفتول‌های منفرد، زنگ‌زدگی، کاهش قطر، له‌شدگی، موج‌دار شدن، سایش موضعی یا اختلاف کشش بین رشته‌ها می‌توانند نشانه نیاز به بررسی تخصصی باشند. محل بروز این نشانه‌ها نیز مهم است؛ بعضی آسیب‌ها در نقاط عبور مکرر از روی فلکه سریع‌تر ظاهر می‌شوند.

نشانه	علت احتمالی
مفتول شکسته	خستگی خمشی، سایش یا تنش موضعی
زنگ‌زدگی	رطوبت یا حفاظت نامناسب
کاهش قطر	سایش خارجی یا آسیب داخلی
له‌شدگی	فشار نامناسب یا شیار معیوب
موج‌دار شدن	نصب یا تنش غیرعادی
اختلاف کشش	تنظیم نامساوی رشته‌ها
صدای غیرعادی	اصطکاک، فلکه یا تراز نامناسب

چه زمانی سیم بکسل آسانسور باید تعویض شود؟

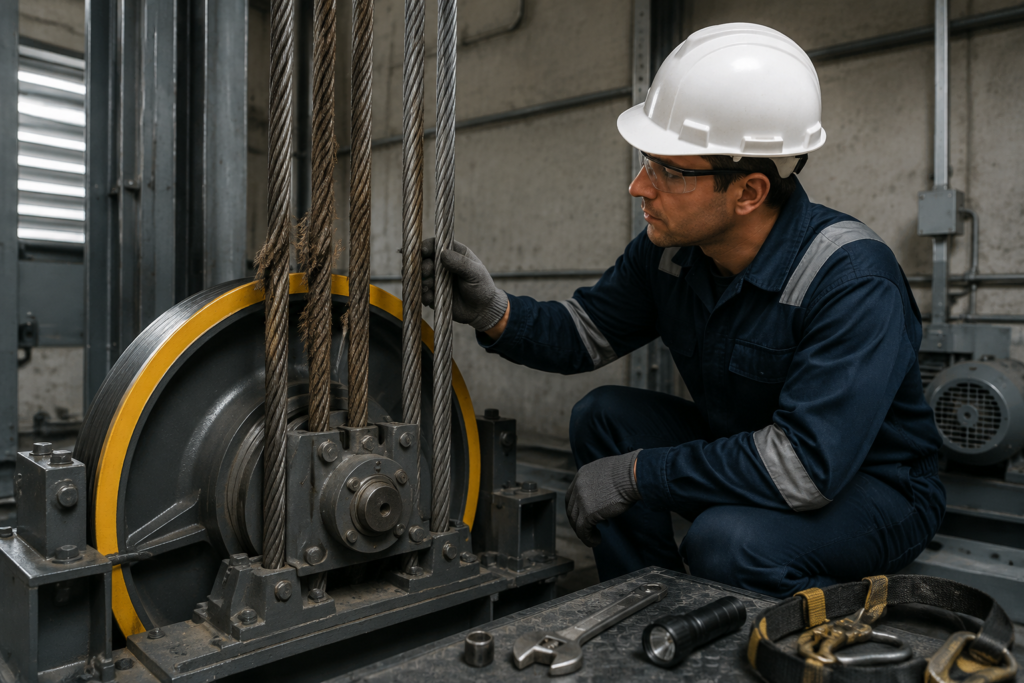

زمان تعویض را نباید فقط با تعداد سال تعیین کرد. شرایط کاری، تعداد سیکل، خوردگی، شکستگی مفتول، کاهش قطر، تغییر شکل، وضعیت فلکه و معیارهای بازرسی سازنده و استاندارد تعیین‌کننده هستند. ممکن است یک سیم بکسل در محیط و کاربری سنگین زودتر از نمونه مشابه در ساختمان کم‌تردد نیاز به تعویض داشته باشد.

• افزایش شکستگی مفتول‌ها
• کاهش قطر بیش از حدود مجاز مشخص‌شده
• خوردگی شدید یا آسیب داخلی مشهود
• له‌شدگی یا تغییر شکل پایدار
• فرسودگی همراه با مشکل شیار فلکه

آیا همه سیم بکسل‌ها باید هم‌زمان تعویض شوند؟

در مجموعه‌های چندرشته‌ای، اختلاف زیاد در سن، کشش یا مشخصات رشته‌ها می‌تواند توزیع بار را نامتوازن کند. به همین دلیل تعویض یک رشته به‌صورت منفرد باید با احتیاط و بر اساس دستورالعمل سازنده و وضعیت کل مجموعه انجام شود. در بسیاری از موارد بررسی مجموعه کامل و هم‌زمان کردن ویژگی‌های رشته‌ها راهکار مطمئن‌تری است.

تنظیم کشش سیم بکسل‌ها چرا مهم است؟

اگر یک رشته سهم بیشتری از بار را تحمل کند، همان رشته و شیار متناظر می‌توانند سریع‌تر فرسوده شوند. اختلاف کشش همچنین می‌تواند باعث رفتار نامتقارن، لرزش و سایش نابرابر شود. تنظیم کشش باید با ابزار و روش مناسب انجام شود و پس از مدتی بهره‌برداری دوباره کنترل شود.

رفتار فریم کابین نیز در توزیع نیرو مؤثر است؛ برای آشنایی با آن، مقاله یوک کابین آسانسور را ببینید.



روغن‌کاری سیم بکسل آسانسور چگونه انجام می‌شود؟

روانکاری باید با نوع سیم بکسل و توصیه سازنده سازگار باشد. کمبود روانکار می‌تواند سایش داخلی و خوردگی را تشدید کند، اما روغن‌کاری بیش از حد نیز ممکن است آلودگی جذب کند یا شرایط تماس سیم بکسل و فلکه را تغییر دهد. استفاده از روغن نامناسب یا مواد چسبناک عمومی توصیه نمی‌شود.

چرا سیم بکسل‌ها نامساوی فرسوده می‌شوند؟

فرسودگی نامساوی معمولاً نشانه‌ای از مشکل در کل سیستم است، نه صرفاً کیفیت پایین یک رشته. اختلاف کشش، شیارهای متفاوت فلکه، تراز نبودن مسیر، طول نابرابر رشته‌ها، روانکاری نامناسب یا مشکل در فریم و تعلیق می‌توانند باعث شوند یک یا چند رشته سریع‌تر آسیب ببینند.

• اختلاف کشش اولیه یا تنظیم نامناسب
• سایش نامساوی شیار فلکه
• هم‌راستایی نامناسب فلکه‌ها
• تفاوت در طول مؤثر رشته‌ها
• مشکل در یوک یا آرایش تعلیق کابین

اشتباهات رایج در انتخاب و نگهداری سیم بکسل

• خرید فقط بر اساس قطر اسمی
• استفاده از سیم بکسل غیرمخصوص آسانسور
• ترکیب رشته‌های با ساختار یا وضعیت متفاوت بدون بررسی
• تعویض سیم بکسل بدون کنترل فلکه کششی
• بی‌توجهی به کشش نامساوی
• روغن‌کاری بیش از حد یا با روانکار نامناسب
• نادیده گرفتن خوردگی و کاهش قطر
• تعیین زمان تعویض صرفاً براساس سن

راهنمای انتخاب سیم بکسل مناسب آسانسور

انتخاب نهایی باید از روی مشخصات پروژه و مدارک فنی انجام شود. ابتدا نوع سیستم تعلیق، ظرفیت، سرعت و ارتفاع حرکت مشخص می‌شود؛ سپس قطر و ساختار سیم بکسل، نوع مغزی، کلاس مقاومت و سازگاری با فلکه کنترل می‌شوند. در پروژه‌های تعمیراتی نیز وضعیت فلکه و سایر اجزای سیستم باید پیش از سفارش سیم بکسل جدید بررسی شود.

در سیستم‌هایی که نوع فریم و آرایش تعلیق خاص دارند، مطالعه کاراسلینگ آسانسور نیز می‌تواند به درک مسیر انتقال نیرو کمک کند.

سیم بکسل و ایمنی آسانسور

سیم بکسل بخشی از یک زنجیره ایمنی و حرکتی است و وضعیت آن باید در کنار فلکه، گاورنر، پاراشوت، ریل و فریم کابین بررسی شود. مشاهده صدای جدید، لرزش، کاهش کیفیت حرکت یا فرسودگی ظاهری نباید تا خرابی کامل نادیده گرفته شود.

برای نگاه کلی‌تر به این زنجیره، صفحه سیستم ایمنی آسانسور مرتبط است.





سوالات متداول درباره سیم بکسل آسانسور

بهترین سیم بکسل آسانسور کدام است؟

بهترین گزینه به قطر، ساختار، مغزی، فلکه، سرعت، ظرفیت و آرایش تعلیق بستگی دارد و نمی‌توان یک مدل را برای همه آسانسورها بهترین دانست.

آیا قطر بیشتر همیشه بهتر است؟

خیر. قطر باید با فلکه و طراحی سیستم سازگار باشد. افزایش خودسرانه قطر می‌تواند با شیار فلکه و انعطاف موردنیاز ناسازگار باشد.

سیم بکسل آسانسور هر چند سال باید تعویض شود؟

عدد ثابت قابل اتکایی وجود ندارد. نتیجه بازرسی، شکستگی مفتول، کاهش قطر، خوردگی، تغییر شکل و شرایط کار معیار مهم‌تری هستند.

آیا با تعویض سیم بکسل باید فلکه هم بررسی شود؟

بله. شیار فرسوده یا نامتناسب می‌تواند عمر سیم بکسل جدید را به‌شدت کاهش دهد.

آیا روغن‌کاری زیاد عمر سیم بکسل را بیشتر می‌کند؟

خیر. روانکاری باید کنترل‌شده و مطابق توصیه سازنده باشد؛ روانکار نامناسب یا بیش از حد می‌تواند مشکل ایجاد کند.

جمع‌بندی

سیم بکسل آسانسور یک قطعه مصرفی ساده نیست و عملکرد آن به مجموعه‌ای از عوامل مانند ساختار، مغزی، قطر، فلکه، کشش رشته‌ها و شرایط بهره‌برداری وابسته است. انتخاب صحیح باید بر اساس مشخصات واقعی سیستم انجام شود و زمان تعویض نیز از نتیجه بازرسی و حدود مجاز تعیین شود. بررسی هم‌زمان فلکه، کشش، خوردگی و تغییر شکل می‌تواند از تعویض زودهنگام یا ادامه استفاده از سیم بکسل فرسوده جلوگیری کند.

اگر آسانسور با لرزش، صدا یا حرکت نامنظم مواجه شده است، مقاله مشکلات رایج آسانسور می‌تواند برای تشخیص اولیه مفید باشد.
