آسانسورهای چندجهته چیست؟ مزایا + عملکرد و تفاوت‌ها

آسانسورهای چندجهته؛ تحول بزرگ در صنعت جابه‌جایی عمودی و افقی ساختمان‌ها

آسانسورهای چندجهته نسل جدید سیستم‌های حمل‌ونقل عمودی هستند که امکان حرکت همزمان در مسیرهای عمودی و افقی را فراهم می‌کنند. این فناوری با استفاده از موتورهای خطی و حذف محدودیت‌های کابل، ساختار سنتی آسانسورها را متحول کرده و راهکاری نوین برای برج‌های فوق مرتفع و ساختمان‌های هوشمند ارائه می‌دهد.

در دنیای امروز که برج‌ها هر روز بلندتر و پیچیده‌تر می‌شوند، سیستم‌های کلاسیک پاسخگوی نیاز ترافیک عمودی نیستند. آسانسورهای چندجهته با حرکت چندکابینه‌ای در یک شفت و امکان تغییر مسیر، ظرفیت جابه‌جایی را به شکل چشمگیری افزایش می‌دهند. این فناوری نه‌تنها زمان انتظار را کاهش می‌دهد، بلکه بهره‌وری فضا و انرژی را نیز بهبود می‌بخشد.

مطالب مهم مقاله…

آسانسور چندجهته چیست؟

آسانسور چندجهته (Multi-directional Elevator) سیستمی پیشرفته است که برخلاف آسانسورهای کلاسیک، تنها به حرکت عمودی محدود نمی‌شود. در این فناوری، کابین می‌تواند علاوه بر بالا و پایین رفتن، به‌صورت افقی نیز در بین شفت‌های مختلف حرکت کند.این سیستم معمولاً بر پایه موتورهای خطی مغناطیسی کار می‌کند و به‌جای یک کابین در هر چاه، چندین کابین می‌توانند در یک مسیر مشابه به‌صورت هوشمند حرکت کنند. به بیان ساده، ساختار آن بیشتر شبیه متروهای عمودی داخل ساختمان است.

در نتیجه، ساختمان‌هایی با طراحی پیچیده، برج‌های چند هسته‌ای و پروژه‌های سوپرهای‌ریس (Super High-Rise) می‌توانند از فضای شفت به شکل بهینه‌تری استفاده کنند و تعداد طبقات قابل سرویس‌دهی افزایش یابد.





نحوه حرکت عمودی و افقی در آسانسور

حرکت در آسانسورهای چندجهته بر پایه فناوری موتور خطی انجام می‌شود. در این سیستم، دیگر خبری از کابل‌های سنتی نیست و نیروی محرکه از طریق میدان مغناطیسی ایجاد می‌شود.

در مسیر عمودی، کابین مشابه آسانسورهای معمولی حرکت می‌کند اما نیروی محرکه از موتورهای خطی نصب‌شده در دیواره شفت تأمین می‌شود. زمانی که کابین به نقطه انتقال می‌رسد، می‌تواند وارد یک مسیر افقی شده و به شفت مجاور منتقل شود.

مزیت اصلی این ساختار:

• حذف محدودیت طول کابل
• امکان گردش کابین در مدار بسته
• قابلیت استفاده چند کابین در یک شفت
• مدیریت هوشمند مسیرها توسط الگوریتم‌های کنترلی پیشرفته



فناوری موتور خطی در آسانسورهای چندجهته

مهم‌ترین عنصر در عملکرد آسانسورهای چندجهته، موتور خطی (Linear Motor) است. این موتور در واقع نسخه بازشده یک موتور الکتریکی چرخشی است که به‌صورت خطی نیرو تولید می‌کند.

در این فناوری:

• سیم‌پیچ‌ها در طول شفت نصب می‌شوند
• میدان مغناطیسی متحرک ایجاد می‌شود
• کابین بدون تماس مکانیکی و با اصطکاک بسیار کم حرکت می‌کند

مزایای استفاده از موتور خطی شامل:

• کاهش استهلاک قطعات مکانیکی
• افزایش سرعت حرکت
• کاهش لرزش و صدا
• ایمنی بالاتر به دلیل حذف پارگی کابل





تفاوت آسانسور چندجهته و آسانسور کلاسیک

برای درک بهتر جایگاه آسانسورهای چندجهته، باید آن‌ها را با آسانسورهای کلاسیک مقایسه کنیم. سیستم‌های سنتی مبتنی بر کابل، وزنه تعادل و یک کابین در هر چاه هستند. در مقابل، آسانسور چندجهته با موتور خطی و امکان گردش چند کابین در یک مسیر طراحی شده است.

در آسانسور کلاسیک، هر شفت تنها یک کابین را در خود جای می‌دهد. این موضوع در برج‌های بلند باعث افزایش تعداد چاه‌ها و کاهش فضای مفید ساختمان می‌شود. اما در سیستم چندجهته، چند کابین می‌توانند مانند یک حلقه حمل‌ونقل در یک مدار بسته حرکت کنند و حتی به‌صورت افقی بین هسته‌های مختلف ساختمان جابه‌جا شوند.

جدول زیر مقایسه فنی این دو فناوری را نشان می‌دهد:

معیار مقایسه	آسانسور کلاسیک	آسانسورهای چندجهته
نوع محرک	موتور کششی + کابل	موتور خطی مغناطیسی
مسیر حرکت	فقط عمودی	عمودی + افقی
تعداد کابین در هر شفت	1 کابین	چند کابین
محدودیت ارتفاع	وابسته به طول کابل	عملاً بدون محدودیت کابل
بهره‌وری فضا	متوسط	بسیار بالا
مدیریت ترافیک	محدود	هوشمند و الگوریتمی

نتیجه اینکه آسانسورهای چندجهته برای ساختمان‌های پرترافیک و برج‌های مرتفع، گزینه‌ای استراتژیک محسوب می‌شوند.

مزایای آسانسورهای چندجهته

استفاده از این فناوری صرفاً یک نوآوری تکنولوژیک نیست، بلکه یک تحول در طراحی معماری و مدیریت ترافیک عمودی محسوب می‌شود. مهم‌ترین مزایای آن عبارت‌اند از:

• افزایش ظرفیت جابه‌جایی مسافر
• کاهش زمان انتظار در ساعات پیک
• کاهش تعداد چاه‌های آسانسور
• افزایش سطح مفید قابل اجاره ساختمان
• امکان طراحی انعطاف‌پذیر هسته مرکزی برج

از منظر اقتصادی نیز، هرچند هزینه اولیه بالا است، اما در پروژه‌های بزرگ، افزایش سطح مفید قابل فروش یا اجاره می‌تواند سرمایه‌گذاری را توجیه کند.

همچنین سیستم‌های هوشمند کنترل مسیر باعث می‌شوند کابین‌ها بر اساس مقصد مسافران بهینه‌سازی شوند؛ مشابه سیستم‌های Destination Control اما پیشرفته‌تر.





سیستم ایمنی در آسانسورهای چندجهته

ایمنی یکی از دغدغه‌های اصلی در توسعه آسانسورهای چندجهته است. حذف کابل به معنای حذف ریسک پارگی کابل است، اما سیستم باید در برابر قطع برق، نقص فنی و مدیریت برخورد کابین‌ها کاملاً ایمن طراحی شود.

مهم‌ترین مکانیزم‌های ایمنی شامل موارد زیر است:

• سیستم ترمز الکترومغناطیسی چندلایه
• سنسورهای فاصله برای جلوگیری از برخورد کابین‌ها
• سیستم پشتیبان انرژی (UPS و باتری اضطراری)
• الگوریتم‌های هوشمند کنترل ترافیک

علاوه بر این، در صورت قطع برق، کابین‌ها می‌توانند به نزدیک‌ترین ایستگاه هدایت شوند و مسافران تخلیه شوند.

افزایش ظرفیت جابه‌جایی در برج‌ها

یکی از مهم‌ترین دلایل توسعه آسانسورهای چندجهته، حل مشکل ترافیک عمودی در برج‌های مرتفع است. در ساختمان‌های بالای ۵۰ یا ۶۰ طبقه، بخش قابل توجهی از هسته مرکزی به چاه آسانسور اختصاص می‌یابد. این موضوع مستقیماً از متراژ مفید و قابل فروش ساختمان کم می‌کند.

در سیستم‌های چندجهته، چند کابین می‌توانند در یک مسیر حلقه‌ای حرکت کنند؛ مشابه یک سیستم مترو درون‌ساختمانی. این ساختار باعث می‌شود:

• ظرفیت جابه‌جایی تا چند برابر افزایش یابد
• زمان انتظار در ساعات پیک به‌شدت کاهش پیدا کند
• فضای اشغال‌شده توسط شفت‌ها کاهش یابد
• طراحی برج‌های فوق مرتفع اقتصادی‌تر شود

به‌عنوان مثال، در یک برج ۸۰ طبقه، به‌جای استفاده از ۲۰ شفت مستقل، می‌توان با تعداد کمتری مسیر چندکابینه، همان حجم ترافیک را مدیریت کرد. این یعنی افزایش راندمان فضایی و بازگشت سرمایه بالاتر برای سازنده.





مصرف انرژی در این فناوری

یکی از سوالات مهم درباره آسانسورهای چندجهته، میزان مصرف انرژی آن‌هاست. در نگاه اول ممکن است تصور شود سیستم‌های مغناطیسی مصرف بالایی دارند، اما در عمل به دلیل حذف اصطکاک مکانیکی و کابل‌های سنگین، بهره‌وری انرژی افزایش می‌یابد.

مهم‌ترین عوامل کاهش مصرف انرژی عبارت‌اند از:

• حذف وزنه تعادل سنگین
• کاهش اتلاف انرژی ناشی از اصطکاک کابل
• امکان بازیابی انرژی در حرکت نزولی (Regenerative Drive)
• بهینه‌سازی هوشمند مسیر حرکت کابین‌ها

همچنین چون چند کابین در یک مدار حرکت می‌کنند، سیستم می‌تواند توزیع بار را به‌صورت هوشمند تنظیم کند و از حرکت‌های غیرضروری جلوگیری نماید.

در پروژه‌های بلندمرتبه، این بهینه‌سازی می‌تواند کاهش قابل توجهی در مصرف انرژی سالانه ساختمان ایجاد کند؛ موضوعی که برای برج‌های سبز و دارای گواهی LEED اهمیت ویژه‌ای دارد.



نمونه پروژه‌های اجراشده در جهان

فناوری آسانسورهای چندجهته هنوز در مراحل توسعه و اجرای محدود قرار دارد، اما برخی شرکت‌های بزرگ دنیا آن را به مرحله عملیاتی رسانده‌اند.

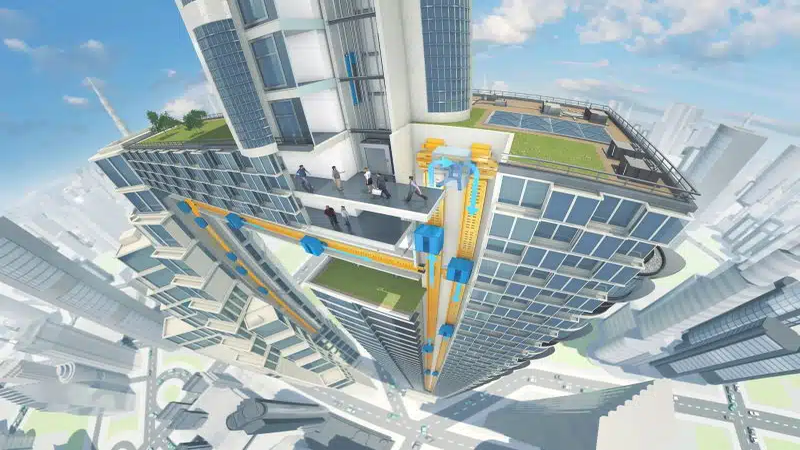

سیستم MULTI شرکت Thyssenkrupp

شرکت Thyssenkrupp با معرفی سیستم MULTI یکی از پیشگامان این فناوری محسوب می‌شود. این سیستم در برج آزمایشی شهر Rottweil مورد تست و توسعه قرار گرفته است.

ویژگی‌های پروژه MULTI:

• استفاده از موتور خطی مغناطیسی
• حرکت افقی و عمودی کابین
• چند کابین در یک شفت
• حذف کامل کابل

این پروژه نشان داد که آینده صنعت آسانسور به سمت سیستم‌های بدون کابل و چندجهته حرکت خواهد کرد.





هزینه اجرای آسانسور چندجهته

هزینه اجرای آسانسورهای چندجهته نسبت به آسانسورهای کلاسیک بالاتر است، اما باید آن را در مقیاس پروژه‌های بزرگ و بلندمرتبه تحلیل کرد. این فناوری معمولاً در برج‌های بالای ۴۰ یا ۵۰ طبقه توجیه اقتصادی پیدا می‌کند.

عوامل مؤثر بر هزینه اجرا شامل موارد زیر است:

• فناوری موتور خطی و تجهیزات مغناطیسی پیشرفته
• سیستم کنترل هوشمند ترافیک
• طراحی خاص شفت‌ها و مسیرهای انتقال افقی
• هزینه تحقیق و توسعه و مهندسی سفارشی

با این حال، کاهش تعداد چاه‌ها و افزایش سطح مفید قابل فروش می‌تواند بخش مهمی از این هزینه را جبران کند. در پروژه‌های سوپرلوکس یا برج‌های تجاری پرترافیک، این فناوری بیشتر یک مزیت رقابتی محسوب می‌شود تا صرفاً یک تجهیز حمل‌ونقل.



چالش‌های فنی و طراحی

با وجود مزایای فراوان، پیاده‌سازی آسانسورهای چندجهته با چالش‌های مهندسی جدی همراه است. این فناوری نیازمند هماهنگی دقیق بین سازه، برق، کنترل و معماری است.

مهم‌ترین چالش‌ها عبارت‌اند از:

• طراحی سازه‌ای مناسب برای مسیرهای افقی و عمودی
• پیچیدگی سیستم کنترل برای جلوگیری از برخورد کابین‌ها
• نیاز به استانداردسازی و تأییدیه‌های ایمنی بین‌المللی
• هزینه نگهداری و نیاز به تکنسین‌های متخصص

همچنین بسیاری از مقررات ملی ساختمان هنوز بر پایه آسانسورهای کابلی تدوین شده‌اند و برای اجرای این فناوری نیاز به به‌روزرسانی آیین‌نامه‌ها وجود دارد.





آینده آسانسورهای چندجهته

آینده صنعت حمل‌ونقل عمودی به سمت سیستم‌های هوشمند، بدون کابل و چندمسیره حرکت می‌کند. با رشد شهرهای عمودی و برج‌های هوشمند، آسانسورهای چندجهته می‌توانند به استاندارد جدید ساختمان‌های فوق مرتفع تبدیل شوند.

در آینده انتظار می‌رود:

• ترکیب این سیستم با هوش مصنوعی برای مدیریت پیش‌بینی‌پذیر ترافیک
• کاهش هزینه تولید با توسعه صنعتی گسترده‌تر
• استفاده در شهرهای هوشمند و پروژه‌های مگاساخت
• افزایش سرعت حرکت در برج‌های بالای ۱۰۰ طبقه

به بیان ساده، همان‌طور که آسانسورهای کششی جایگزین سیستم‌های قدیمی شدند، آسانسورهای چندجهته نیز می‌توانند نسل بعدی تحول در صنعت ساختمان باشند.

در پایان

آسانسورهای چندجهته یک تحول بنیادین در صنعت جابه‌جایی عمودی محسوب می‌شوند. این فناوری با حذف کابل، استفاده از موتور خطی و امکان حرکت افقی، محدودیت‌های سیستم‌های کلاسیک را برطرف کرده است. هرچند هزینه اولیه بالا و چالش‌های فنی وجود دارد، اما در پروژه‌های بزرگ و برج‌های مرتفع، مزایای فضایی و اقتصادی آن کاملاً قابل توجه است.

سوالات متداول

آیا آسانسورهای چندجهته جایگزین کامل آسانسورهای کلاسیک می‌شوند؟

در کوتاه‌مدت خیر، اما در برج‌های فوق مرتفع احتمالاً به گزینه اصلی تبدیل خواهند شد.

آیا این آسانسورها ایمن هستند؟

بله، با استفاده از سیستم‌های ترمز مغناطیسی، سنسورهای فاصله و الگوریتم‌های کنترلی پیشرفته، سطح ایمنی بسیار بالایی دارند.

مهم‌ترین مزیت اقتصادی این فناوری چیست؟

کاهش تعداد شفت‌ها و افزایش سطح مفید قابل فروش ساختمان.

آیا در ایران قابل اجرا هستند؟

در حال حاضر به‌صورت گسترده اجرا نشده‌اند و نیاز به زیرساخت فنی و استانداردسازی دارند.
