تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی

وقتی صحبت از تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی می‌شود، در واقع درباره یکی از مهم‌ترین تصمیم‌های فنی در پروژه‌های ساختمانی صحبت می‌کنیم. نوع اسکلت ساختمان مستقیماً بر نحوه نصب ریل‌ها، براکت‌ها، صفحات اتصال، میزان انکر بولت، برشکاری، پایداری لرزه‌ای و حتی هزینه نهایی پروژه تأثیر می‌گذارد.

در ساختمان‌های اسکلت فلزی، اتصال سازه آسانسور معمولاً با جوشکاری و پلیت‌های فولادی انجام می‌شود؛ در حالی که در سازه‌های بتنی، نیاز به کاشت انکر، برش بتن و اجرای دقیق صفحات انتظار وجود دارد. همین تفاوت‌ها باعث تغییر در سرعت اجرا، وزن نهایی سازه، میزان خطای اجرایی و حتی رفتار سازه در زلزله می‌شود.

خلاصه:

• در اسکلت فلزی : سرعت اجرا بالاتر و انعطاف بیشتر است.
• در اسکلت بتنی : دقت در جانمایی و اجرای انکر اهمیت حیاتی دارد.
• از نظر لرزه‌ای : نوع اتصال تعیین‌کننده عملکرد نهایی است.

مطالب مهم مقاله…

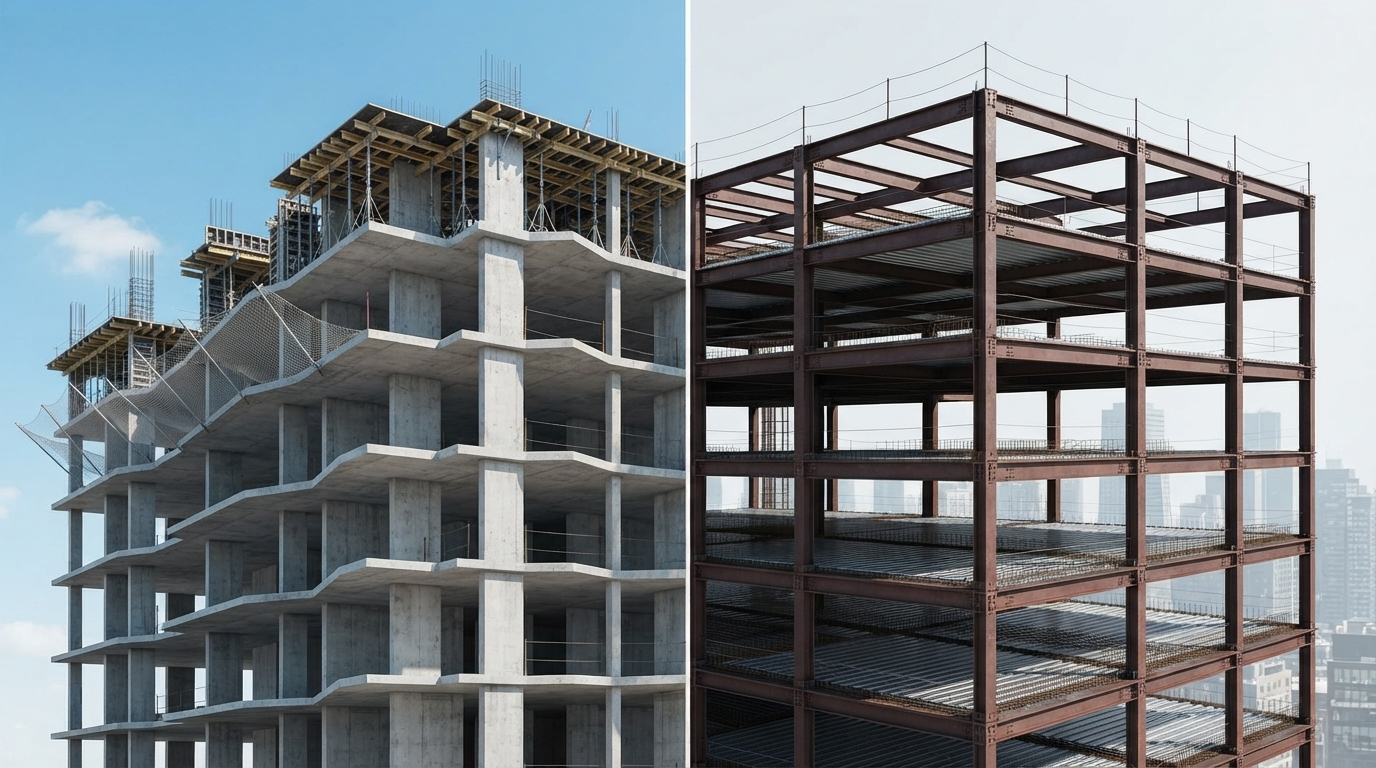

انواع ساختار ساختمان و تأثیر آن بر نصب آسانسور

به طور کلی ساختمان‌ها از نظر سازه‌ای به دو دسته اصلی تقسیم می‌شوند:

• اسکلت فلزی (Steel Structure)
• اسکلت بتنی (Concrete Structure)

نوع اسکلت تعیین می‌کند که چاه آسانسور چگونه ساخته شود، براکت‌ها به چه صورت مهار شوند و بارهای دینامیکی کابین چگونه به سازه منتقل گردد.

در اسکلت فلزی، ستون‌ها و تیرها نقش اصلی انتقال بار را دارند. بنابراین سازه آسانسور معمولاً به تیرهای اطراف چاه متصل می‌شود. این اتصال اغلب به صورت:

• جوش مستقیم به تیر
• استفاده از پلیت تقویتی
• پیچ و مهره سازه‌ای

در اسکلت بتنی، انتقال نیرو از طریق:

• کاشت انکر بولت شیمیایی
• صفحات انتظار مدفون در بتن
• سوراخکاری و کرگیری
  انجام می‌شود که دقت اجرایی بسیار بالایی می‌طلبد.

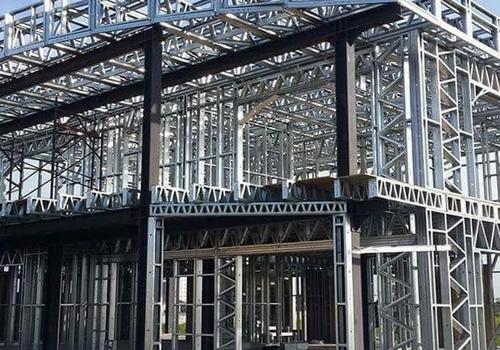

سازه آسانسور در اسکلت فلزی: مزایا و محدودیت‌ها

در پروژه‌هایی که اسکلت ساختمان فلزی است، اجرای سازه آسانسور معمولاً ساده‌تر و سریع‌تر انجام می‌شود. دلیل اصلی آن قابلیت جوشکاری مستقیم و عدم نیاز به عملیات تخریبی است.

مزایا:

• سرعت نصب بالا
• امکان اصلاح تراز با برش و جوش مجدد
• کاهش نیاز به انکر شیمیایی
• وزن کمتر سازه مکمل آسانسور
• انعطاف بالا در اصلاح خطاهای اجرایی

اما محدودیت‌هایی هم وجود دارد:

• وابستگی به کیفیت جوشکاری
• نیاز به کنترل دقیق ضدزنگ و پوشش محافظ
• احتمال انتقال ارتعاش در صورت اجرای ضعیف اتصال

در عمل، اگر سازه فلزی به درستی تراز و تقویت شده باشد، اجرای سازه آسانسور بسیار تمیز و کم‌ریسک خواهد بود.





نکات نصب سازه آسانسور در اسکلت بتنی (نیاز به انکر و برش)

در ساختمان‌های دارای اسکلت بتنی، اجرای سازه آسانسور کاملاً وابسته به کیفیت بتن، محل دقیق ستون‌ها و پیش‌بینی صفحات انتظار است. برخلاف سازه فلزی که اتصال به تیر و ستون نسبتاً ساده‌تر است، در اینجا هر نقطه اتصال نیازمند کاشت انکر یا پیش‌بینی قبلی در زمان بتن‌ریزی است.

اگر در مرحله اسکلت، صفحه انتظار برای ریل‌ها و براکت‌ها تعبیه نشده باشد، تیم نصب مجبور به سوراخکاری و استفاده از انکر شیمیایی می‌شود. این فرآیند علاوه بر زمان‌بر بودن، نیازمند محاسبه دقیق عمق کاشت، فاصله از لبه بتن و مقاومت کششی بتن است. کوچک‌ترین خطا می‌تواند باعث ترک خوردگی یا کاهش ظرفیت باربری شود.

نکته مهم دیگر، بحث کرگیری و برش بتن در صورت خطای تراز چاه است. در بسیاری از پروژه‌ها به دلیل خطای قالب‌بندی، دیواره چاه آسانسور کاملاً شاقول نیست و تیم نصب مجبور به اصلاح موضعی بتن می‌شود. این موضوع هم هزینه اجرا را بالا می‌برد و هم زمان تحویل پروژه را افزایش می‌دهد.







بررسی پایداری در زلزله بین دو نوع سازه

وقتی درباره تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی صحبت می‌کنیم، رفتار لرزه‌ای یکی از مهم‌ترین پارامترهاست. آسانسور یک سیستم دینامیکی است و در زمان زلزله، نیروهای جانبی قابل توجهی به ریل‌ها و براکت‌ها وارد می‌شود.

در سازه فلزی، به دلیل ماهیت شکل‌پذیر فولاد، اتصالات جوشی و پیچ و مهره‌ای در صورت اجرای صحیح، توانایی جذب انرژی بیشتری دارند. این ویژگی باعث می‌شود سازه آسانسور در برابر تغییرشکل‌های جانبی عملکرد نرم‌تری داشته باشد. البته این مزیت کاملاً وابسته به کیفیت اجرای اتصال است.

در سازه بتنی، مقاومت فشاری بالا وجود دارد اما رفتار آن تردتر است. اگر انکر بولت‌ها به درستی طراحی نشده باشند یا فاصله از لبه رعایت نشود، در زلزله احتمال شکست موضعی بتن وجود دارد. به همین دلیل در ساختمان‌های بتنی، طراحی محل براکت‌های لرزه‌ای اهمیت دوچندان پیدا می‌کند.

مقایسه وزن نهایی سازه آسانسور در دو مدل

از نظر وزن نهایی، تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی می‌تواند محسوس باشد، به‌ویژه در ساختمان‌های مرتفع.

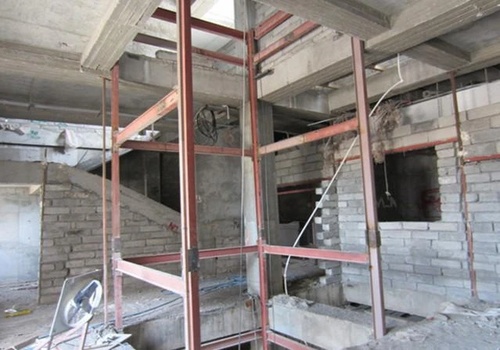

در اسکلت فلزی معمولاً بخشی از بار توسط خود تیرهای اطراف چاه تحمل می‌شود و نیاز به پروفیل‌های سنگین اضافی کمتر است. اما در سازه بتنی، گاهی مجبور به اجرای فریم فلزی مستقل داخل چاه می‌شویم که وزن سازه مکمل را افزایش می‌دهد.

جدول مقایسه وزن تقریبی سازه مکمل آسانسور

پارامتر	اسکلت فلزی	اسکلت بتنی
نیاز به فریم مستقل	معمولاً کمتر	در برخی پروژه‌ها ضروری
میانگین وزن سازه مکمل در ساختمان ۵ طبقه	کمتر	بیشتر
وابستگی به ضخامت دیواره چاه	کم	زیاد
احتمال تقویت اضافی	پایین	متوسط تا بالا

در پروژه‌های مسکونی معمولی، اختلاف وزن شاید بحرانی نباشد؛ اما در برج‌ها و پروژه‌های صنعتی، این تفاوت در محاسبات سازه‌ای تأثیرگذار می‌شود.

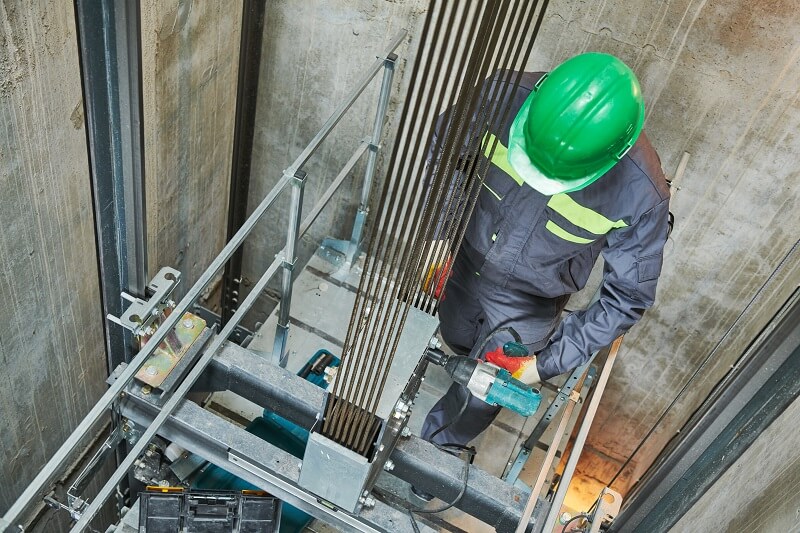

چالش‌های نصب براکت و ریل در سازه بتنی

یکی از جدی‌ترین تفاوت‌های اجرایی بین اسکلت فلزی و بتنی، دقیقاً در مرحله نصب براکت و ریل‌ها مشخص می‌شود. در سازه بتنی، هر براکت باید به وسیله انکر بولت به دیوار متصل شود و این یعنی هر نقطه اتصال وابسته به کیفیت بتن و اجرای صحیح سوراخکاری است.

اگر بتن پوک باشد یا فاصله انکر تا لبه ستون رعایت نشود، ظرفیت کششی اتصال کاهش پیدا می‌کند. این موضوع در طبقات بالاتر که بار دینامیکی افزایش می‌یابد، می‌تواند مشکل‌ساز شود. همچنین کوچک‌ترین خطا در شاقول نبودن دیواره چاه، باعث می‌شود ریل‌ها از تراز خارج شوند و مجبور به استفاده از لقمه‌گذاری یا اصلاح موضعی شویم.

در اسکلت فلزی معمولاً براکت مستقیماً به تیر یا پلیت جوش می‌شود و کنترل تراز ساده‌تر است. بنابراین از نظر اجرایی، نصب ریل در سازه بتنی حساس‌تر، زمان‌برتر و وابسته به دقت اولیه ساخت چاه است.

هزینه اجرای سازه در هر دو نوع ساختمان

هزینه اجرای سازه آسانسور تابع چند عامل کلیدی است: نوع اسکلت، میزان اصلاح مورد نیاز، تعداد طبقات و کیفیت اجرای اولیه ساختمان.

در اسکلت فلزی معمولاً هزینه‌ها شامل ساخت و نصب پلیت، جوشکاری و رنگ‌آمیزی ضدزنگ است. چون نیاز به عملیات تخریبی کمتر است، هزینه‌های جانبی پایین‌تر خواهد بود. سرعت بالاتر اجرا نیز باعث کاهش هزینه نیروی انسانی می‌شود.

در سازه بتنی، موارد زیر می‌تواند هزینه را افزایش دهد:

• کاشت انکر شیمیایی در تعداد بالا
• کرگیری و اصلاح دیواره چاه
• اجرای فریم فلزی مستقل در صورت ضعف دیوار
• افزایش زمان اجرا

در پروژه‌های متوسط مسکونی، معمولاً اجرای سازه آسانسور در اسکلت بتنی بین ۱۰ تا ۲۵ درصد پرهزینه‌تر از اسکلت فلزی تمام می‌شود، به‌ویژه اگر پیش‌بینی‌های لازم در مرحله اسکلت انجام نشده باشد.







جدول مقایسه مقاومت و سرعت اجرا

برای جمع‌بندی عملی تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی، جدول زیر دید مهندسی واضح‌تری می‌دهد:

معیار مقایسه	اسکلت فلزی	اسکلت بتنی
سرعت اجرای سازه آسانسور	بالا	متوسط تا پایین
نیاز به عملیات تخریبی	بسیار کم	متوسط
حساسیت به خطای تراز چاه	کمتر	بیشتر
رفتار لرزه‌ای	شکل‌پذیرتر	وابسته به کیفیت انکر
امکان اصلاح در حین اجرا	آسان	محدود
ریسک ترک یا شکست موضعی	کم	در صورت اجرای ضعیف بالا

از نگاه اجرایی، اگر بخواهم به عنوان یک کارشناس با ۱۰ سال تجربه جمع‌بندی کنم، اسکلت فلزی برای نصب آسانسور انعطاف‌پذیرتر است؛ اما در صورتی که سازه بتنی به‌درستی طراحی و پیش‌بینی شده باشد، می‌تواند عملکردی کاملاً استاندارد و ایمن ارائه دهد.

توصیه برای انتخاب سازه متناسب با پلان ساختمان

در بررسی تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی، انتخاب نهایی همیشه به پلان معماری و شرایط پروژه وابسته است. نمی‌توان یک نسخه واحد برای همه ساختمان‌ها پیچید.

اگر پلان ساختمان منظم، ستون‌ها نزدیک چاه آسانسور و دسترسی مناسب به تیرها وجود داشته باشد، اسکلت فلزی معمولاً انتخاب کم‌ریسک‌تر و سریع‌تری است. در این حالت اتصال سازه آسانسور مستقیم و ساده اجرا می‌شود و نیاز به اصلاحات بعدی کمتر خواهد بود.

اما در ساختمان‌هایی که:

• چاه آسانسور در گوشه پلان قرار دارد
• فاصله ستون‌ها زیاد است
• یا ساختمان از ابتدا با اسکلت بتنی طراحی شده

در این شرایط باید از ابتدا محل صفحات انتظار، ضخامت دیواره چاه و محل براکت‌های ریل در نقشه سازه پیش‌بینی شود. در غیر این صورت، اجرای آسانسور وارد فاز اصلاحی و پرهزینه می‌شود.

خلاصه : بهترین تصمیم زمانی گرفته می‌شود که تیم آسانسور از مرحله طراحی سازه وارد پروژه شود، نه بعد از اتمام اسکلت.





زمان مناسب اجرای سازه آسانسور در روند ساخت‌وساز

یکی از اشتباهات رایج در پروژه‌ها، تأخیر در اجرای سازه آسانسور است. زمان‌بندی اجرا تأثیر مستقیمی بر کیفیت، هزینه و سرعت تحویل پروژه دارد.

در اسکلت فلزی، بهترین زمان اجرای سازه آسانسور معمولاً بعد از تکمیل اسکلت و قبل از دیوارچینی کامل چاه است. در این مرحله دسترسی به تیرها آسان‌تر است و عملیات جوشکاری بدون محدودیت انجام می‌شود.

در سازه بتنی، موضوع حساس‌تر است. اگر صفحات انتظار در زمان بتن‌ریزی تعبیه نشوند، عملاً فرصت طلایی از دست می‌رود و پروژه وارد فاز کاشت انکر و اصلاح می‌شود. بنابراین در ساختمان‌های بتنی، هماهنگی با تیم سازه باید قبل از اجرای سقف‌ها انجام شود.

تجربه نشان داده است که اجرای سازه آسانسور در زمان مناسب می‌تواند بین ۱۵ تا ۳۰ درصد از هزینه‌های اصلاحی جلوگیری کند.



در پایان

تفاوت اجرای سازه آسانسور در اسکلت فلزی و بتنی:

• اسکلت فلزی : سرعت بالاتر، انعطاف بیشتر، اصلاح آسان‌تر
• اسکلت بتنی : وابستگی بالا به پیش‌بینی اولیه، حساسیت اجرایی بیشتر
• از نظر لرزه‌ای : کیفیت اتصال تعیین‌کننده عملکرد است
• از نظر هزینه : در اغلب پروژه‌ها اسکلت بتنی در صورت عدم پیش‌بینی، گران‌تر تمام می‌شود

انتخاب درست زمانی اتفاق می‌افتد که سازه ساختمان و سیستم آسانسور به‌صورت یکپارچه طراحی شوند، نه جدا از هم.



سوالات متداول

آیا اجرای سازه آسانسور در اسکلت بتنی ضعیف‌تر است؟

خیر. اگر طراحی انکرها و محل براکت‌ها درست انجام شود، کاملاً ایمن است. مشکل زمانی ایجاد می‌شود که پیش‌بینی اولیه انجام نشده باشد.

کدام سازه برای ساختمان‌های مرتفع مناسب‌تر است؟

در برج‌ها معمولاً کنترل لرزه‌ای اهمیت بیشتری دارد و اسکلت فلزی به دلیل شکل‌پذیری مزیت دارد، اما طراحی دقیق در هر دو سیستم امکان‌پذیر است.

آیا می‌توان در سازه بتنی بدون صفحه انتظار آسانسور نصب کرد؟

بله، با استفاده از انکر شیمیایی و فریم فلزی مستقل، اما هزینه و زمان اجرا افزایش پیدا می‌کند.
